Cad iad na Cóimhiotail Cruach? Cineálacha, Gráid & Feidhmchláir

Cad iad na Cóimhiotail Cruach? Freagra Díreach

Cruthaítear cóimhiotail chruach trí iarann agus carbón a chomhcheangal le heilimint chóimhiotalach bhreise amháin nó níos mó - mar chróimiam, nicil, moluibdín, vanadiam, mangainéis, nó tungstain - chun ábhair a tháirgeadh a bhfuil airíonna meicniúla, teirmeacha nó ceimiceacha sonracha acu nach féidir le cruach gnáthcharbóin a sheachadadh leis féin. Roinntear an teaghlach leathan ina dhá chraobh mhóra: cruach ísealchóimhiotail , ina bhfuil níos lú ná 8% d’eilimintí cóimhiotalaithe iomlána, agus cruach ard-chóimhiotail , a sháraíonn an tairseach sin agus a chuimsíonn steels dhosmálta agus steels uirlisí.

Laistigh den teaghlach sin, áitíonn gaibhneachta cruach cóimhiotail nideoige tionsclaíoch ríthábhachtach. Nuair a dhéantar cruach cóimhiotail a mhúnlú trí bhrionnú - próiseas comhbhrú miotail téite faoi bhrú ard - léiríonn na comhpháirteanna a eascraíonn as struchtúr gráin scagtha, friotaíocht tuirse níos fearr, agus lamháltas tríthoiseach níos déine ná teilgin nó stoc barra meaisínithe. Bíonn tionscail ó ola agus gáis go aeraspáis go giniúint cumhachta ag brath go mór ar ghaibhnithe cruach cóimhiotail le haghaidh páirteanna a gcaithfidh maireachtáil faoi strus mór, teocht nó timpeallachtaí creimneach.

Déanann na hailt thíos miondealú ar na príomhtheaghlaigh cóimhiotail, a gcomhdhéanamh, ról gach eilimint chóimhiotail, agus an chaoi a n-aistríonn brionnú cruach amh-chóimhiotail ina chomhpháirteanna ardfheidhmíochta.

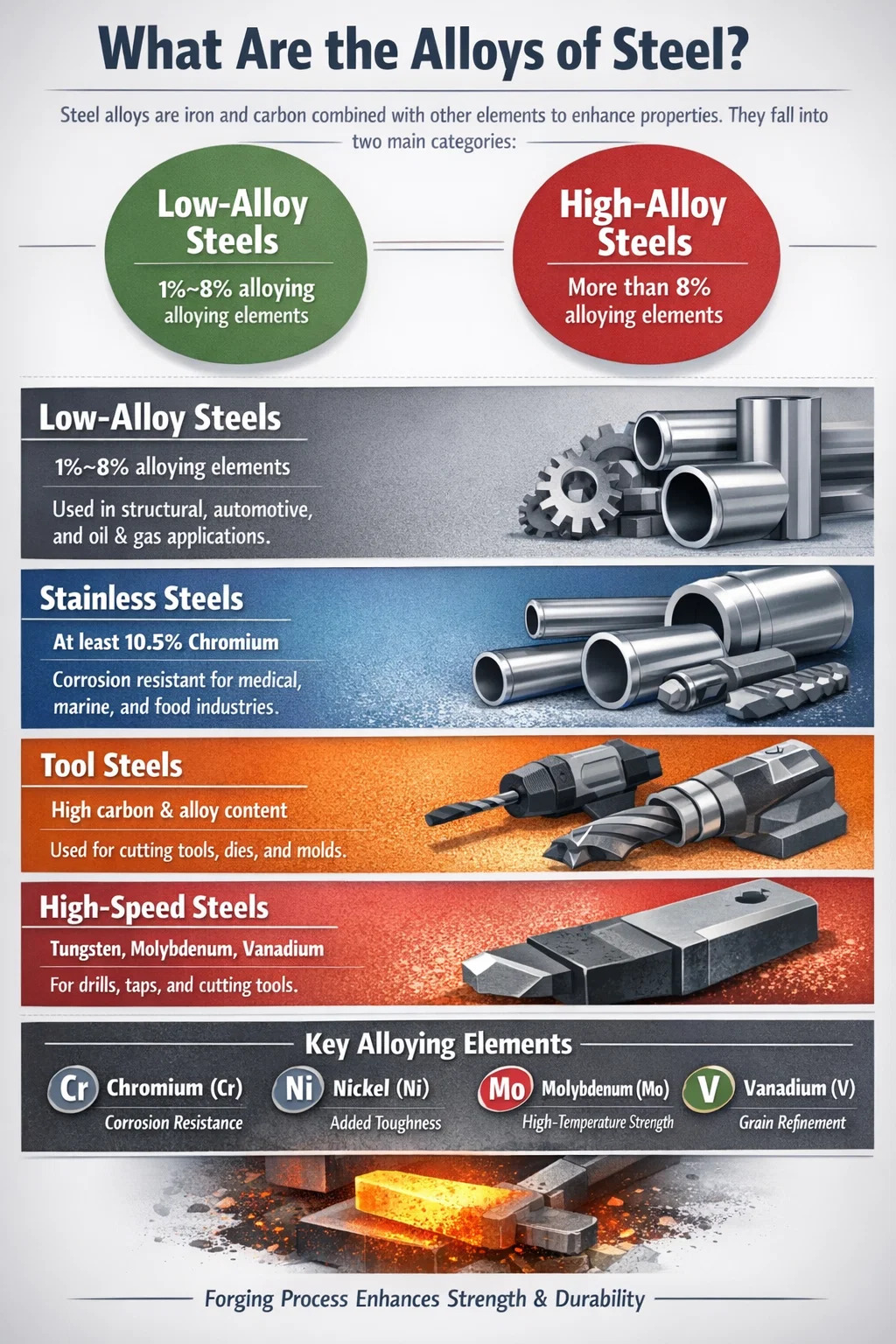

Na Príomhchatagóirí Cóimhiotail Cruach

Leanann aicmiú cóimhiotal cruach roinnt córas forluiteacha — de réir inneachar iomlán an chóimhiotail, de réir eilimint chóimhiotail phríomhúil, agus de réir feidhm úsáide deiridh. Is é an creat is praiticiúla d'innealtóirí agus do cheannaitheoirí an meascán de leibhéal ábhar cóimhiotail agus céannacht eiliminte príomhúil.

Steels Íseal-chóimhiotail

Tá idir 1% agus 8% d'eilimintí cóimhiotalaithe iomlána sna steels seo. Is iad na capaill oibre den innealtóireacht struchtúrach, déantús soithí brú, agus gaibhneachta cruach cóimhiotail ar scála mór. I measc na ngrád coitianta tá AISI 4130, 4140, 4340, agus 8620. Is féidir le brionnú Grád 4340, mar shampla, neart teanntachta de 1,080–1,470 MPa ag brath ar chóireáil teasa, rud a fhágann gur rogha le haghaidh comhpháirteanna fearas tuirlingthe aerárthach, cromáin agus giaranna tromshaothair é.

Steels Ard-Cóimhiotail

Nuair a sháraíonn na heilimintí cóimhiotail iomlána 8%, déantar an cruach a aicmiú mar ard-chóimhiotail. Is é an fo-thacar is suntasaí ó thaobh tráchtála ná cruach dhosmálta, a éilíonn ar a laghad 10.5% cróimiam chun an ciseal ocsaíd éighníomhach a fhriotaíonn creimeadh a fhoirmiú. Titeann steels uirlisí ardluais, steels imthacaí, agus cóimhiotail teas-resistant anseo freisin. Steels maraging — sainghrúpa ard-chóimhiotail ina bhfuil 18–25% nicil — a bhaint amach neart ultra-ard (suas go dtí 2,400 MPa ) trí mheicníocht um aosú martensite seachas gnáthchóireáil múchadh agus teochta.

Steels Dhosmálta

Go teicniúil is fothacar de chruach ard-chóimhiotail é cruach dhosmálta ach déantar é a phlé ar leithligh beagnach i gcónaí mar gheall ar a scála agus a éagsúlacht. Is iad na ceithre mhórtheaghlach ná austenític (300 sraith), ferritach (400 sraith), martensitic (sraith 400 agus 500), agus déphléacsacha (2205, 2507). Comhcheanglaíonn gráid déphléacsacha micreastruchtúir austenitic agus ferriteacha agus tairgeann siad garbh dhá oiread an neart toraidh de chaighdeán 316L agus friotaíocht inchomparáide creimeadh á chothabháil acu — cúis is mó atá siad ná píopaí ola agus gáis amach ón gcósta agus comhpháirteanna caidéil, a tháirgtear go minic mar ghaibhnithe cruach dhosmálta cóimhiotail.

Steels Uirlis

Is gráid ard-chóimhiotail ardcharbóin iad steels uirlisí a dhéantar a innealtóireacht le haghaidh cruas, friotaíocht caitheamh, agus cobhsaíocht tríthoiseach ag teochtaí ardaithe. I measc na ngrúpaí tá cruaite uisce (sraith W), cruaite ola (sraith O), aerchruachan (sraith A), cineál D (cróimiam ard), obair te (sraith H), agus steels ardluais (sraith M agus T). Tá thart ar ghrád cosúil le cruach ardluais M2 6% tungstain, 5% moluibdín, 4% cróimiam, agus 2% vanadium , rud a thugann cruas dearg eisceachtúil dó le haghaidh uirlisí gearrtha a oibríonn gar do 600 ° C.

Príomheilimintí Cóimhiotalacha agus a nÉifeachtaí ar Chruach

Táirgeann gach eilimint a chuirtear le cruach athruithe sonracha intuartha i micristruchtúr agus airíonna. Tá sé ríthábhachtach na héifeachtaí seo a thuiscint nuair a bhíonn gaibhneachta cruach cóimhiotail á shonrú, mar go gcaithfidh teochtaí brionnú, rátaí fuaraithe, agus cóireálacha teasa iar-bhronnta go léir cuntas a thabhairt ar cheimic cóimhiotail.

Tá hardenability — cumas cruach a chruaite go doimhneacht áirithe — ar cheann de na paraiméadair is tábhachtaí maidir le gaibhneachta cruach cóimhiotail. Beidh taobh istigh bog ag cuid tiubh gaibhnithe nach ndéanann cruas trína chroílár a chuireann teorainn le cumas ualachiompartha. Méadaíonn cróimiam, moluibdín agus mangainéis go mór an hardenability, agus sin an fáth go bhfuil gráid mar 4140 (Cr-Mo) agus 4340 (Ni-Cr-Mo) sonraithe chomh forleathan le haghaidh gaibhneachta móra.

Gráid Choiteanna Cruach Alloy agus a bhFíor-Iarratais Dhomhanda

Is annamh a bhíonn roghnú gráid teibí — tá sé á thiomáint ag coinníollacha oibriúcháin sonracha, ag céimseata, agus ag srianta costais. Léiríonn na gráid thíos na steels cóimhiotail is suntasaí ó thaobh tráchtála de, agus déantar go leor díobh a phróiseáil go rialta mar bhrionnú cruach cóimhiotail.

AISI 4140 (Cruach Cróimiam-moluibdín)

B'fhéidir gurb é an cruach íseal-chóimhiotail is versatile i dtáirgeadh inniu, go bhfuil thart ar 4140 0.95% cróimiam agus 0.20% moluibdín taobh le 0.38–0.43% carbóin. Sa riocht múchta agus tempered sroicheann sé láidreachtaí teanntachta de 850–1,000 MPa le friotaíocht maith tuirse. Úsáidtear é le haghaidh seaftaí acastóra, seaftaí caidéil, cúpláin, slata loine, agus giaranna. Mar ghaibhnithe cruach cóimhiotail, faightear 4140 comhpháirt ar fud an réimse ola — i gcoiléir dhruileála, subsanna, agus barraí kelly — toisc go seasann an grád le tuirse torsionach i dtimpeallachtaí síos poll.

AISI 4340 (Cruach nicil-Cróimiam-moluibdín)

An Chomh maith thart 1.65–2.00% nicil go dtí bonn Cr-Mo de 4340 feabhsaítear go mór an déine agus an tréchruachan i gcodanna móra. Is é an grád seo an caighdeán le haghaidh gaibhneachta struchtúracha aeraspáis, lena n-áirítear cinn toirte, feistis sciatháin, agus comhpháirteanna fearas tuirlingthe. Is féidir é a chóireáil le teas chuig íos-neart teanntachta 1,470 MPa agus luachanna tionchair Charpy os cionn 20 J ag –40°C a choinneáil. Is iad AMS 6415 agus AMS 6414 na sonraíochtaí soláthair aeraspáis don ghrád seo, agus éilíonn an dara ceann díobh athmhéadú stua bhfolús (VAR) le haghaidh glaineachta níos fearr.

AISI 8620 (Cruach Carburizing Nicil-Cróimiam-moluibdín)

Is cruach cás-chruaite é Grád 8620. Coinníonn a chroícharbóin íseal (0.18–0.23%) an taobh istigh diana, agus cruthaíonn carburrú an dromchla go 0.8–1.0% carbóin cás crua, caitheamh-resistant. Tar éis carburizing agus múchadh, sroicheann cruas dromchla 58–62 HRC , cé go bhfanann an croí ag 25-35 HRC. Is feidhmchláir bhrionnaithe cruach cóimhiotail 8620 clasaiceach iad giaranna, pinions, agus camshafts ar fud déantúsaíochta feithicleach agus trealaimh throm.

AISI 52100 (Cruach Imthacaí Cróimiam Ardcharbóin)

Le thart 1.0% carbóin agus 1.5% cróimiam , Tá 52100 deartha le haghaidh saol tuirse teagmhála rollta i rásaí agus liathróid imthacaí. Gnóthaíonn sé cruas dromchla 60-64 HRC tar éis cruaithe. Is minic a tháirgtear trí leas a bhaint as leictreoslag (ESR) a riachtanais glaineachta atá thar a bheith dian — íseal-sulfair, fosfar, ocsaigin agus cuimsiú — 52100. Is fearr le fáinní imthacaí brionnaithe i 52100 stoc barra meaisínithe mar gheall ar ailíniú fabhrach sreabhadh gráin leis an gcéimseata fáinne.

P91 agus P92 (9% Cruach Chromium-Resistant)

Is cruacha cróimiam-moluibdín iad P91 (9Cr-1Mo-V-Nb) agus P92 (9Cr-2W-0.5Mo-V-Nb) a dhéantar innealtóireacht do chórais gaile i ngléasraí giniúna cumhachta a oibríonn os cionn 565 °C. Caithfidh gaibhneachta P91 a úsáidtear i gcorp comhla, cófraí gaile, agus cásálacha tuirbíní cobhsaíocht mhicristruchtúir a chothabháil thar shaolréanna dearaidh an 200,000 uair an chloig . Éilíonn na gráid seo cóireáil teasa cúramach iar-weld agus iar-bhronnadh (go hiondúil 760 ° C normalú agus temper 760 ° C) chun an microstructure cuí tempered martensite a bhaint amach.

Cruach Mangainéise Hadfield (Grád 1.3401 / ASTM A128)

Tá thart ar chruach Hadfield 11–14% mangainéise agus 1.0–1.4% carbóin . Is é an tréith shainithe atá aige ná cruanú oibre austenític: faoi thionchar nó faoi luchtú comhbhrúiteach, cruaíonn an dromchla ó thart ar 200 HB go dtí os cionn 550 HB agus fanann an tromlach dian. Braitheann gialla crusher, trasrianta iarnróid, agus fiacla buicéad tochailteora ar an maoin seo. Toisc go bhfuil sé deacair cruach Hadfield a bhrionnú (oibríonn sé crua le linn an dífhoirmithe), déantar an chuid is mó de na comhpháirteanna móra Hadfield a chaitheamh seachas a bheith brionnaithe.

Cén Fáth a Athraíonn Forging Feidhmíocht Cruach Alloy

Ní hamháin gur oibríocht mhúnlaithe é gaibhniú — is próiseas miotalóireachta é. Nuair a théitear cruach cóimhiotail chuig a raon teochta brionnú (go hiondúil 1,050–1,250°C ag brath ar an ngrád) agus dífhoirmithe faoi bhrú, tarlaíonn roinnt feabhsuithe comhuaineacha ar struchtúr inmheánach na miotail.

Míniú Gráin

Táirgeann an réitigh gráinní garbha, randamacha le deighilt dendrite. Briseann brionnú an struchtúr seo trí thimthriallta dífhoirmithe agus athchriostalaithe arís agus arís eile. Is é an toradh atá air ná struchtúr grán coibhéiseach mín - méid gráin ASTM 5-8 go hiondúil - a chuireann in aghaidh tionscnamh agus iomadú crack. Taispeánann gaibhneachta cruach cóimhiotail mhínghlanta go seasta 15-25% neart tuirse níos airde ná teilgin comhionanna den chomhdhéanamh cóimhiotail chéanna.

Sreabhadh Grán Rialaithe

I gcomhpháirt brionnaithe, leanann na línte sreafa gráin - nó "línte snáithíní" - comhrian chruth na coda, cosúil le gráin adhmaid ag leanúint cruth brainse. Tá sé seo ríthábhachtach go háirithe maidir le gaibhneachta cruach cóimhiotail a úsáidtear i gcodanna rothlach cosúil le cromáin agus bearnaí fearas, áit a bhfuil an príomh-threo struis ailínithe leis an sreabhadh gránach, ag uasmhéadú neart agus friotaíocht tuirse. Gearrtar seafta cromáin de stoc barra meaisínithe trasna línte sreafa gránach, ag nochtadh airíonna trasnacha níos laige ag láithreacha ardstrus go díreach.

Porosity agus Dúnadh Cuimsiú

Tá porosity crapadh agus pores gáis i dtinní teilgthe. Na fórsaí compressive le linn brionnú - is féidir a bhaint amach i cófraí ​​mór hiodrálacha 50,000–80,000 tona — déantar na pores seo a tháthú agus cuimsithe neamh-mhiotalacha a athdháileadh ina dtéadáin níos míne agus níos scaipthe. Déantar dúnadh na bhfolús inmheánach seo a thomhas leis an gcóimheas laghdaithe gaibhnithe: is é cóimheas laghdaithe 4:1 an t-íosmhéid a theastaíonn go ginearálta chun dúnadh porosity leordhóthanach a áirithiú, agus is minic a shonraíonn gaibhneachta cruach cóimhiotail aeraspáis ríthábhachtach 6:1 nó níos airde.

Feabhsú Maoine Meicniúla — Cainníochtaithe

Léiríonn sonraí a dhéanann comparáid idir 4340 cruach cóimhiotail i riocht teilgthe i gcoinne brionnaithe an feabhas go nithiúil:

• Neart teanntachta: Cast ~900 MPa vs. Brionnaithe ~1,080 MPa (múchta agus tempered)
• Neart toraidh: Cast ~700 MPa vs. Brionnaithe ~980 MPa
• Tionchar charpy (fadaimseartha): Cast ~20 J vs. Brionnaithe ~60–80 J
• Teorainn tuirse (lúbthacht rothlach): Cast ~380 MPa vs. Brionnaithe ~480 MPa

Míníonn na héagsúlachtaí seo an fáth a dtáirgtear comhpháirteanna atá ríthábhachtach don tsábháilteacht - feirí brú-árthach, dioscaí tuirbíní, seaftaí acastóra feithicleacha - beagnach go heisiach mar ghaibhnithe cruach cóimhiotail seachas teilgin.

Cineálacha Próiseas Gaibhnithe a Úsáidtear le haghaidh Alloy Steel

Níl gach brionnú mar an gcéanna, agus bíonn tionchar suntasach ag an bpróiseas roghnaithe ar mhicreastruchtúr, ar chaoinfhulaingt tríthoiseach, agus ar chostas an bhrionnú cruach cóimhiotail críochnaithe.

Gaibhniú Dísle Oscailte (Gaibhniú In Aisce)

Tá an billet comhbhrúite idir básanna cothrom nó múnlaithe go simplí gan imfhálú iomlán. Úsáidtear an próiseas seo le haghaidh comhpháirteanna móra, íseal-toirte: seaftaí suas go dtí 15 méadar ar fad , fáinní roinnt méadar ar trastomhas, agus bloic le haghaidh soithí brú nó dioscaí tuirbín. Ligeann brionnú bás oscailte don oibreoir an saotharphíosa a athshuí arís agus arís eile, ag baint amach cóimheasa ard-laghdaithe agus fóntacht inmheánach den scoth. Gaibhneachta bás-oscailte is ea an chuid is mó de na gaibhneachta cruach cóimhiotail atá ceaptha do ghiniúint cumhachta (rótair tuirbín, seaftaí gineadóra) agus tionscal trom.

Dúnta-Die (Impression-Die) Gaibhniú

Tá an cruach cóimhiotail teoranta laistigh de chuas múnlaithe bás a chuireann iallach ar an miotail céimseata an tuiscint a líonadh. Tá an próiseas seo oiriúnach do chruthanna meánacha castachta i líon ard, mar shampla slata nasctha feithicleach, bearnaí fearas, comhlachtaí comhla, agus flanges. Lamháltais toisí de ±0.5 mm nó níos fearr a bhaint amach. Tá costais dísle ard – d’fhéadfadh costas idir $50,000–$200,000 a bheith ar thacar dísle a bhrionnú le haghaidh slat nasctha ag brath ar mhéid agus ar chastacht – ach titeann costais in aghaidh an phíosa go mór ar an toirt.

Rolling Fáinne

Próiseas gaibhnithe speisialaithe ina laghdaítear preform log de réir a chéile i dtiús balla agus leathnaítear an trastomhas idir rolla tiomáinte agus rolla díomhaoin. Táirgeann rollta fáinne fáinní gan uaim le sreabhadh gráin imlíne leanúnach atá oiriúnach le haghaidh rásaí imthacaí, flanges, rims fearas, agus soic soithí brú. Is comhpháirteanna caighdeánacha i dtrealamh tobair ola agus gáis agus giarbhoscaí tionsclaíocha iad gaibhneachta cruach cóimhiotail a tháirgtear trí rollta fáinne i ngráid mar 4140, 4340, agus F22 (2.25Cr-1Mo).

Gaibhniú Isothermal agus Neas-Isothermal

Maidir le cóimhiotail le fuinneoga teo-oibre cúnga - lena n-áirítear steels uirlisí ardchóimhiotail, cóimhiotail tíotáiniam, agus sár-chóimhiotail nicile - téitear na díslí go dtí an teocht atá gar do phíosa oibre chun grádáin theirmeacha a íoslaghdú agus cosc a chur ar chruachan roimh am. Táirgeann an próiseas seo micreastruchtúir atá comhsheasmhach go heisceachtúil ach teastaíonn díslí téite (go minic ag 900–1,100°C ) agus luasanna preasa níos moille, costas a mhéadaíonn go suntasach. Laghdaíonn gaibhneachta isothermal cruth gar-líon an liúntas meaisínithe, rud atá luachmhar nuair a bhíonn an cóimhiotail féin costasach.

Cóireáil Teasa ar Gaibhnithe Cruach Alloy

Leagann brionnú an struchtúr gráin; Cinneann cóireáil teasa an microstructure deiridh agus airíonna meicniúla. Maidir le gaibhneachta cruach cóimhiotail, is iad na trí phríomhsheicheamh cóireála ná normalú, múchadh agus faghartha (Q&T), agus anáil.

normalú

Déantar an brionnú a théamh go 30–50°C os cionn na teochta criticiúla uachtair (Ac3) agus é a fhuaraithe ag aer. Déanann sé seo an struchtúr gránach a bheachtú, faoiseamh a dhéanamh ar strusanna brionnú iarmharacha, agus táirgeann sé micreastruchtúr aonfhoirmeach péarlach-fheiriúil. Gnóthaíonn normalaithe 4140 neart teanntachta de thart ar 655–860 MPa , leordhóthanach le haghaidh go leor iarratais struchtúracha gan cóireáil bhreise. Feabhsaíonn normalú freisin machinability i gcomparáid leis an riocht brionnaithe.

Múchadh agus Tempering

Is é Q&T an chóireáil chaighdeánach do ghaibhnithe cruach cóimhiotail a éilíonn an neart agus an déine uasta. Tá an brionnú austenitized (go hiondúil 840–870°C don chuid is mó de na gráid Cr-Mo), ansin múchtar é go tapa in ola nó in uisce chun martensite a fhoirmiú, agus ina dhiaidh sin faghartha ag 540-650 °C chun brittleness a laghdú agus an chuid is mó den neart a choinneáil. Baintear amach neart teanntachta de thart ar 1,470 MPa agus neart toraidh 1,172 MPa ag brionnú 4340 ag 540°C; laghdaítear an neart go dtí thart ar 1,030 MPa nuair a bhíonn faghartha ag 650°C ach ardaíonn sé an déine tionchair ó ~28 J go ~80 J — comhbhabhtáil clasaiceach neart-trinseasachta.

Réiteach Annealing do Gaibhnithe Cruach Alloy Dhosmálta

Teastaíonn anáil tuaslagáin le haghaidh gaibhneachta dosmálta austenític (304, 316, 321) ag 1,040–1,120°C ina dhiaidh sin múchadh uisce tapa chun cairbídí cróimiam a thuaslagadh agus friotaíocht iomlán creimeadh a athbhunú. Má fhuaraítear dosmálta austenític go mall tríd an raon íograithe (425–870°C) tar éis é a bhrionnú, deascann cairbídí cróimiam ag teorainneacha gránach, ídíonn criosanna cóngaracha cróimiam agus fágtar iad i mbaol creimthe idirghráinní - feiniméan ar a dtugtar íogrú. Cuireann anáil réiteach cuí deireadh leis an riosca seo.

Cruadhú Frasaíochta (Aosú)

Agus é curtha i bhfeidhm ar steels dosmálta deascadh-chrua (17-4 PH, 15-5 PH) agus steels máirseála, is éard atá i gceist le haosú an brionnú a choinneáil ag teocht shonrach - de ghnáth 480–620°C — chun comhdhúile míne idirmhiotalacha a deascadh (deascáin ar mhórán copair i 17-4 PH; Ni₃Mo, Ni₃Ti i cruach maraging) a chuireann bac ar ghluaiseacht díláithrithe agus a mhéadaíonn cruas agus neart. 17-4 PH i riocht H900 (aois ag 482 ° C) a bhaint amach neart teanntachta 1,310 MPa agus táirgeacht 1,170 MPa, le dea-fhriotaíocht creimeadh - rud a chiallaíonn sé tóir ar aeraspáis struchtúracha cruach gaibhneachta cóimhiotal áit a bhfuil tábhacht laghdú meáchain.

Cigireacht agus Caighdeáin Cháilíochta le haghaidh Gaibhnithe Cruach Alloy

Toisc go mbíonn gaibhneachta cruach cóimhiotail ríthábhachtach ó thaobh sábháilteachta de go minic, tá na ceanglais cháilíochta dian agus sainítear iad de ghnáth ag caighdeáin tionscail, sonraíochtaí custaiméirí, agus cóid.

Caighdeáin agus Sonraíochtaí Ábhartha

• Tiománaí ASTM A105 — Gaibhneachta cruach cóimhiotail cruach charbóin le haghaidh comhpháirteanna píopaí teochta comhthimpeallacha
• ASTM A182 — Feansaí agus feistis píopaí cóimhiotal agus cruach dhosmálta brionnaithe nó rollta le haghaidh seirbhíse ardteochta
• Tiománaí ASTM A336 - Gaibhneachta cruach cóimhiotail le haghaidh comhpháirteanna brú agus ardteochta
• Tiománaí ASTM A508 — Gaibhnithe cruach cóimhiotail múchta agus tempered le haghaidh soithí brú, lena n-áirítear soithí imoibreora núicléach
• AMS 6415 / AMS 6414 — Sonraíochtaí gaibhnithe cruach cóimhiotail aeraspáis do ghrád 4340
• EN 10250 — Caighdeán Eorpach maidir le gaibhneachta cruach dísle chun críocha ginearálta innealtóireachta
• API 6A — Trealamh ceann tobair agus crann Nollag, a chlúdaíonn comhlachtaí comhla brionnaithe agus spóil i cruach cóimhiotail

Modhanna Tástála Neamhmillteach

Déantar gaibhneachta móra cruach cóimhiotail a chur faoi réir modhanna iomadúla meastóireachta neamh-millteach (NDE):

• Tástáil Ultrasonach (UT) — Aimsítear lochtanna inmheánacha (porosity, inclusions, laps) trí úsáid a bhaint as fuaimthonnta ardmhinicíochta. Déantar íogaireacht a chalabrú de ghnáth chun frithchaiteoirí poll bun cothrom (FBH) a bhrath chomh beag le 1.6 mm ar trastomhas do chodanna aeraspáis.
• Cigireacht Cháithníní Maighnéadacha (MPI) — Aimsítear neamhleanúnachas dromchla agus gar-dhromchla i ngaibhneachta cruach cóimhiotail fearromagnetic trí réimse maighnéadach agus púdar iarainn nó cáithníní fluaraiseacha a chur i bhfeidhm.
• Tástáil Treáite Leachtach (PT) — Úsáidtear é le haghaidh gaibhneachta cruach dhosmálta neamhfheiromagnetic cóimhiotail chun lochtanna dromchla-bhriseadh a bhrath.
• Tástáil Radagrafach (RT) — Scrúdú X-gha nó gáma-gha le haghaidh gaibhnithe céimseata coimpléascacha a bhfuil rochtain UT teoranta iontu.

Tá fíorú maoine meicniúil — teanntachta, toradh, fadú, laghdú achair, Tionchar Charpy — ag teastáil i gcónaí ó chúpóin tástála teas-ionadaithe. Deimhníonn suirbhéanna cruas ag suímh iolracha aonfhoirmeacht cóireála teasa tríd an trasghearradh brionnú.

Gaibhneachta Cruach Cóimhiotail ar fud na bPríomhthionscail

Tá an t-éileamh ar ghaibhnithe cruach cóimhiotail scaipthe go forleathan ar fud na dtionscal trom, gach ceann acu le roghanna cóimhiotail ar leith á dtiomáint ag an timpeallacht oibriúcháin.

Ola agus Gás

Déantar crainn Nollag Wellhead, comhlachtaí comhla, flanges, agus moil nascóirí fomhuirí a tháirgeadh mar ghaibhnithe cruach cóimhiotail i ngráid mar F22 (2.25Cr-1Mo), F91 (9Cr-1Mo), agus déphléacsacha dhosmálta 2205. Ní mór do chomhpháirteanna fomhuirí brú suas go dtí a sheasamh. 15,000 psi agus teochtaí ó –29°C go 180°C agus iad ag seasamh in aghaidh scoilteadh struis suilfíd spreagtha H₂S (SSC). Sonraíonn NACE MR0175 / ISO 15156 uasteorainneacha cruas (go hiondúil 22 HRC uasta ) le haghaidh gaibhneachta cruach cóimhiotail i dtimpeallachtaí géarsheirbhíse chun SSC a chosc.

Giniúint Cumhachta

Léiríonn rotors tuirbín gaile, seaftaí gineadóra, agus comhlachtaí comhla do ghléasraí cumhachta guail, gáis agus núicléacha cuid de na gaibhneachta cruach cóimhiotail is mó agus is déine a dhéantar. Is féidir le rótar tuirbín aonair ísealbhrú le haghaidh tuirbín gaile 1,000 MW a mheá 70 tonna agus a cheangal ar 100 uair an chloig de scrúdú ultrasonaic. I measc na ngrád a úsáidtear tá 26NiCrMoV14-5, 30CrMoV9, agus le haghaidh gléasraí ultra-sárchriticiúil, steels Cr modhnaithe 9–12% (P91, P92, CB2).

Aeraspáis agus Cosanta

Déantar fearas tuirlingthe, loiní actuator, cinn mórchóir struchtúracha, agus gléasanna inneall a tháirgeadh mar ghaibhnithe cruach cóimhiotail i 4340, 300M (modhnaithe 4340 le sileacain níos airde agus vanadium), Aermet 100, agus 17-4 PH. Baineann 300M amach láidreachtaí teanntachta níos mó 1,930 MPa le dea-dhianacht briste (PEN > 66 MPa√m), rud a fhágann gurb é an t-ábhar fearas tuirlingthe caighdeánach é d'aerárthaí tráchtála agus míleata. Tá gach gaibhnithe cruach cóimhiotail aeraspáis faoi réir riachtanas iomlán inrianaitheachta ábhair ó theas leá go dtí an chuid críochnaithe.

Feithicleach agus Trealamh Trom

Déantar cromáin, slata ceangail, camshafts, chnapóga stiúrtha, moil rotha, agus giaranna fáinne difreálach go léir a tháirgeadh mar ghaibhnithe cruach cóimhiotail dúnta bás. Sháraigh an margadh domhanda um chruthú feithicleach $80 billiún USD i 2023, le cruach cóimhiotail arb ionann é agus an deighleog toirte is mó. Tá sciar den mhargadh bainte amach ag gráid HSLA microalloyed (le vanadium 1548, steels a bhfuil niobium orthu) toisc go n-éiríonn leo an neart riachtanach a bhaint amach tar éis fuarú rialaithe ó theocht a chruthú gan chéim Q&T ar leith — ídiú fuinnimh agus costas déantúsaíochta a laghdú.

Mianadóireacht agus Tógáil

Úsáideann fiacla buicéad, casúir brúiteora, liopaí gabha sluasaid, agus giotán druileála le haghaidh feidhmeanna mianadóireachta gaibhneachta cruach cóimhiotail i ngráid caitheamh-resistant. Tá cruach cóimhiotal cróimiam-moluibdín le teaschóireáil mheán-ardcharbóin (0.35–0.50% C) cóireáilte go 400–500 HB tipiciúil le haghaidh casúir bhrúite. Úsáideann giotán druileála rothlacha gaibhneachta cruach cóimhiotail i ngrád 4145H nó modhnaithe 4145, teaschóireáil chun freastal ar riachtanais Sonraíocht API 7-1 maidir le naisc uirlis síospholl.

Conas an Cruach Cóimhiotal Ceart a Roghnú le haghaidh Comhpháirteanna Brionnaithe

Is cinneadh il-athróg innealtóireachta é roghnú cruach cóimhiotail le haghaidh gaibhneachta. Clúdaíonn an creat seo a leanas na critéir roghnúcháin is tábhachtaí.

Céim 1: Sainmhínigh an Stát Strus agus an Leibhéal Neart Riachtanach

Teanntachta, tuirse, torsional, nó luchtú tionchair? Feiceann seafta rothlach lúbadh timthriallach agus torsion - rialaíonn neart tuirse, ag díriú ar ghaibhnithe cruach cóimhiotail a ghlanadh le grán mín agus glaineacht ard. Feiceann blaosc soithigh brú strus teanntachta dé-aiseach ag teocht ardaithe - rialaíonn friotaíocht sraoille agus righin briste, ag tagairt do ghráid Cr-Mo mar F22 nó F91.

Céim 2: Déan an Timpeallacht a mheasúnú

An ndéanann an brionnú teagmháil le sreabhán creimneach, gás géar, uisce farraige, nó gáis ocsaídeacha ag teocht ardaithe? Éilíonn seirbhís ghéar teorainneacha cruais agus comhlíonadh NACE. D'fhéadfadh go mbeadh gá le gaibhneachta déphléacsacha de chruach dhosmálta cóimhiotail i dtimpeallachtaí mara. Éilíonn timpeallachtaí ardteochta ocsaídeacha go bhfuil ábhar cróimiam os cionn 9% le haghaidh friotaíocht leordhóthanach ocsaídiúcháin.

Céim 3: Breithnigh Méid na Rannóige agus Crua-chumas

Is féidir seafta le trastomhas 25 mm a thraschruaite le 4140 simplí. Teastaíonn grád le hardenacht i bhfad níos airde - 4340, nó malairt nicil feabhsaithe go hidéalach le haghaidh brionnú trastomhas 500 mm - chun a chinntiú go mbaineann an croí an sprioc-chruas amach tar éis múchadh. Is iad cairteacha hardenability Grossmann agus sonraí deiridh Jominy do ghráid iarrthóra na príomhuirlisí don anailís seo.

Céim 4: Measúnú a dhéanamh ar Weldability

Más rud é go ndéanfar an brionnú a tháthú do phíobán nó do phláta, rialaíonn coibhéis charbóin (CE) an riosca scoilte a tharchuirtear le hidrigin. Ba cheart go mbeadh an fhoirmle IIW CE = C Mn/6 (Cr Mo V)/5 (Ni Cu)/15 thíos 0.40% le haghaidh weld-gan-preheat; éilíonn gráid os cionn seo réamhthéamh, rialú teochta idirbhealaigh, agus cóireáil teasa iar-táthaithe (PWHT), ag cur costas agus sceideal leis.

Céim 5: Fachtóir i Machinability agus Costas

Meaisín gráid ard-chóimhiotail agus ard-chruas níos moille agus caitheann tú uirlisí níos tapúla, rud a mhéadaíonn costas meaisínithe in aghaidh na coda. 4140 meaisíní go garbh 40% níos tapúla ná 4340 sa riocht teaschóireáilte céanna. Teastaíonn uirlisíocht chomhdhúile ar fud na cruach uirlisí agus na gráid dhosmálta ard-chóimhiotail. Áirítear le costas iomlán brionnú cruach cóimhiotail amhábhar, brionnú, cóireáil teasa, meaisínithe agus iniúchadh - agus bíonn tionchar ag roghnú cóimhiotail orthu seo go léir.

Treochtaí atá ag Teacht Chun Cinn i nGaibhnithe Cruach Alloy

Níl an tionscal brionnú cruach cóimhiotail statach. Leanann forbairtí ábharacha agus nuálaíochtaí próisis ag cur lena bhfuil indéanta.

Steels HSLA Micr-chóimhiotal a thagann in ionad Gráid Q&T

Gnóthaíonn gráid ard-chóimhiotail íseal-láidre (HSLA) ina bhfuil breiseanna beaga vanadium (0.06-0.12%), niobium (0.03-0.06%), nó tíotáiniam láidreachtaí toraidh 550-700 MPa go díreach tar éis fuaraithe rialaithe ón teocht bhrionnaithe, rud a chuireann deireadh leis an timthriall múchadh agus meon ar leithligh. Sábhálann sé seo fuinneamh, laghdaítear an baol saobhadh, agus giorraíonn sé am luaidhe. Glacadh go tapa le slata nasctha feithicleach agus bíomaí acastóra trucaile.

Glaineacht agus Miotalóireacht Fholúis

Tá éilimh ar shaol tuirse níos airde i bhfeidhmchláir aeraspáis agus fuinnimh ag brú ar tháirgeoirí brionnú cruach cóimhiotail i dtreo leá ionduchtúcháin i bhfolús (VIM) agus ina dhiaidh sin athmhéadú stua bhfolús (VAR) nó leachtú electroslag (ESR). Baineann cruach cóimhiotail leá dúbailte VIM VAR amach cion ocsaigine thíos 10 ppm agus sulfair faoi bhun 5 ppm, i gcomparáid le 20-30 ppm ocsaigine i bhfoirnéis stua leictreach caighdeánach móide táirgeadh scagtha ladle. Aistríonn an laghdú ar chuimsiú neamh-mhiotalacha go díreach go saol tuirse ard-timthriall feabhsaithe - uaireanta faoi fhachtóir 2-3 ×.

Forbairt Gaibhnithe Insamhladh-Thiomanta

Ligeann samhaltú eilimint chríochnaithe (FEM) de phróisis bhrionnaithe ag baint úsáide as bogearraí mar DEFORM, FORGE, nó Simufact d'innealtóirí brionnú anois sreabhadh miotail, dáileadh brú, éabhlóid teochta, agus líonadh bás a thuar roimh aon triail fhisiceach. Laghdaíonn sé seo líon na dtrialacha gaibhnithe atá ag teastáil le haghaidh dearaí nua gaibhnithe cruach cóimhiotail ó 5–10 n-atriallta go 1–2 i go leor cásanna, rud a laghdaíonn go mór an costas forbartha agus an t-am go dtí an margadh.

Cleachtais Gaibhnithe Inbhuanaithe

Tá déantús cruach foirnéise stua leictreach (EAF) ag baint úsáide as dramh chun tosaigh cheana féin i dtáirgeadh cruach cóimhiotail. Is éard atá i gceist leis an gcéad tonn eile ná foirnéisí teasa ionduchtúcháin nó frithsheasmhachta leictrigh a chur in ionad téamh dócháin gáis nádúrtha le haghaidh téamh billet, ag laghdú raon feidhme 1 astuithe CO₂ ón ngléasra brionnaithe. Tá roinnt cuideachtaí Eorpacha gaibhnithe tiomanta do spriocanna neodrachta carbóin faoi 2040 , le leictriú teasa mar phríomhluamhán. Ag an am céanna, laghdaítear dramhaíl ábhair, rud atá tábhachtach i bhfianaise chostas cruach cóimhiotail speisialtachta.
