Cad iad na hEilimintí a Dhéantar Cruach As: An Freagra Díreach
Go bunúsach is cóimhiotal de chruach iarann agus carbón , le carbón comhdhéanta de ghnáth idir 0.02% agus 2.14% den mheáchan iomlán. Taobh amuigh den dá chroí-eilimint seo, tá mangainéis, sileacain, fosfar agus sulfair i méideanna éagsúla sa chuid is mó de chruach tráchtála, chomh maith le heilimintí cóimhiotalacha a cuireadh leis go hintinneach ar nós cróimiam, nicil, moluibdín, vanadiam, copar, bórón, tíotáiniam, agus niobium. I cruach carbóin simplí, is ionann iarann agus thart ar 98% go 99.5% den ábhar, agus sna gráid cóimhiotail a úsáidtear le haghaidh brionnú cruach agus comhpháirteanna innealra trom, is féidir leis an ábhar iarainn titim go 70% nó níos ísle nuair a dhéantar cróimiam, nicil, agus eilimintí eile a chumasc ag céatadáin níos airde. Cinneann an meascán cruinn eilimintí cibé an n-éireoidh le baisc cruach pláta struchtúrach bog, cruach uirlisí cruaite, cruach dhosmálta resistant creimeadh, nó cóimhiotal brionnaithe a ndearnadh innealtóireacht air chun maireachtáil faoi strus meicniúil an-mhór.
Tá sé tábhachtach an comhdhéanamh eiliminteach seo a thuiscint mar go n-athraíonn gach eilimint bhreise conas a iompraíonn an cruach le linn leá, rollta agus brionnú. Ní mór go mbeadh a fhios ag ceannaitheoir atá ag foinsiú flanges, seafta nó giaranna brionnaithe ní hamháin an t-ainm grád ach raonta céatadáin iarbhír gach eilimint, ós rud é go n-ordaíonn na huimhreacha sin cruas, insínteacht, táthaitheacht, machinability, agus friotaíocht caitheamh fadtéarmach. Go praiticiúil, níl aon dhá théamh cruach comhionann go ceimiceach síos go dtí an pointe deachúil deiridh, agus is é sin an fáth go n-eisíonn muilte taifead comhdhéanamh teasa-shonrach do gach baisc a fhágann an foirnéis.
Téann an chuid eile den treoir seo trí gach eilimint ina n-aonar, míníonn sé conas a idirghníomhaíonn na heilimintí sin a luaithe a théitear agus a mhúnlaítear an cruach trí bhrionnú, agus dúnann sé le tábla tagartha mionsonraithe agus ceisteanna coitianta a chlúdaíonn na pointí mearbhall is coitianta a théann ceannaitheoirí agus innealtóirí isteach agus iad ag léamh bileog comhdhéanamh ceimiceach.
Iarann agus Carbón: An Dá Bhunghné
Is é iarann an bonn-mhiotal a thugann cruach a mhórchóir, ach tá iarann íon ann féin sách bog agus níl an neart atá ag teastáil le haghaidh úsáid struchtúrach nó meicniúil ann. Trí charbón a chur leis, athraíonn sé iarann go cruach trí adaimh charbóin a ghlasáil isteach i laitís criostail an iarainn, próiseas a chuireann srian le gluaiseacht díláithrithe laistigh den mhiotal agus a ardaíonn cruas agus neart teanntachta go mór. Níl an gaol seo líneach thar an raon iomlán. Coinníonn cruach ísealcharbóin, ar a dtugtar cruach éadrom uaireanta, carbóin idir thart ar 0.05% agus 0.25% agus fanann sé bog go leor chun lúbadh, táthú agus meaisín a dhéanamh gan stró. Suíonn cruach mheáncharbóin idir 0.25% agus 0.60% carbóin agus buaileann sé cothromaíocht idir neart agus inoibritheacht, agus is é sin an fáth go bhfuil gráid cosúil le 1045 agus 4140 ina roghanna coitianta le haghaidh páirteanna feithicleacha agus tionsclaíocha brionnaithe. Dreapann cruach ardcharbóin go 0.60% trí 1.50% de charbóin agus tá an-mheas air as imill ghearradh agus dromchlaí caitheamh, cé go n-éiríonn sé i bhfad níos deacra é a tháthú nó a lúbadh gan scoilteadh.
Tá iarann ann féin i níos mó ná foirm criostail amháin ag brath ar an teocht, agus is é an t-iompar seo an chúis ar fad a bhfuil éifeacht chomh mór sin ag carbóin ar chruach. Thíos thart ar 912°C, coinníonn iarann socrú ciúbach comhlacht-lárnach ar a dtugtar ferrite, nach féidir ach le codán beag de chéatadán carbóin a thuaslagadh. Idir thart ar 912°C agus 1394°C, aistríonn iarann isteach i socrú ciúbach aghaidh-lárnach ar a dtugtar austenít, ar féidir leis i bhfad níos mó carbóin a thuaslagadh, suas le thart ar 2.14% ar a mhéid. Is é an difríocht seo maidir le tuaslagthacht a ligeann don chóireáil teasa oibriú ar chor ar bith: déanann cruach téite isteach sa raon austenític an carbón a thuaslagadh go cothrom ar fud an struchtúir, agus ansin gaistí tapa fuaraithe go carbóin i socrú brú, sársháithithe ar a dtugtar martensite, atá thar a bheith crua ach brittle mura bhfuil sé tempered ina dhiaidh sin.
Cén Fáth nach Féadtar Ábhar Carbóin a Uasmhéadú go Simplí
Méadaíonn méadú ar ábhar carbóin neart agus cruas toraidh, ach tagann sé ar chostas díreach le insínteacht, toughness tionchair, agus weldability. Nuair a théann an t-ábhar carbóin thart ar 0.23%, éiríonn hailt táthaithe seans maith go scoilteadh mura n-úsáidtear réamhthéamh agus fuarú rialaithe. Is cúis amháin é seo go gcoimeádtar steels struchtúracha atá beartaithe le haghaidh táthú faoi bhun 0.25% carbóin, agus is féidir le hoibríochtaí brionnú cruach a tháirgeann comhpháirteanna teaschóireáilte neamh-táthaithe carbóin a bhrú níos airde chun cruas níos fearr a bhaint amach tar éis múchadh agus faghartha. Tagraíonn innealtóirí don chomhbhabhtáil seo i gcónaí agus grád á roghnú acu, ós rud é go dtagann cuid nach mór neart agus an cumas chun tionchar tobann a ionsú gan briseadh, mar chromán brionnaithe nó bioráin struchtúracha, go hiondúil sa raon meáncharbóin seachas ag an dá cheann foircneacha.
Conas a Thomhaistear agus a Fhíoraítear Ábhar Carbóin
Fíoraíonn táirgeoirí cruach nua-aimseartha ábhar carbóin ag baint úsáide as speictriméadracht astaithe optúla, áit a mbuailtear spréach beag ar shampla snasta agus déantar anailís ar an solas a astaítear chun gach eilimint atá i láthair laistigh de soicind a aithint agus a chainníochtú. Úsáidtear anailís dócháin mar sheiceáil tánaisteach do charbóin agus sulfair go sonrach, sampla beag a dhó in atmaisféar ocsaigine rialaithe agus an dé-ocsaíd charbóin mar thoradh air a thomhas. Tá an dá mhodh tar éis teacht in ionad teicníochtaí toirtmheasctha ceimiceach fliuch níos sine beagnach go hiomlán toisc go bhfuil siad níos tapúla agus in-athdhéanta ar fud méideanna móra táirgthe, rud atá fíorthábhachtach d'oibríochtaí brionnaithe a dteastaíonn teas ceimiceach comhsheasmhach tar éis teasa uathu.
| Aicmiú Cruach | Raon Ábhar Carbóin | Feidhmchlár tipiciúil |
|---|---|---|
| Ísealcharbóin (Éadrom) | 0.05% - 0.25% | Painéil comhlacht feithicleach, bíomaí struchtúracha |
| Meáncharbóin | 0.25% - 0.60% | Seafta brionnaithe, giaranna, crankshafts |
| Ardcharbóin (Uirlis) | 0.60% - 1.50% | Uirlisí gearrtha, bás, lanna |
| Ultra-Ardcharbóin | 1.25% - 2.00% | Comhpháirteanna caitheamh speisialtachta, sreang |
| Tairseach Iarainn Theilgthe | Os cionn 2.14% | Ní aicmítear mar chruach a thuilleadh |
Rian agus Eilimintí Iarmharacha a Bhfuil Tábhacht fós acu
Ní chuirtear gach eilimint i cruach de réir a chéile. Téann fosfar agus sulfair isteach sa mheascán mar sheachtháirgí iarmharacha den amh-mhianach agus den dramhaíl a úsáidtear sa leá, agus oibríonn muilte chun an dá cheann a choinneáil faoi theorainneacha dochta mar gheall ar chomh suaiteach agus atá siad don fheidhmíocht mheicniúil.
Fosfar
Fosfar segregates toward grain boundaries during solidification, making the steel brittle at room temperature, a defect known as cold shortness. Most specifications cap phosphorus at 0.04% or lower, since even small increases can cause forged parts to crack under impact loading. Free-machining steel grades are a notable exception, where phosphorus is intentionally raised alongside sulfur to make chip formation easier during high-speed machining, trading some toughness for improved cutting performance.
Sulfar
Sulfar causes the opposite problem at high temperature, known as hot shortness, where the steel becomes crumbly and prone to tearing during hot rolling or forging. Manganese is deliberately added in a ratio to sulfur content specifically to neutralize this effect by forming manganese sulfide inclusions instead of the more damaging iron sulfide, which has a much lower melting point and would otherwise sit at grain boundaries as a liquid film during hot working.
Ocsaigin, Nítrigine, agus Hidrigin
Is féidir le riangháis a ionsúitear le linn leá difear a dhéanamh freisin ar cháilíocht chruach. Foirmeacha ocsaigin cuimsithe neamh-mhiotalacha a lagaíonn an maitrís, is féidir nítrigine a bheith ina chúis le embrittlement ag dul in aois le himeacht ama, agus tá hidrigin clúiteach as a bheith ina chúis le scoilteadh moill i rannóga brionnaithe tiubh más rud é nach bhfuil sé as oifig trí bhfolús degassing sula ndéantar an cruach a chaitheamh agus brionnaithe. Rinne cleachtais nua-aimseartha stua leictreach foirnéise agus scagtha liach rialú na riangháis seo i bhfad níos cruinne ná mar a bhí le blianta beaga anuas, agus is cuid é sin den fáth go bhfuil airíonna meicniúla níos comhsheasmhaí ag comhpháirteanna cruach brionnaithe a tháirgtear inniu ná na codanna coibhéiseacha a rinneadh glúin ó shin.
Eilimintí Iarmharacha Eile
Is féidir le déantús cruach dramh-bhunaithe, a sholáthraíonn sciar mór den táirgeadh domhanda anois, méideanna beaga iarmharacha stáin, arsanaic agus antamóin a thugtar anonn ó fhoinsí dramhaíola measctha a thabhairt isteach. Ní chuirtear leis na heilimintí seo d'aon ghnó agus de ghnáth fanann siad faoi 0.05% an ceann, ach i dteannta a chéile is féidir leo cur le bréithiú meon i gcodanna trom brionnaithe a théann faoi fhuarú mall trí raon teochta idirmheánach ar leith. Déanann táirgeoirí a sholáthraíonn gaibhneachta criticiúla monatóireacht ar chomhiomlán na n-eilimintí trampa seo seachas caitheamh le gach ceann díobh ina n-aonar.
Mar a Mhúnann Eilimintí Micreastruchtúr Inmheánach Cruach
Is lú ábhar céatadáin gach eilimint ina n-aonar ná an tionchar a bhíonn acu ar an struchtúr criostail micreascópach a fhoirmíonn de réir mar a fhuaraíonn an cruach. Tagann ceithre struchtúr chun cinn arís agus arís eile in aon phlé ar fheidhmíocht cruach brionnaithe.
ferrite
ferrite is the soft, magnetic, body-centered cubic form of iron that dominates low carbon steel at room temperature. It offers excellent ductility but limited strength on its own, which is why pure ferritic structures are typically reserved for parts that prioritize formability over hardness.
Pearlite
Is struchtúr sraitheach é Pearlite de ferrite malartach agus chomhdhúile iarainn a fhoirmíonn mar chruach mheán agus ardcharbóin a fhuaraíonn go mall ón raon austenític. Tugann na sraitheanna míne, malartacha cothromaíocht úsáideach do neart agus insínteacht mheasartha do pearlite, agus is é an struchtúr ceannasach i gaibhneachta meáncharbóin normalaithe nach ndéantar cóireáil teasa orthu a thuilleadh.
Martensite
Cruthaíonn martensite nuair a fhuaraítear austenít ró-thapa ionas go n-éalaíonn adaimh charbóin as an laitís criostail ar bhealach ordúil, agus iad á sáinniú i struchtúr an-dian atá an-chrua ach brittle. Téann beagnach gach brionnú múchta agus tempered, lena n-áirítear 4140 agus 4340 comhpháirt, trí chéim martensitic sula laghdaíonn faghartha an brittleness agus coinníonn an chuid is mó den neart breise.
Bainite
Foirmíonn Bainite ag rátaí fuaraithe idir iad siúd a tháirgeann pearlite agus iad siúd a tháirgeann martensite, agus cuireann sé meascán tarraingteach de neart agus de chruas gan an chéim faghartha a éilíonn martensite. Leathnaíonn eilimintí cóimhiotalacha ar nós mangainéise, cróimiam, agus moluibdín an fhuinneog ráta fuaraithe ina bhfoirmíonn bainite, rud a thugann níos mó solúbthachta d'innealtóirí brionnú i gcodanna tiubh nuair a fhuaraíonn an croí níos moille ná an dromchla.
Sa deireadh, tuilleann gach eilimint chóimhiotalach a pléadh níos luaithe sa treoir seo a háit i sonraíocht chruach mar gheall ar an gcaoi a n-aistríonn sé na teorainneacha idir na ceithre struchtúr seo, tríd an ráta fuaraithe a theastaíonn chun pearlite a sheachaint a mhoilliú, trí austenít a chobhsú ag teochtaí níos ísle, nó trí theorainneacha gráin a phionadh ionas go bhfanann cibé struchtúr atá mín agus aonfhoirmeach seachas garbh.
Déanamh Cruach agus Scagadh: Conas a Rialaítear Ábhar Eiliminte
Ní dhéantar céatadáin eilimint a mheascadh le chéile go simplí mar chos. Is toradh deiridh iad ar sheicheamh céimeanna scagtha a bhaineann gach ceann díobh nó a chuireann gnéithe sonracha in ord rialaithe.
- Tosaíonn muirearú amhábhar le ceachtar amhiarainn laghdaithe i bhfoirnéis soinneáin chun iarann muc leachtach a tháirgeadh, nó dramh cruach athchúrsáilte leáite i bhfoirnéis stua leictreach, agus an rogha idir bealaí á chinneadh den chuid is mó ag costais fuinnimh réigiúnacha agus infhaighteacht scrap.
- Séideann scagadh príomhúil i bhfoirnéis ocsaigine bunúsach nó foirnéis stua leictreach ocsaigin tríd an leá chun an iomarca carbóin, sileacain agus fosfar a bhaint as an amhiarainn, ag tabhairt an comhdhéanamh síos i dtreo sprioc garbh sula gcuirtear tús le coigeartuithe níos míne.
- Leanann miotalóireacht ladle, áit a aistrítear an leá go soitheach ar leith agus cuirtear breisithe beachta de mhangainéis, cróimiam, nicil, moluibdín, agus eilimintí cóimhiotalaithe eile leis chun an sprioc-cheimic chruinn don ghrád atá beartaithe a bhaint amach.
- Baintear hidrigin tuaslagtha, nítrigine agus ocsaigin iarmharach as díghású folúis, rud atá ríthábhachtach go háirithe do chruach atá ceaptha do chodanna móra brionnaithe nuair is féidir le gás gafa a bheith ina chúis le scealpadh inmheánach nó scoilteadh nuair a fhuaraíonn an chuid.
- Soladaíonn réitigh leanúnach an leá scagtha ina bhilléid, ina bhláthanna, nó ina leaca, agus déantar sampla ón gcéim seo mar an anailís oifigiúil teasa a thaistealaíonn leis an ábhar trí rolladh agus ar deireadh thiar isteach sa siopa gaibhnithe.
Tá gach ceann de na céimeanna seo ann go sonrach chun ábhar eilimint a rialú laistigh de bhanda caol, agus léiríonn aon aicearra a thógtar ag céim amháin níos déanaí mar neamhréireacht a nochtfaidh preas brionnú láithreach i bhfoirm scoilteadh dromchla nó sreabhadh gráin míchothrom.
Mar a Iompraíonn Ábhar Eiliminte Le linn an Phróisis Gaibhnithe Cruach

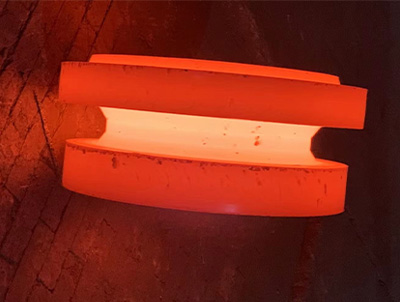

Déanann brionnú cruach billet téite a athmhúnlú ag baint úsáide as fórsa comhbhrúiteach, agus rialaíonn comhdhéanamh eiliminteach an billet sin go díreach conas a fhreagraíonn sé faoin casúr nó faoin bpreas. Cabhraíonn tuiscint a fháil ar an seicheamh seo a mhíniú cén fáth go dtagraíonn sonraíochtaí brionnaithe don cheimic bheacht seachas d'ainm gráid amháin.
- Téitear an billet isteach sa raon teochta austenític, de ghnáth idir 1100 ° C agus 1250 ° C do ghráid mheáncharbóin agus cóimhiotail íseal, áit a n-éiríonn an struchtúr iarann-charbóin bog go leor le dífhoirmiú gan scoilteadh.
- Ardaíonn carbóin agus eilimintí cóimhiotalaithe mar chróimiam agus moluibdín an teocht ag a dtosaíonn an t-ábhar ag maolú, agus is é sin an fáth go dteastaíonn rialú foirnéise níos déine ar bhilléid bhrionnaithe cóimhiotail níos airde chun tearcthéamh a sheachaint, rud a fhágann go bhfuil an baol ann go scoilteadh nó go róthéamh, rud a gharsaíonn an struchtúr gránach.
- Le linn dífhoirmithe, tá eilimintí cosúil le teorainneacha gráin bioráin vanadium agus niobium i bhfeidhm, ag coinneáil an struchtúr criostail fíneáil fiú nuair a bhíonn an miotail comhbhrúite agus athmhúnlaithe, rud a fheabhsaíonn go díreach neart agus saol tuirse an bhrionnú críochnaithe.
- Tar éis brionnú, tá an chuid fuaraithe agus teaschóireáilte go minic. Cinneann ábhar moluibdín agus cróimiam cé chomh domhain agus is féidir an píosa a chruasú le linn múchadh, agus bíonn tionchar ag ábhar mangainéise ar an gcaoi a bhfreagraíonn an cruach don faghartha ina dhiaidh sin.
- Sulfar and phosphorus levels are checked before forging begins, since forgings with excess sulfur are prone to internal tearing under the compressive stress of the hammer, and excess phosphorus increases the risk of cracking once the part cools below its ductile-to-brittle transition point.
Sin é an fáth go bhfoilsíonn soláthraithe brionnú bileog comhdhéanamh ceimiceach iomlán in éineacht le sonraí maoine meicniúla, seachas a bheith ag brath ar ainmniú an ghráid amháin. Is féidir le dhá bhaisc ar a bhfuil an lipéad den ghrád céanna iad féin a iompar go héagsúil fós sa phreas má tá a gcóimheas mangainéise-go-sulfair nó ábhar riandúile fiú beagán éagsúil.
Sreabhadh Grán agus Dáileadh Eilimintí
Buntáiste amháin atá uathúil don bhrionnú, i gcomparáid le réitigh nó meaisínithe ó stoc barra, ná go n-ailínigh an dífhoirmiúchán comhbhrúiteach an struchtúr inmheánach gránach feadh cruth na coda críochnaithe seachas é a ghearradh trasna. Méadaíonn eilimintí cóimhiotalacha a fheabhsaítear méid gráin, go háirithe vanadium, tíotáiniam, agus niobium, an tairbhe seo toisc go n-aistríonn méid gráin tosaigh níos míne isteach i líne sreafa níos leanúnaí, sláine níos airde nuair a bhíonn an chuid brionnaithe go hiomlán, agus is cúis mhór é go n-éiríonn le comhpháirteanna brionnaithe go seasta ná coibhéisí teilgthe nó meaisínithe in iarratais atá ríthábhachtach maidir le tuirse, mar chromáin, slata ceangail, agus bearnaí fearas.
Rialú Teochta ar fud Theaghlaigh Alloy Éagsúla
Glacann billéid chruach charbóin le fuinneog teochta gaibhnithe sách leathan, ach de réir mar a ardaíonn ábhar cróimiam, moluibdín agus nicil, caolaíonn an fhuinneog sin go mór. Is minic go gcaithfidh billéid cruach uirlisí cóimhiotal ard agus cruach dhosmálta fanacht laistigh de bhanda chomh cúng le 50 ° C chun dífhoirmiúchán neamhiomlán ag an bhfoirceann íseal nó ró-fhás gránach agus leá ionchasach na gcuimsithe leáphointe íseal ag an deireadh ard a sheachaint. Is cúis amháin é seo go gcoimeádann siopaí a dhéanann sainfheidhmiú ar obair dhosmálta nó cóimhiotal ard ionstraimíocht foirnéise níos déine agus seiceálacha teochta níos minice ná siopaí atá dírithe ar chruach charbóin amháin.
Comhdhéanamh Eilimint Thar Gráid Choiteanna Cruach
Tá córais ainmniúcháin de ghrád cruach, go háirithe na cóid ceithre dhigit AISI agus SAE, tógtha go díreach timpeall ar ábhar na n-eilimintí. Nuair a léann tú gráduimhir i gceart, taispeánann sé sin an chuid is mó den chruach atá déanta as gan tuairisc saotharlainne iomlán a bheith ag teastáil. Sa chóras caighdeánach ceithre dhigit, léiríonn an chéad dá dhigit an eilimint chóimhiotail phríomhúil nó an teaghlach, agus is ionann an dá dhigit dheireanacha agus an t-ábhar carbóin i gcéadú cuid faoin gcéad, agus mar sin comharthaíonn grád cosúil le 4140 teaghlach cóimhiotal cróimiam-moluibdín le thart ar 0.40% carbóin.
| Grád | Carbón | Eilimintí Cóimhiotail Eochair | Úsáid Choiteann |
|---|---|---|---|
| 1018 | 0.18% | Mn 0.60% - 0.90% | Scairteadh ginearálta, páirteanna íseal-strus |
| 1045 | 0.45% | Mn 0.60% - 0.90% | Giaranna brionnaithe, acastóirí |
| 4130 | 0.28% - 0.33% | Cr 0.80% - 1.10%, Mo 0.15% - 0.25% | Feadánra brionnaithe, feistis, páirteanna aeraspáis |
| 4140 | 0.38% - 0.43% | Cr 0.80% - 1.10%, Mo 0.15% - 0.25% | Seafta brionnaithe, uirlisiú, feistis |
| 4340 | 0.38% - 0.43% | Ni 1.65% - 2.00%, Cr 0.70% - 0.90%, Mo 0.20% - 0.30% | Páirteanna tuirse-luchtaithe béim go mór |
| 8620 | 0.18% - 0.23% | Ni 0.40% - 0.70%, Cr 0.40% - 0.60%, Mo 0.15% - 0.25% | Giaranna brionnaithe carburized, bioráin |
| 304 Dhosmálta | 0.08% max | Cr 18% - 20%, Ni 8% - 10.5% | Feistis creimeadh-resistant, soithí |
| 316 Dhosmálta | 0.08% max | Cr 16% - 18%, Ni 10% - 14%, Mo 2% - 3% | Gaibhneachta próiseála mara agus ceimiceacha |
| H13 Cruach Uirlis | 0.32% - 0.45% | Cr 4.75% - 5.50%, Mo 1.10% - 1.75%, V 0.80% - 1.20% | Faigheann bás-theilgthe brionnaithe agus meaisínithe |
Tabhair faoi deara nach liostaítear ábhar iarainn go díreach sna táblaí seo. Tuigtear go simplí mar an chuid eile nuair a dhéantar carbón, mangainéis, cróimiam, nicil, agus eilimintí eile a dhealú ó 100%, agus is é sin an fáth a dtugtar iarann uaireanta ar an eilimint iarmhéid ar bhileog comhdhéanamh ceimiceach.
Teaghlaigh Cruach Dhosmálta: Mínithe ar Éagsúlachtaí Eiliminte
Ní ábhar aonair é cruach dhosmálta ach teaghlach de chóimhiotail atá grúpáilte de réir mar a shocraíonn a n-eilimintí an bunstruchtúr criostail. Le tuiscint na bhfotheaghlach seo soiléirítear an fáth a athraíonn céatadáin dúile an oiread sin trasna gráid go dtagann siad go léir faoin lipéad ginearálta dhosmálta céanna.
Cruach Dhosmálta Austenitic
Braitheann gráid austenític cosúil le 304 agus 316 ar ábhar ard nicil, de ghnáth 8% nó níos mó, chun an struchtúr austenític a choinneáil cobhsaí fiú ag teocht an tseomra seachas a bheith ag athrú go ferrite ar fhuaraithe. Tugann sé seo insínteacht agus cruas dosmálta austenític den scoth, chomh maith leis an mbuntáiste breise a bhaineann le bheith neamh-mhaighnéadach, cé nach féidir é a chruasú trí chóireáil teasa ar an mbealach is féidir le cruach carbóin agus le cóimhiotail íseal a chruthú.
Cruach Dhosmálta Ferritic
Coinníonn gráid ferritic ábhar nicil íseal nó as láthair go hiomlán agus braitheann siad ar chróimiam amháin, de ghnáth idir 10.5% agus 18%, chun friotaíocht creimeadh a sholáthar. Toisc go bhfanann na gráid seo maighnéadacha agus nach féidir iad a chruasú go mór le cóireáil teasa, roghnaítear iad níos éifeachtaí ó thaobh costais de le haghaidh frithsheasmhacht in aghaidh creimthe in feidhmeanna struchtúracha nach bhfuil chomh dian sin ná mar a dhéantar do chomhpháirteanna brionnaithe ard-neart.
Cruach Dhosmálta Martensitic
Comhcheanglaíonn gráid dhosmálta martensitic ábhar measartha cróimiam, de ghnáth 12% go 18%, le go leor carbóin chun an freagra cruaite quench-and-temper céanna a úsáidtear i cruach carbóin agus cóimhiotail íseal a cheadú. Déanann sé seo martensitic dhosmálta an teaghlach is fearr le haghaidh comhpháirteanna dhosmálta brionnaithe a bhfuil gá acu le friotaíocht creimeadh agus cruas ard, mar shampla comhpháirteanna comhla, sceanra, agus seaftaí caidéil áirithe.
Cruach Dhosmálta Duplex
Déanann gráid déphléacsacha codanna comhionanna austenít agus ferrite a chothromú trí chróimiam, nicil agus nítrigin a rialú go cúramach le chéile, ag táirgeadh struchtúr a chomhcheanglaíonn neart na ngrád ferritach le cuid mhór de chruas agus de réir táthúchta na ngrád austenític. Mar gheall ar an gcothromaíocht seo tá cruach dhosmálta déphléacsacha ag éirí níos coitianta i bhfeistis phróiseála amach ón gcósta agus ceimiceacha brionnaithe a bhfuil aghaidh ar ualaí meicniúla arda agus timpeallachtaí creimneach ionsaitheach araon.
Uirlis Cruach agus Eilimintí Cóimhiotal Ardfheidhmíochta
Is ionann cruach uirlisí agus deireadh fada na castachta cóimhiotal, áit a gcuirtear ilghnéithe foirmithe carbide le chéile d'aon ghnó chun friotaíocht caitheamh agus friotaíocht teasa a bhaint amach i bhfad thar an méid is féidir le cruach cóimhiotail caighdeánach a thairiscint.
Cruach Uirlis Fuar Oibre
Bíonn gráid oibre fuar mar D2 ag brath ar ard-ábhar cróimiam, go minic 11% go 13%, in éineacht le carbón ardaithe chun flúirseach cairbídí cróimiam crua a fhoirmiú ar fud an mhicreastruchtúir. Tugann na cairbídí seo friotaíocht eisceachtúil don chruach in aghaidh caitheamh scríobach in iarratais ar nós díslí bánaithe agus lanna lomadh, cé gur féidir leis an ard-toirt chomhdhúile an t-ábhar a dhéanamh níos sobhriste ná cruach uirlisí cóimhiotail níos ísle.
Cruach Uirlis Oibre Te
Úsáideann gráid oibre te ar nós H13 cróimiam, moluibdín, agus vanadium le chéile chun seasamh in aghaidh bogtha ag na teochtaí ardaithe a bhíonn i dteilgin dísle agus sa bhrionnú bás féin. Toisc go ndéantar na básanna seo a théamh agus a fhuarú arís agus arís eile mar a bhíonn miotail te brúite nó á gcaitheamh ina gcoinne, tá friotaíocht le tuirse teirmeach chomh hard le cruas amh, agus is é sin an fáth go bhfuil cothromaíocht na n-eilimintí i cruach te oibre i bhfabhar neart ardteochta marthanach thar uasmhéid cruas teocht an tseomra.
Cruach Ardluais
Déanann cruach ardluais ábhar cóimhiotail a bhrú níos faide fós, ag comhcheangal tungstain nó moluibdín le vanadium agus uaireanta cóbalt chun imeall géar a choinneáil fiú nuair a ardaíonn cuimilte teocht an uirlis le linn meaisínithe ardluais. Léiríonn an t-ainm an buntáiste bunaidh a thairg na gráid seo thar chruach uirlis charbóin níos sine, a chaill a chruas agus a d'imigh go tapa nuair a bhí luas gearrtha agus mhéadaigh an teas mar thoradh air.
Coibhéis Charbóin: Eilimintí a Chomhcheangail in Uimhir a hAon
Toisc go n-imríonn an oiread sin gnéithe cruaite agus weldability ag an am céanna, úsáideann metallurgists figiúr comhcheangailte amháin ar a dtugtar coibhéis carbóin, nó CE, chun achoimre a dhéanamh ar éifeacht iomlán na ceimice iomlán in aon luach amháin. Cuireann leagan a úsáidtear go forleathan den fhoirmle carbóin le codáin d'ábhar mangainéise, cróimiam, moluibdín, nicil agus copar.
CE = % C (% Mn / 6) ((% Cr % Mo % Ni) / 15) (% Cu / 40)
Ciallaíonn coibhéis carbóin níos airde go bhfuil an cruach níos resistant do dhífhoirmiú agus go gcaitheann sé níos fearr, ach ciallaíonn sé freisin go bhfuil an t-ábhar níos so-ghabhálaí do scoilteadh hidrigine-spreagtha le linn táthú agus go dteastaíonn réamhthéamh sula ndéantar aon chomhpháirteach táthú. Is minic a shonraítear comhpháirteanna brionnaithe a dhéanfar a tháthú níos déanaí isteach i gcomhthionól níos mó, mar shampla soic brú-soithí nó naisc struchtúracha, le huasteorainn coibhéiseach carbóin seachas le huaschéatadán carbóin, toisc go nglacann an uimhir aonair seo éifeacht chomhcheangailte gach eilimint ag an am céanna.
Mar phointe tagartha praiticiúil, de ghnáth táirgeann cruach gnáthcharbóin coibhéis charbóin faoi bhun 0.35, rud a tháthú go héasca le réamhtheas íosta. Is cosúil le gráid cóimhiotail mheáncharbóin íseal mar 4140 talamh go coitianta idir 0.55 agus 0.70, a éilíonn réamhthéamh measartha agus teocht idirbhealaigh rialaithe le linn táthú. Is féidir le cruach uirlisí agus gráid bhrionnaithe an-chóimhiotail coibhéis charbóin a bhrú os cionn 0.90, ag an bpointe seo seachnaítear táthú ar fad go ginearálta i bhfabhar nascadh meicniúil nó athsholáthar na coda brionnaithe mar phíosa amháin.
Cén fáth Cúrsaí Beacht Rialaithe Eilimint le haghaidh Páirteanna Cruach Brionnaithe
Baineann oibríocht bhrionnaithe fórsa comhbhrú ollmhór le billet téite, agus léiríonn aon neamhréireacht i ndáileadh eilimint láithreach mar scoilteadh, ag cuimilt, nó ag sreabhadh gráin míchothrom. Is gnách go mbíonn lamháltais níos déine ag muilte a sholáthraíonn billéid le haghaidh brionnú ar mhangainéis, sulfair agus fosfar ná muilte a tháirgeann cruach le haghaidh pláta rollta simplí, toisc go ndíríonn an próiseas brionnú aon laige ag an bpointe dífhoirmithe uasta. Is féidir le billéad le sulfair beagán ardaithe nach mbeadh aon fhadhb infheicthe i leathán rollta ann scoilt óna chéile go hiomlán nuair a bhuailtear é faoi casúr brionnaithe.
Sin é an fáth freisin go ndéanann soláthraithe gaibhnithe creidiúnacha tástáil ar gach teas cruach agus coimeádann siad an taifead comhdhéanamh ceimiceach do gach baisc, seachas a bheith ag brath ar shonraíocht ghinearálta grád. Baineann ceannaitheoirí a fhaigheann flanges brionnaithe, cúpláin, comhlachtaí comhla, nó seaftaí tiomána leas as an anailís teasa iarbhír a iarraidh, ós rud é go nochtann sé fíorchéatadáin gach eilimint seachas an raon ainmniúil amháin atá clóite i gcatalóg.
Bíonn tionchar ag comhsheasmhacht eilimint freisin ar mheaisínithe anuas tar éis brionnú. Is féidir le cuid brionnaithe le cuimsiú deighilte sulfíde mangainéise meaisín a dhéanamh go míchothrom, ag táirgeadh bailchríoch dromchla neamhréireach agus caitheamh uirlisí luathaithe i roinnt réimsí den chomhpháirt chéanna. Is minic a rianaíonn ceannaitheoirí a fheiceann éagsúlacht neamhmhínithe i bhfeidhmíocht meaisínithe thar chodanna brionnaithe comhionanna an bhunchúis go dtí dáileadh neamhréireach eilimint laistigh den bhillead bunaidh seachas aon earráid sa phróiseas meaisínithe féin.
Ceisteanna Coitianta
Cad é an eilimint aonair is tábhachtaí i cruach seachas iarann?
Is é carbón an ghné aonair is mó tionchair toisc go rialaíonn sé go díreach cruas, neart agus insínteacht níos mó ná aon suimiú eile. Tá gach eilimint eile cisealta ar bharr an chaidrimh iarainn-charbóin chun airí ar leith a mhionchoigeartú.
An féidir cruach a bheith ann gan carbóin ar chor ar bith?
Ní de réir an tsainmhínithe chaighdeánaigh. Tá cóimhiotal carbóin an-íseal, uaireanta faoi bhun 0.01% carbóin cosúil le cruach maraging, aicmithe go teicniúil mar chruach toisc go mbraitheann sé fós ar mhaitrís iarainn neartaithe trí mheicníochtaí eile, ach tá ábhar carbóin intomhaiste i bhformhór mór na cruach tráchtála.
Cén fáth a bhfuil an oiread sin cróimiam i cruach dhosmálta?
Cróimiam content above roughly 11% forms a thin, continuously self-healing chromium oxide layer on the surface of the steel. This layer blocks oxygen and moisture from reaching the iron underneath, which is what gives stainless steel its resistance to rust compared with ordinary carbon steel.
An gciallaíonn ábhar cóimhiotail níos airde cruach níos láidre i gcónaí?
Ní gá. Athraíonn eilimintí cóimhiotalacha airíonna sonracha seachas díreach neart a chur leis an gclár. Mar shampla, feabhsaíonn nicil, mar shampla, toughness agus feidhmíocht íseal-teocht seachas cruas amh, agus feabhsaíonn cróimiam go príomha friotaíocht caitheamh agus friotaíocht creimeadh. Braitheann an meascán ceart go hiomlán ar an gcaoi a n-úsáidfear an chuid críochnaithe.
Cén fáth a sonraíonn páirteanna brionnaithe céatadáin dúile beachta seachas ainm gráid amháin?
Toisc gur féidir fiú athruithe beaga ar ábhar mangainéise, sulfair nó fosfair laistigh den raon ceadaithe do ghrád athrú a dhéanamh ar an gcaoi a n-iompraíonn an billet faoi fhórsa comhbhrúiteach le linn brionnú. Ligeann ceimic teasa beacht d'innealtóirí sreabhadh gráin, riosca scoilte, agus freagra cóireála teasa iar-bhrionnaithe a thuar le cruinneas i bhfad níos mó ná ainm grád amháin.
Cad a tharlaíonn má tá cion sulfair i cruach ró-ard roimh bhrionnú?
Imoibríonn an iomarca sulfair le hiarann chun suilfíd iarainn a fhoirmiú, a leá ag teocht i bhfad níos ísle ná an maitrís cruach máguaird. Le linn brionnú te, is féidir leis na cuimsiú íseal-leá seo a chur faoi deara go scarfaidh an billet as a chéile go hinmheánach, locht ar a dtugtar shortness te a chuirtear cosc den chuid is mó trí go leor mangainéise a chur leis chun an sulfair a cheangal ina ionad.
An bhfuil ábhar iarainn riamh liostaithe ar bhileog sonraíochta cruach?
Is annamh a liostaítear iarann mar chéatadán ar leith toisc go ndéileáiltear leis mar chothromaíocht an chomhdhéanamh tar éis gach eilimint eile a chuntas. Liostaeoidh sonraíocht tipiciúil cruach carbóin uasmhéideanna carbóin, mangainéise, fosfar, sulfair agus sileacain, agus tuigtear go simplí go bhfuil iarann mar an chuid eile, de ghnáth 97% go 99% den mheáchan iomlán.
Cén fáth a gcuireann roinnt gráid bórón nuair a fheabhsaíonn cróimiam agus moluibdín hardenability cheana féin?
bórón is added because it delivers a large hardenability improvement using only a few parts per million of material, which keeps alloy cost low compared with achieving the same hardenability increase through larger additions of chromium, molybdenum, or nickel. It is especially common in cost-sensitive fastener and structural grades where every fraction of a percent of alloy content affects the final price.
Cad é an difríocht idir táirge te-rollta agus brionnaithe a dhéantar as an ngrád cruach céanna?
Tosaíonn an dá cheann as an gcomhdhéanamh ceimiceach céanna, ach tá feidhm ag brionnú fórsa comhbhrúiteach tiubhaithe a ailíníonn an sreabhadh inmheánach gránach feadh cruth na coda agus a dhúnann aon porosity inmheánach atá fágtha ón réitigh. Tá struchtúr gráin níos aonfhoirmeach, níos lú treorach ag stoc barra rollta te. Maidir le comhpháirteanna atá ríthábhachtach maidir le tuirse, is gnách go seachadann an sreabhadh gráin ailínithe a bhaintear amach trí bhrionnú feidhmíocht mheicniúil níos fearr cé go bhfuil ceimic na buneilimintí comhionann.
Conas a chinneann innealtóirí cé na heilimintí cóimhiotalaithe atá le sonrú le haghaidh cuid nua brionnaithe?
Tosaíonn an roghnú de ghnáth ó riachtanais mheicniúla na coda, mar shampla an neart teanntachta atá ag teastáil, an déineacht tionchair ag an teocht seirbhíse a bhfuiltear ag súil leis, agus friotaíocht le creimeadh nó caitheamh, agus ansin oibríonn sé ar ais go dtí grád a bhfuil a fhios ag baint le raonta eiliminte bunaithe na hairíonna sin a sheachadadh go hiontaofa. Déantar an costas, an infheictheacht agus an meaisíniúlacht a mheá in éineacht le feidhmíocht mheicniúil íon, mar is annamh a bhíonn an cruach is mó cóimhiotal ar an rogha is praiticiúla nó is eacnamaí d'iarratas ar leith.
