Cad é an Leáphointe Cruach?
1370°C – 1540°C / 2500°F – 2800°F
Ní leá cruach ag teocht seasta amháin. Toisc gur cóimhiotal iarainn agus carbóin é cruach, go minic in éineacht le heilimintí cosúil le cróimiam, nicil, mangainéis, nó moluibdín, tá a leáphointe laistigh de raon seachas ag figiúr cruinn amháin. Tosaíonn an chuid is mó de na gráid chruach tráchtála ag casadh go leacht áit éigin eatarthu 1370°C agus 1540°C (2500°F go 2800°F) , agus an luach beacht ag aistriú ag brath ar chomhdhéanamh ceimiceach cruinn an ghráid atá i gceist.
Tá tábhacht ag baint leis an raon seo i bhfad níos faide ná fiosracht do mhiotaleolaithe. Úsáideann teilgcheártaí é chun spriocanna foirnéise a shocrú, úsáideann déantúsóirí é chun tuiscint a fháil ar chomh gar agus a thagann a bpróisis táthúcháin nó gearrtha ar leachtú iomlán, agus úsáideann innealtóirí é chun a mheas conas a iompróidh struchtúr má bhíonn sé faoi lé teas foircneach riamh. Is féidir le swing céad céim sa leáphointe athrú ar thomhaltas fuinnimh foirnéise, roghanna líneála teasfhulangacha, agus fiú an grád cruach a roghnaíodh le haghaidh iarratas ar leith.
Is fiú dhá théarma ghaolmhara a scaradh go luath. Tá an solaid Is é teocht an áit a dtosaíonn leá, agus an leacht is é teocht an áit a bhfuil an miotail go hiomlán leachtach. Idir an dá phointe seo, tá cruach i staid mheasctha, páirt-leáite a dtugann oibreoirí teilgcheárta an crios maothánach uaireanta. Déantar cinntí réitigh agus doirteadh leis an gcrios seo san áireamh, ós rud é go rioscaí ró-luath sreabhadh neamhiomlán a dhoirteadh, agus go n-ídíonn róthéamh fuinneamh agus go bhféadfaidh sé fás gráin a lagaíonn an táirge deiridh a chur chun cinn.
Smaoinigh ar shampla praiticiúil. Tá pláta cruach gearrtha siopa déantúsaíochta struchtúrach le tóirse ocsaí-bhreosla ag obair le teocht lasair go maith os cionn an leáphointe, agus is é sin an fáth a leachtaíonn an t-imeall gearrtha go hachomair agus go bhfuil sé séidte ag an sruth ocsaigine. I gcodarsnacht leis sin, ní dhéanann teilgcheárta ag doirteadh bloc innill an miotail a théamh d’aon ghnó ach corrlach beag os cionn na teochta leachtaithe, ós rud é go n-ídíonn an iomarca teasa breosla agus gur féidir leis an réitigh chríochnaithe a dhíghrádú. Tiomáineann an mhaoin fhisiceach céanna, an leáphointe, dhá chinneadh oibríochta go hiomlán difriúil ag brath ar an bpróiseas.
Cén Fáth a Bhfuil Leáphointe Cruach éagsúil chomh mór sin?
Leánn iarann íon ag 1538°C (2800°F) atá intuartha go leor. Nuair a thugtar isteach carbóin agus eilimintí cóimhiotail eile, tosaíonn an uimhir sin ag athrú. Athraíonn gach eilimint laitís criostail na miotail beagán difriúil, agus is é an éifeacht carnach a tháirgeann an raon leá leathan a fheictear ar fud an teaghlaigh cruach.
Carbón
Laghdaíonn fiú méaduithe beaga ar an ábhar carbóin an leáphointe go suntasach. Is féidir le hardú carbóin ó thart ar 0.05 faoin gcéad go 2.0 faoin gcéad an pointe leá a tharraingt síos go maith os cionn 100 ° C, agus is é sin an fáth go leánn steels uirlisí ardcharbóin go ginearálta ag teochtaí níos ísle ná cruach éadrom carbóin an-íseal.
Cróimiam
Cróimiam is the defining element of stainless steel and tends to raise resistance to corrosion while having a moderate effect on melting behavior, keeping stainless grades within a fairly narrow band compared with other alloy families.
nicil
nicil improves toughness and helps stabilize the internal structure of stainless steels at high temperature, which is part of why nickel-bearing grades are common in equipment that must withstand repeated thermal cycling.
Mangainéis
Mangainéis is added to almost every commercial steel grade in small amounts. It assists with deoxidizing molten steel during production and has a mild depressing effect on the overall melting range.
moluibdín
moluibdín raises high-temperature strength and is common in alloy and tool steels that need to hold their hardness while working near the upper end of the forging window, without meaningfully raising the melting range.
sileacain
sileacain is used as a deoxidizer during steelmaking and contributes to strength in certain spring and electrical steels, with only a minor influence on where the metal begins to soften and liquefy.
Tá neamhíonachtaí rian freisin. Is féidir le sulfair agus fosfar, a fhágtar ar shiúl ó amhábhair mura ndéantar iad a scagadh i gceart, an iompar leá éifeachtach a ísliú ag teorainneacha gráin agus cur le feiniméan ar a dtugtar ganntanas te, áit a n-éiríonn an miotail brittle agus seans maith go scoilteadh ag teochtaí arda oibre fiú sula dtéann sé i dtreo a bhulcphointe leá. Is cúis amháin é seo a leagann déantús cruach nua-aimseartha an oiread sin béime ar leibhéil na n-eilimintí iarmharacha a rialú go docht seachas gan ach na breisithe cóimhiotalaithe príomhúla a rianú.
Is é an rud praiticiúil do dhuine ar bith a roghnaíonn ábhar ná go bhfuil an frása "an leáphointe cruach" i ndáiríre gearrscríofa do theaghlach de luachanna a bhaineann go dlúth leo. Is féidir le dhá chorna ina suí taobh le taobh ar urlár stórais, cruach éadrom amháin agus cruach uirlis ardcharbóin amháin, pointí leá a bheith acu atá difriúil go maith os cionn 100 céim Celsius cé go ndéantar cur síos ceart ar an dá cheann mar chruach.
Pointí Leáphointe de réir Cineál Cruach
Déanann an tábla thíos teaghlaigh chruach choiteanna a ghrúpáil agus na raonta leá a bhaineann go hiondúil le gach ceann díobh. Léiríonn na figiúirí seo tagairtí ginearálta an tionscail seachas bileog sonraíochta aon mhuilinn, mar sin deimhnigh i gcónaí luachanna beachta in aghaidh na sonraí deimhnithe le haghaidh teasa nó grád ar leith sula mbeidh sé ina chuid de ríomh ríthábhachtach.
| Cineál Cruach | Leáphointe (°C) | Leáphointe (°F) |
|---|---|---|
| Cruach ísealcharbóin (éadrom). | 1410 – 1530 | 2570 – 2785 |
| Cruach mheán agus ard-charbóin | 1410 – 1530 | 2570 – 2785 |
| Cruach dhosmálta | 1375 – 1530 | 2500 – 2785 |
| Cruach cóimhiotail íseal | ≈ 1432 | ≈ 2610 |
| Cruach cóimhiotail ard | ≈ 1415 | ≈ 2600 |
| Cruach uirlis | 1400 – 1425 | 2550 – 2600 |
| Cruach struchtúrach | ≈ 1425 | ≈ 2600 |
Fógra conas cruach uirlis agus cruach struchtúrach suí beagán níos ísle ná an banna cruach carbóin níos leithne. Iompraíonn steels uirlisí carbóin níos airde agus eilimintí cóimhiotalaithe breise a tharraingíonn an leáphointe anuas, agus déantar gráid struchtúracha a fhoirmiú le haghaidh táthaithe agus déine seachas chun na teochtaí foirnéise is airde a sheasamh.
Is fiú a thabhairt faoi deara freisin nach bhfuil an raon dáilte go cothrom laistigh d’aon chatagóir amháin. Is cruach charbóin go teicniúil iad cruach éadrom 1020 agus cruach ardcharbóin 1095, ach suífidh an grád carbóin níos airde go seasta i dtreo foirceann íochtair an bhanna agus suíonn an grád níos tanaí i dtreo an foirceann uachtair. Ba cheart d’aon duine a shonraíonn socruithe foirnéise do bhaisc mheasctha fuíoll nó stoic an scaipeadh seo a chur san áireamh seachas glacadh leis go n-oirfeadh teocht lárphointe amháin go cothrom do gach píosa.
Conas a dhéantar an Leáphointe Cruach a Thomhas i ndáiríre?
Ní thagann figiúirí leáphointe ó obair tomhais. Bíonn miotalóireacht agus saotharlanna ábhar ag brath ar dornán de theicnící seanbhunaithe chun teochtaí soladais agus leachtais a bhrú síos do chomhdhéanamh cruach ar leith.
Anailís teirmeach difreálach
Téitear sampla beag taobh le hábhar tagartha támh, agus déantar an difríocht teochta idir an dá cheann a rianú. Léiríonn an pointe ina n-ionsúnn an sampla cruach teas breise chun céim a athrú na pointí solidus agus leachtaithe go beacht.
Piriméadracht optúil
I bhfoirnéisí táirgthe, léann piriméadair optúla neamhtheagmhála an fuinneamh radanta a thugann cruach leáite nó cruach gar-leáite chun teocht an dromchla a mheas gan taiscéalaí a bheith ag teagmháil dhíreach leis an miotal, rud atá riachtanach ag cur san áireamh cé chomh tapa agus a bheadh teirmeachúpla á chaitheamh ag cruach leachtach.
Teirmeachúplaí tumoideachais
Déantar tóireadóirí teirmeachúpla íobartach indiúscartha a thumadh go díreach isteach i cruach leáite le haghaidh léamh gairid. Úsáidtear gach taiscéalaí uair amháin agus cuirtear i leataobh é, ós rud é go scriosann an teas an rinn, ach tá an léamh an-chruinn don tomhas aonair sin.
Tagairt léaráide céime
Seachas sampla fisiceach a thomhas gach uair, is minic a théann innealtóirí i gcomhairle leis an léaráid chéim iarainn-charbóin agus na léaráidí céime a bhaineann go sonrach le cóimhiotal, a mhapálann an chaoi a n-athraíonn teochtaí solidus agus leachtaithe mar athruithe comhdhéanamh, rud a fhágann gur féidir iompar leá a thuar ó cheimic aitheanta.
Is gnách go gcomhcheanglaíonn foirnéisí táirgthe roinnt de na modhanna seo. D'fhéadfadh piriméadar optúil leanúnach monatóireacht a dhéanamh ar threochtaí ginearálta le linn teasa, agus deimhníonn tumthaí teirmeachúpla tumoideachais an teocht iarbhír folctha ag príomhphointí cinnteoireachta mar shampla díreach roimh thapáil na foirnéise.
Ón bhFoirnéis go Tinne: Mar a Leáitear Cruach i ndáiríre
Cuidíonn tuiscint ar an áit a dtagann an leáphointe i bhfeidhm ar fud na táirgeachta a mhíniú cén fáth a gcaitear leis an uimhir mar pharaiméadar oibriúcháin ríthábhachtach seachas mar fhíric chúlra.
Foirnéis stua leictreach (EAF)
Déantar dramhchruach a luchtú isteach i soitheach teasfhulangach-líneáilte agus é a leá trí úsáid a bhaint as stuanna leictreacha a bhuailtear idir leictreoidí móra graifíte agus an lucht. Déantar teocht an fholcadáin a bhrú go compordach os cionn an phointe leachta, go minic isteach sa raon 1600°C go 1700°C, chun leá iomlán a chinntiú agus chun am a cheadú le haghaidh imoibrithe scagtha roimh thapáil.
Foirnéis bhunúsach ocsaigine (BOF)
Déantar iarann leáite ó fhoirnéis soinneáin a chomhcheangal le dramh agus séidtear le ocsaigin ard-íonachta, rud a spreagann imoibrithe eisiteirmeacha a chabhraíonn leis na teochtaí arda a theastaíonn chun an leacht luchtaithe a choinneáil agus carbóin agus neamhíonachtaí á n-ocsaídiú amach.
Foirnéis ionduchtaithe
Go coitianta i dteilgcheártaí a tháirgeann baisceanna níos lú nó cóimhiotail speisialtachta, úsáideann foirnéisí ionduchtaithe réimsí leictreamaighnéadacha chun an muirear a théamh go díreach, ag tairiscint rialú teochta beacht a oireann go maith chun sprioc superheat ar leith a bhualadh os cionn an phointe leachtaigh.
I ngach cás, socraítear an sprioc-teocht folctha le pointe leachtach sonrach an chóimhiotail mar an urlár, chomh maith le corrlach superheat a thugann am oibre don oibreoir chun doirteadh, breisithe cóimhiotail, agus caillteanas teochta le linn aistrithe chuig múnla nó caster leanúnach. Tá baol ró-bheag ann go soladóidh an cruach go páirteach sula sroicheann sé an múnla; cuireann an iomarca fuinnimh amú agus féadann sé caitheamh teasfhulangach a mhéadú.
Leáphointe vs Teocht Teip Struchtúrtha
~1370–1540°C
An teocht ag a n-iompaíonn cruach go fisiciúil ó sholad go leacht. Chun an pointe seo a bhaint amach teastaíonn foirnéis nó foinse teasa thar a bheith dian, marthanach.
~500–600°C
An raon teochta ina dtosaíonn cruach ualachiompartha ag cailleadh a dhóthain neart nach féidir leis tacú go sábháilte lena ualach deartha a thuilleadh, i bhfad sula mbíonn an miotail in aice le leáite.
Tá an t-idirdhealú seo ar cheann de na pointí is míthuiscint maidir le hiompar cruach. Ní gá beam cruach a leá chun teip. De ghnáth ní choinníonn cruach struchtúrach ach codán dá neart táirgeachta teocht an tseomra nuair a théann sé thart ar 500 go 600 ° C, agus is é sin an fáth go ndíríonn innealtóireacht cosanta dóiteáin ar chruach a choinneáil faoi bhun na tairsí sin seachas faoina leáphointe. Tá ailtire nó innealtóir atá ag dearadh le haghaidh friotaíochta dóiteáin ag obair le líon iomlán difriúil ná oibreoir teilgcheárta ag doirteadh cruach leáite isteach i múnla.
Athraíonn luchtú an pictiúr freisin. Is féidir le ball atá luchtaithe go héadrom maireachtáil ag teochtaí níos airde ná ball atá luchtaithe go mór sula ndéanann sé dífhoirmiú, agus mar sin braitheann an teocht teipe d’aon eilimint struchtúrach ar leith ar an meáchan atá á iompar aige i gcoibhneas lena thoilleadh rátáilte, ní ar uimhir uilíoch amháin.
Míníonn an bhearna seo idir pointe leá agus teip feidhme freisin cén fáth go gcuirtear síos go minic ar chruach mar chailliúint neart de réir a chéile seachas teip ar fad ag an am céanna. Idir thart ar 200°C agus 300°C, coimeádann an chuid is mó de na cruacha carbóin a neart teochta seomra nach mór. Ón áit sin aníos, lúbann an cuar neart anuas ag ráta luasghéaraithe, agus mar sin tá an difríocht idir 500°C agus 600°C i bhfad níos tábhachtaí do ríomh struchtúrach ná mar a bheadh an bhearna céad céad céim chéanna gar do theocht an tseomra.

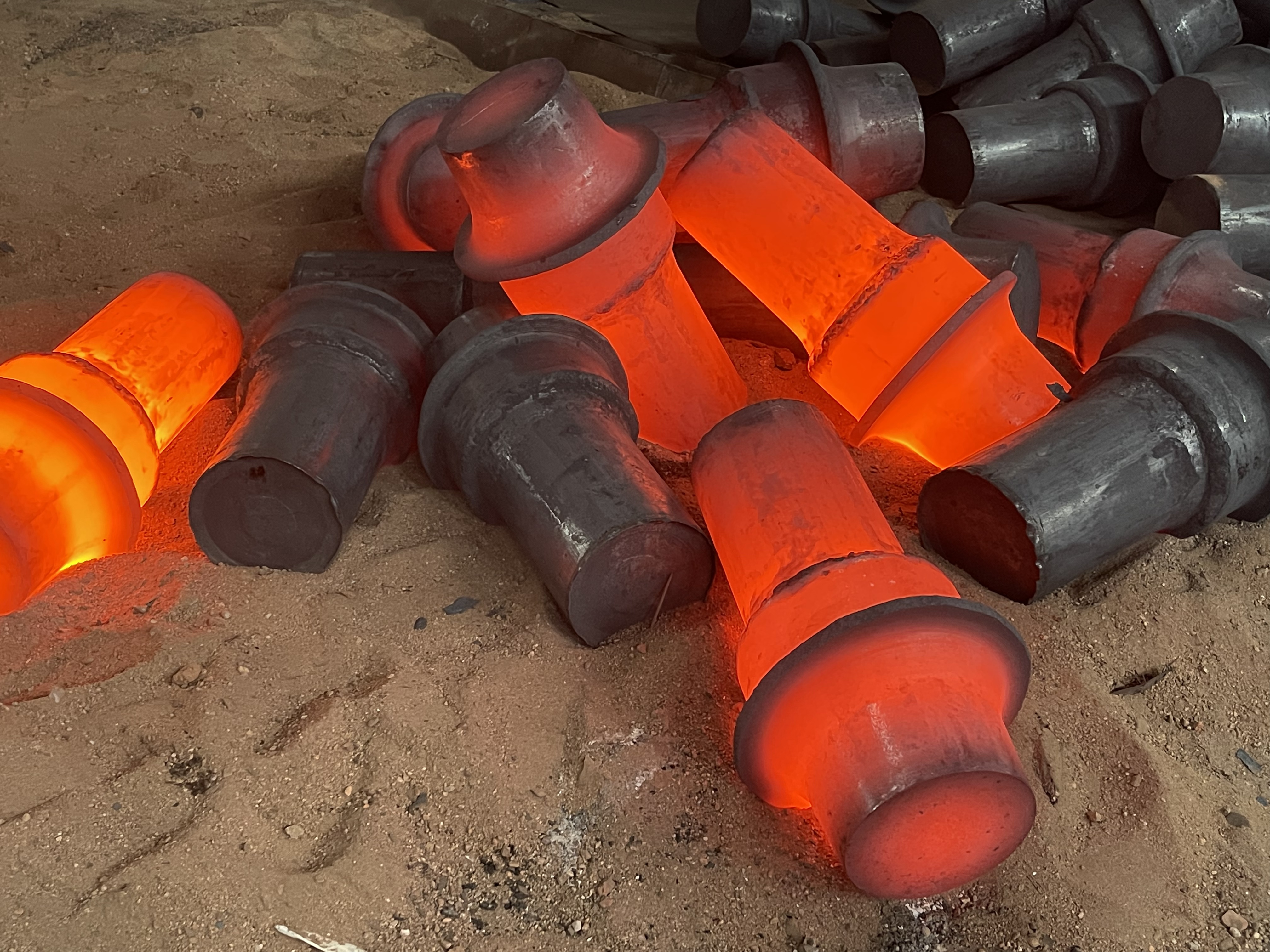

Leáphointe Cruach sa Ghaibhniú agus sa Déantúsaíocht
Ní leáphointe an uimhir is tábhachtaí ar urlár siopa gaibhnithe. Is é an rud atá tábhachtach ná an fuinneog teocht brionnaithe , banna a shuíonn go compordach faoin raon leá ionas go mbeidh an miotal te go leor chun a bheith athmhúnlaithe le casúr nó brú, ach ní théann sé i ngleic le leachtú riamh.
An billet a théamh
Déantar stoc cruach a théamh i bhfoirnéis i dtreo an raon oibre te, a luadh go coitianta timpeall 1100 ° C go 1250 ° C (thart ar 2000 ° F go 2300 ° F) le haghaidh go leor gráid carbóin agus cóimhiotail, i bhfad faoi bhun an raon leá a thaispeántar níos luaithe san Airteagal seo.
Maith le haghaidh teocht aonfhoirmeach
Coinnítear an saotharphíosa ag teocht fada go leor chun go dtéann an teas isteach go cothrom trína thrasghearradh, ag seachaint staid ina bhfuil an dromchla inoibrithe ach go bhfuil an croí fós sách fuar agus resistant a dhífhoirmiú.
Gaibhniú cruach faoi bhrú
Déanann casúir, cófraí, nó trealamh rollta an cruach bogtha ach fós soladach a athmhúnlú san fhoirm atá ag teastáil. Má fhanann tú go maith faoin leáphointe coinnítear an struchtúr gránach slán agus is cuid é sin den fáth a bhfuil neart ag baint le páirteanna brionnaithe i gcomparáid le coibhéisí teilgthe.
Fuarú rialaithe
Tar éis a mhúnlú, déantar an chuid a fhuaraithe ar bhealach rialaithe, uaireanta le cóireáil teasa ina dhiaidh sin, chun na hairíonna meicniúla a ghlasáil a dearadh an próiseas brionnú a bhaint amach.
Le tuiscint a fháil ar an mbearna idir an teocht bhrionnaithe agus an leáphointe míníonn sé go leor cén fáth a ndéantar innealtóireacht ar threalamh gaibhnithe mar atá sé. Tá rialuithe foirnéise, piriméadair, agus nósanna imeachta soak-time ann chun an saotharphíosa a choinneáil go sábháilte laistigh den fhuinneog bhrionnaithe. Téigh thar an bhfuinneog sin agus sruthlaigh i dtreo an raon leá, agus ardaíonn an baol cruach dóite, struchtúr gránach garbh, agus scoilteadh le linn múnlú. Is cúis amháin é seo nach gcaitheann siopaí a bhfuil taithí acu le sonraí leáphointe mar sprioc oibriúcháin, ach mar uasteorainn chrua chun fanacht soiléir go maith le linn aon phróisis oibre te.
Brionnú te vs brionnú fuar
Tarlaíonn an chuid is mó de bhrionnú cruach te, sa fhuinneog teocht a thuairiscítear thuas, toisc go dífhoirmíonn cruach téite le fórsa i bhfad níos lú ná cruach ag teocht an tseomra agus déanann sé athchriostalú de réir mar a oibríonn sé, rud a sheachnaíonn méadú ar an strus inmheánach. I gcodarsnacht leis sin, cruthaíonn brionnú fuar cruach ag teocht an tseomra nó gar dó, ag brath ar insínteacht an mhiotail seachas ar theas. Níl baint dhíreach ag brionnú fuar le plé an leáphointe sa chiall dhíreach, ach is fiú a lua toisc go bhfuil an rogha idir brionnú te agus fuar ann féin faoi stiúir go páirteach ag an gcaoi a n-athraíonn airíonna grád cruach ar leith agus é ag druidim, nó ag fanacht i bhfad ó, a theorainneacha teirmeacha.
Lochtanna coitianta a bhaineann le róthéamh le linn brionnú
Nuair a cheadaíonn oibreoir foirnéise stoc a bheith ró-ghar don raon leá, is gnách go mbíonn dornán de lochtanna intuartha le feiceáil. Táirgeann fás gráin struchtúr inmheánach garbh a laghdaíonn an toughness. Is féidir le leá tosaigh ag teorainneacha gránach, ar a dtugtar dó uaireanta, damáiste buan a dhéanamh don ábhar fiú mura leachtaíonn formhór an phíosa go léir. Luathaíonn foirmiú scála de réir mar a ardaíonn teocht, ag cur amú ábhar agus ag déanamh casta ar chríochnú le sruth. Is cuid den chúis go bhfuil rialú agus monatóireacht teochta foirnéise fós mar fhócas lárnach in oibríochtaí brionnaithe é na comharthaí seo a aithint go luath.
Leáphointe i Táthú agus Gearradh i gcomparáid le Gaibhniú
Suíonn táthú agus gearradh teirmeach ag an taobh eile den speictream teochta ó bhrionnú. Nuair a sheachnaíonn brionnú an raon leá d'aon ghnó, braitheann an táthú ar é a bhaint amach, go háitiúil ar a laghad, chun dhá phíosa cruach a chomhleá le chéile.
Le linn táthú stua, is gnách go sáraíonn an linn táthú láithreach an leáphointe mórchóir den bhunchruach le corrlach brí, ós rud é go dónn an stua féin ag roinnt mílte céim agus go gcuidíonn sárthéamh logánta comhleá iomlán a chinntiú idir an tuismitheoir miotail agus an t-ábhar filler. Is imeacht cúng, an-logánta é seo, murab ionann agus leá foirnéise ina gcuirtear an lucht iomlán chuig teocht. D'fhéadfadh go mbeadh an bonnmhiotal máguaird ach achar gearr ón linn táthú fós gar do theocht an tseomra, agus is é sin an fáth go dtugann táthú grádáin teirmeach géar isteach agus cén fáth go bhfuil rialú ionchuir teasa agus ráta fuaraithe chomh lárnach sin do cháilíocht an táthú.
Oibríonn próisis gearrtha teirmeacha cosúil le gearradh breosla ocsaí agus gearradh plasma mar an gcéanna, ag tiomáint kerf caol cruach thar a leáphointe ionas gur féidir é a dhíbirt mar shlaig leáite, agus fanann an pláta mórthimpeall gan tionchar struchtúrach den chuid is mó, seachas crios caol teasa.
Conas a chuirtear Leáphointe Cruach i gcomparáid le Miotail Eile
Cuidíonn cruach a chur taobh le miotail thionsclaíocha choitianta eile lena iompar leá a chur i gcomhthéacs, go háirithe do dhuine ar bith a roghnaíonn idir ábhair le haghaidh feidhm ardteochta.
| Miotal | Leáphointe (°C) | Leáphointe (°F) |
|---|---|---|
| Luaidhe | ≈ 327 | ≈ 621 |
| Sinc | ≈ 420 | ≈ 788 |
| Alúmanam | ≈ 660 | ≈ 1221 |
| Copar | ≈ 1085 | ≈ 1985 |
| Iarann íon | ≈ 1538 | ≈ 2800 |
| Cruach (raon ginearálta) | 1370 – 1540 | 2500 – 2800 |
| Tíotáiniam | ≈ 1668 | ≈ 3034 |
| Tungstan | ≈ 3422 | ≈ 6192 |
Suíonn cruach go compordach os cionn alúmanam agus copar, rud a mhíníonn cén fáth a dteastaíonn i bhfad níos lú fuinnimh foirnéise leá d'alúmanam agus copar le leá agus úsáidtear iad go coitianta nuair a bhíonn teocht próiseála níos ísle ina bhuntáiste. Leánn tíotáiniam ag teocht suntasach níos airde ná an chuid is mó de na gráid chruach, agus suíonn tungstain i gcatagóir dá chuid féin, agus is é sin an fáth a roghnaítear tungstain le haghaidh filiméid agus comhpháirteanna a chaithfidh maireachtáil ar theas foircneach, marthanach a leachtódh cruach go hiomlán.
Is díol spéise é go bhfuil leáphointe cruach gar do, agus i bhformhór na bhfoirmíochtaí cóimhiotal beagán faoi bhun, an pointe leá iarainn íon. Tá sé seo comhsheasmhach leis an bprionsabal miotalóireachta ginearálta go n-íslíonn cóimhiotalú eilimint beagnach i gcónaí a leáphointe i gcoibhneas leis an mbonn-mhiotal íon, patrún atá fíor ar fud na gcóras cóimhiotail is coitianta, ní cruach amháin.
Míthuiscintí Coitianta Maidir le Leáphointe Cruach
Tá leáphointe cruinn amháin ag cruach, ar an mbealach céanna reoiteann uisce ag nialas céim Celsius go díreach.
RéaltachtIs cóimhiotal é cruach, agus mar sin leáíonn sé thar raon arna shainiú ag a theochtaí solidus agus leachtaithe, a athraíonn le comhdhéanamh seachas suí ag uimhir sheasta amháin.
Ní éiríonn struchtúr cruach contúirteach ach nuair a thosaíonn sé ag leá.
RéaltachtCailleann cruach struchtúrach sciar mór dá chumas ualachiompartha timpeall 500°C go 600°C, na céadta céim faoi bhun a raon leá, agus mar sin ardaíonn an riosca teip i bhfad sula mbíonn an miotail gar do leacht.
Tá pointe leá níos airde ag cruach dhosmálta i gcónaí ná cruach carbóin plain toisc gur ábhar préimhe é.
RéaltachtForluíonn an dá raon go mór, agus ag brath ar na gráid chruinne atá á gcur i gcomparáid, is féidir go mbeadh pointe leá níos airde ag roinnt steels carbóin ná roinnt gráid dhosmálta.
Teastaíonn cruach a théamh gar dá leáphointe le go mbeidh sé bog go leor chun é a mhúnlú.
RéaltachtFanann an gaibhniú d’aon ghnó i bhfad faoi bhun an raon leá, de ghnáth 100°C go 300°C níos ísle, ós rud é go ndéanann oibriú ró-ghar don leachtú dochar don struchtúr gránach agus méadaítear an baol scoilteadh.
Ceisteanna Coitianta
Cén teocht a leáíonn cruach i Celsius?
Tá an chuid is mó de na gráid chruach tráchtála leá áit éigin idir 1370 ° C agus 1540 ° C, agus an figiúr cruinn ag brath ar an ábhar carbóin agus láithreacht eilimintí cóimhiotail eile cosúil le cróimiam, nicil, nó mangainéis.
Cén teocht a leáíonn cruach ag Fahrenheit?
In Fahrenheit, aistríonn an raon céanna go dtí thart ar 2500 ° F go 2800 ° F, arís ag athrú beagán ag brath ar an ngrád sonrach agus a ábhar cóimhiotalaithe.
An bhfuil leáphointe cruach dhosmálta difriúil ó phointe leá cruach carbóin?
Forluíonn an dá raon go suntasach. Is gnách go dtiteann cruach dhosmálta idir 1375 ° C agus 1530 ° C, agus de ghnáth go dtiteann cruach carbóin idir 1410 ° C agus 1530 ° C, mar sin is gnách go mbíonn an difríocht idir dhosmálta ar leith agus grád carbóin ar leith níos lú ná mar a bhíonn daoine ag súil leis.
Cén fáth a dteipeann cruach struchtúrach i dtinte i bhfad sula leánn sé?
Titeann an toilleadh ualachiompartha go mór nuair a théann cruach thart ar 500°C go 600°C, teocht atá i bhfad faoi bhun a raon leá. Tá an cruach fós soladach ag an bpointe sin, ach chaill sé an iomarca neart chun tacú lena ualach deartha.
Cad é an difríocht idir an pointe leá agus teocht brionnaithe?
Is é an pointe leá ná an áit a n-iompaíonn cruach go hiomlán leachtach. Is fuinneog oibre níos ísle í an teocht gaibhnithe, go hiondúil timpeall 1100°C go 1250°C i gcás go leor gráid, a roghnaítear go sonrach chun fanacht glan go maith ón raon leá agus fós ag déanamh an mhiotail bog go leor le hathmhúnlú.
An ardaíonn nó laghdaítear leáphointe cruach trí charbón a chur leis?
Má chuirtear carbón leis, laghdaítear an leáphointe. Tarraingíonn ábhar carbóin níos airde an raon leá síos, rud atá mar chuid den fáth a leánn steels uirlisí ardcharbóin go ginearálta ag teochtaí beagán níos ísle ná cruach éadrom carbóin an-íseal.
Cén fáth a dtugtar leáphointe cruach mar raon in ionad uimhir amháin?
Is cóimhiotal é cruach, ní eilimint íon é, mar sin níl aon leáphointe seasta amháin aige mar a dhéanann iarann íon. Aistríonn na teochtaí cruinn solidus agus leachtaithe leis an meascán sonrach d'eilimintí carbóin agus cóimhiotail i ngach grád.
Cé chomh te a théann linn táthú i gcomparáid le leáphointe cruach?
Ritheann linn snámha táthú stua táthú tipiciúil go maith os cionn raon leá mórchóir an bhunchruach, go minic timpeall 1600 ° C nó níos airde sa chrios stua láithreach, ós rud é go dteastaíonn go leor superheat ón bpróiseas chun comhleá iomlán idir an bonnmhiotal agus an filler a chinntiú.
An athraíonn leáphointe cruach de réir brú nó airde?
Aistríonn an leáphointe beagán le brú sa chiall teirmidinimiciúil dian, ach tá an éifeacht beag go leor ag gnáthchoinníollacha atmaisféaracha nach fachtóir praiticiúil é d'oibríochtaí foirnéise, brionnú nó táthú laethúil.
