Cad é Cóimhiotal Cruach: Comhdhéanamh, Cineálacha & Gaibhnithe

Cad é Cóimhiotal Cruach - Freagra Díreach

Go bunúsach is cóimhiotal iarainn agus carbóin é cruach, agus is gnách go mbíonn raon carbóin ann 0.02% go 2.14% de réir meáchain . Mar sin féin, nuair a fhiafraíonn daoine "cad é an cóimhiotal cruach," is minic a thagraíonn siad go sonrach do chruach cóimhiotail - catagóir cruach a théann níos faide ná cruach carbóin simplí trí eilimint chóimhiotalach amháin nó níos mó a ionchorprú, mar shampla cróimiam, nicil, moluibdín, vanadiam, mangainéise, sileacain, nó tungstain. Tugtar isteach na heilimintí breise seo d’aon ghnó chun airíonna meicniúla, fisiceacha nó ceimiceacha sonracha a fheabhsú nach féidir le carbón amháin a bhaint amach.

I dtéarmaí praiticiúla, tá cruach cóimhiotail roinnte ina dhá chatagóir leathan: cruach íseal-chóimhiotail , i gcás ina bhfuil an t-ábhar cóimhiotalaithe iomlán faoi bhun 8%, agus cruach ard-chóimhiotail , i gcás inar mó an t-ábhar cóimhiotalaithe iomlán ná 8%. Tagann cruach dhosmálta, cruach uirlisí, agus cruach ardluais go léir faoin gcatagóir ard-chóimhiotail. Cinneann comhcheangal sonrach agus tiúchan na n-eilimintí cóimhiotail go díreach neart, cruas, cruas, friotaíocht creimeadh agus táthaitheacht an chruach.

Is é ceann de na feidhmeanna tionsclaíochta is suntasaí a bhaineann le cruach cóimhiotail ná táirgeadh Gaibhneachta Cruach Alloy — comhpháirteanna a mhúnlaítear trí fhórsaí comhbhrúite a sheachadann struchtúr gránach níos fearr agus airíonna meicniúla i gcomparáid le teilgin nó stoc barraí meaisínithe. Mar sin ní féidir tuiscint a fháil ar chomhdhéanamh cruach cóimhiotail ó thuiscint conas a dhéantar na gaibhneachtaí seo a innealtóireacht agus a chur i bhfeidhm ar fud na dtionscal.

Na Buneilimintí Cóimhiotalacha i gCruach agus a Róil

Feidhmíonn gach eilimint chóimhiotalach a chuirtear le cruach cuspóir mhiotaleolaíochta ar leith. Clúdaíonn an miondealú seo a leanas na heilimintí is coitianta a úsáidtear agus na hairíonna sonracha a thugann siad:

Cróimiam (Cr)

Cuirtear cróimiam leis i méideanna ó 0.5% go 30% ag brath ar an iarratas. Ag tiúchan os cionn 10.5%, cruthaíonn sé ciseal ocsaíd éighníomhach ar an dromchla cruach, rud a fhágann go bhfuil a fhios againn mar chruach dhosmálta. I dtiúchan níos ísle, feabhsaíonn cróimiam hardenability, friotaíocht caitheamh, agus neart ardteochta. Tá cróimiam mar phríomhghné i ngráid cosúil le AISI 4140 agus 4340, agus tá siad seo i measc na ngrád is coitianta a shonraítear le haghaidh gaibhneachta Alloy Steel in iarratais ualachiompartha.

Nicil (Ni)

Feabhsaíonn nicil an déine, go háirithe ag teochtaí ísle, rud a fhágann go bhfuil sé fíor-riachtanach le haghaidh feidhmeanna crióigineacha agus trealamh don chomhshaol Artach. De ghnáth úsáidtear idir 1% agus 9% , feabhsaíonn nicil friotaíocht creimeadh freisin agus cabhraíonn sé le insínteacht a choinneáil tar éis cruaite. Úsáidtear cruach Grád 9Ni, ina bhfuil thart ar 9% nicil, go forleathan le haghaidh umair stórála gáis nádúrtha leachtaithe (GNL) a fheidhmíonn ag teocht chomh híseal le −196°C.

moluibdín (Mo)

Fiú i gcainníochtaí beaga - go hiondúil 0.15% go 0.30% — feabhsaíonn moluibdín go mór an hardenability, an fhriotaíocht shreapáin ag teochtaí ardaithe, agus an fhriotaíocht in aghaidh creimthe pollta. I steels cróimiam-moluibdín (CrMo), ar ábhair chaighdeánacha iad do phíopaí ardbhrú agus gaibhneachta Alloy Steel san earnáil giniúna cumhachta, tá moluibdín ríthábhachtach le haghaidh sláine struchtúrach fadtéarmach faoi thimthriallta teirmeach.

Vanaidiam (V)

Úsáidtear Vanaidiam i dtiúchan thíos de ghnáth 0.2% , ach tá a éifeacht scagtha gráin suntasach. Cruthaíonn sé cairbídí mín agus nítrídí a bhriseann teorainneacha gránach, rud a fhágann go bhfuil micreastruchtúir níos míne agus neart tuirse feabhsaithe. Úsáidtear gráid Vanadium-modhnaithe go coitianta i gcromáin bhrionnaithe, slata ceangail, agus bearnaí fearas áit a bhfuil saol tuirse ríthábhachtach.

Mangainéis (Mn)

Tá mangainéis i mbeagnach gach cruach, go hiondúil idir 0.3% agus 1.6% . Feidhmíonn sé mar dhíocsaídeoir, comhcheanglaíonn sé le sulfair chun giorracht te a chosc, agus méadaíonn sé neart agus hardenability. Léiríonn cruacha ard-mangainéise - cosúil le cruach Hadfield le timpeall 12-14% Mn - iompraíocht chruaithe oibre eisceachtúil, rud a fhágann go bhfuil siad oiriúnach d'fheidhmchláir atá resistant ó thionchar cosúil le trealamh mianadóireachta agus trasrianta iarnróid.

sileacain (Si)

Is díocsaídeoir é sileacain go príomha ach feabhsaíonn sé neart agus cruas freisin. I steels earraigh agus steels leictreacha, is féidir le hábhar sileacain a bheith chomh hard 4.5% , áit a laghdaíonn sé go mór caillteanais maighnéadacha agus feabhsaíonn sé friotachas leictreach. I steels struchtúracha cóimhiotail, déantar ábhar sileacain a rialú de ghnáth idir 0.15% agus 0.35%.

Tungstan (W) agus Cóbalt (Co)

Foirmíonn tungstain cairbídí cobhsaí a chothaíonn cruas ag teochtaí ardaithe - suas go dtí 600°C agus os a chionn — rud a fhágann go bhfuil sé fíor-riachtanach i cruacha uirlisí ardluais amhail M2 agus T1. Méadaíonn cóbalt cruas te tuilleadh agus úsáidtear é i gcomhar le tungstain in iarratais uirlisí gearrtha préimhe.

Gráid Coiteann Cruach Alloy agus a gComhdhéanamh

Tugann an tábla thíos achoimre ar roinnt gráid cruach cóimhiotail a úsáidtear go forleathan, a gcomhdhéanamh ainmniúil, agus a bpríomhréimsí iarratais, go háirithe maidir le gaibhneachta Alloy Steel:

Cad a Dhéanann Gaibhnithe Cruach Alloy Difriúil ó Fhoirmeacha Eile

Nuair a dhéantar cruach cóimhiotail a phróiseáil trí bhrionnú - i gcomparáid le réitigh, rollta, nó meaisínithe as billet - taispeánann an chomhpháirt mar thoradh air struchtúr inmheánach atá difriúil go bunúsach. Oibríonn brionnú an mhiotail faoi fhórsa comhbhrúiteach, te nó fuar, a ghnóthaíonn roinnt torthaí ríthábhachtacha miotalóireachta:

• Coigeartú gráin: Déanann an próiseas brionnú struchtúir grán teilgthe garbh a bhriseadh síos ina ngráinní mín, comhchothrom. Ciallaíonn gráinní níos míne toughness níos airde agus friotaíocht tuirse níos fearr. I ngaibhneachta Alloy Steel, déantar é seo a mhéadú le heilimintí scagtha gráin mar vanadium agus niobium.
• Ailíniú sreabhadh gráin: Nuair a dhéantar cruach cóimhiotail a bhrionnú go cruth gar-ghlan, leanann an sreabhadh gráin comhrian na coda seachas a bheith gearrtha trasna trí mheaisínithe. Feabhsaíonn an struchtúr gránach treo seo go mór neart teanntachta agus saol tuirse sa phríomhthreo struis - buntáiste ríthábhachtach i gcomhpháirteanna cosúil le crankshafts, slata ceangail, agus flanges.
• Deireadh a chur le folús inmheánach: Dúnann brionnú te ag teochtaí idir 1100°C agus 1250°C go hiondúil aon phaireachas inmheánach nó cuasáin chrapadh a d’fhéadfadh a bheith déanta le linn an tinne bunaidh a sholadú, agus táirge aonchineálach, dlúth mar thoradh air.
• Friotaíocht tionchair feabhsaithe: Mar thoradh ar an meascán de struchtúr grán mín agus sreabhadh snáithín treorach i gaibhneachta Alloy Steel tá luachanna tionchair Charpy V-notch is féidir a bheith ann. 30% go 50% níos airde ná teilgin choibhéiseacha a tástáladh sa treo trasnach.

Mar shampla, is féidir le brionnú AISI 4340 teaschóireáilte go neart teanntachta de 1000 MPa fuinneamh tionchair Charpy os cionn 80 J a thaispeáint ag teocht an tseomra, agus b’fhéidir nach mbainfeadh teilgin de chomhdhéanamh agus cóireáil teasa ach 50-60 J faoi choinníollacha comhionanna. Níl an difríocht seo ach acadúil - i bhfeidhmchláir atá ríthábhachtach don tsábháilteacht, cinneann sé an mairfidh comhpháirt i riocht ró-ualaithe nó an bhriseann sé go tubaisteach.

An Próiseas Gaibhnithe le haghaidh Cruach Chóimhiotail — Ó Bhille go Comhpháirt Chríochnaithe

Teastaíonn rialú cúramach ar gach céim den phróiseas déantúsaíochta chun gaibhneachta Alloy Steel d'ardchaighdeán a tháirgeadh. Seo thíos seicheamh táirgeachta tipiciúil le haghaidh comhpháirteanna cruach cóimhiotail te-brionnaithe:

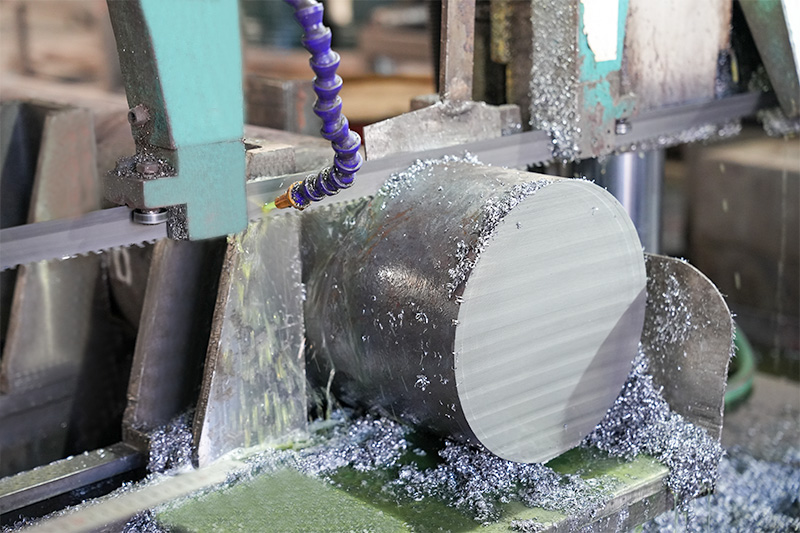

1. Roghnú agus deimhniú amhábhar: Faightear billéid nó dtinní cruach cóimhiotail ó dhéantóirí cruach a bhfuil ceimic teasa dhoiciméadaithe acu, rud a dheimhníonn go gcomhlíonann tiúchan na n-eilimintí cóimhiotalaithe an tsonraíocht. Is cleachtas caighdeánach é tástáil ultrasonaic ar an billet isteach le haghaidh feidhmeanna ríthábhachtacha.
2. Téamh: Déantar billéid a théamh i bhfoirnéisí gásbhreoslaithe nó leictreacha chuig an teocht bhrionnaithe chuí, go hiondúil idir 1100°C agus 1250°C don chuid is mó de na gráid ísealchóimhiotail. Coscann rialú teochta beacht decarburization an ciseal dromchla agus cinntíonn sé plasticity aonfhoirmeach tríd an tras-alt.
3. Oibríochtaí gaibhnithe: Ag brath ar an gcéimseata agus ar an sreabhadh gráin riachtanach, d'fhéadfadh an billet a bheith trína chéile, brionnaithe, tarraingthe amach, nó brúite i ndíosaí dúnta. Is gnách go dtáirgtear gaibhneachtaí Móra Cóimhiotail Cruach — amhail feirí brúshoithí ar mó iad ná 500 mm tollta — ar phreasa hiodrálacha ó Cumas 2,000 go 10,000 tonna .
4. Fuarú rialaithe: Tar éis brionnú a dhéanamh, cuireann fuarú rialaithe - in aer, i bhfoirnéis, nó faoi blaincéid inslithe - cosc ar fhoirmiú martensite crua a d'fhéadfadh an comhábhar a scoilteadh nó struis iarmharach a thabhairt isteach nach bhfuil oiriúnach le haghaidh cóireála teasa ina dhiaidh sin.
5. Cóireáil teasa: Déantar austenitizing, quenching, agus faghartha (QT) don chuid is mó de ghaibhnithe Alloy Steel chun an tsonraíocht maoine meicniúil deiridh a bhaint amach. Athróga ríthábhachtacha iad an teocht austenitizing, an meán múchadh (uisce, ola, nó polaiméir), agus teocht agus am faghartha. Mar shampla, is gnách go ndéantar gaibhneachtaí AISI 4140 atá ceaptha d’fheidhmchláir earraí feadánacha tíre ola (OCTG) a mheas idir. 540°C agus 650°C chun an chothromaíocht riachtanach de neart agus toughness a bhaint amach.
6. Tástáil neamh-millteach (NDT): Déantar gaibhneachta deiridh faoi thástáil ultrasonaic (UT), iniúchadh cáithníní maighnéadacha (MPI), nó iniúchadh treáite ruaime (DPI) chun sláine inmheánach agus dromchla a fhíorú sula seachadadh.
7. Tástáil agus deimhniú meicniúil: Déantar fáinní tástála nó faduithe atá brionnaithe go dlúth leis an gcomhpháirt a mheaisíniú le haghaidh tástála teanntachta, cruas agus tionchair. Déantar na torthaí a dhoiciméadú ar thuarascáil tástála ábhair (MTR) a ghabhann leis an gaibhniú don chustaiméir.

Tionscail a Bhraith Go Trom ar Ghaibhnithe Cruach Alloy

Tá an t-éileamh ar ghaibhnithe Alloy Steel á dtiomáint ag tionscail ina bhfuil sláine struchtúrach do-idirbheartaithe agus ina bhfuil iarmhairtí tromchúiseacha ag baint le teip — cibé acu eacnamaíoch, comhshaoil nó sábháilteacht an duine. Is iad na hearnálacha seo a leanas na tomhaltóirí is suntasaí:

Ola agus Gás

Déantar trealamh ceann tobair, comhlachtaí crann Nollag, comhlaí geata, flanges, agus nascóirí fomhuirí a mhonarú go rialta mar ghaibhnithe Alloy Steel. Gráid mar F22 (2.25Cr- 1Mo) , F91 (9Cr-1Mo-V), agus gráid íseal-teocht mar F8 agus F44 sonraithe faoi ASTM A182 le haghaidh feansaí agus feistis a oibríonn faoi ardbhrú agus teochtaí ardaithe nó fo-chomhthimpeallach. Cinntíonn an meascán de cheimic cóimhiotail agus próiseas brionnú go seasann na comhpháirteanna seo le brúnna tobair ar mó iad ná 15,000 psi agus go gcuireann siad in aghaidh scoilteadh hidrigine-spreagtha (HIC) i dtimpeallachtaí géarsheirbhíse.

Aeraspáis agus Cosanta

Déantar comhpháirteanna fearas tuirlingthe, baill struchtúracha aerfhráma, seaftaí innill, agus páirteanna córais airm a tháirgeadh mar ghaibhnithe Alloy Steel ó ghráid lena n-áirítear AISI 4340, 300M (4340 modhnaithe le breiseanna vanadiam agus sileacain), agus steels máirseála. Sáraíonn na riachtanais neart teanntachta deiridh do na hiarratais seo go rialta 1,700 MPa , le híosmhéideanna déine briste. Tá an próiseas brionnú riachtanach anseo mar ní féidir le haon phróiseas réitigh an teaglaim riachtanach de neart agus de chruas a bhaint amach go hiontaofa ag na leibhéil seo.

Giniúint Cumhachta

Tá rotors tuirbín gaile, seaftaí gineadóra, sliogáin soithigh brú, agus dioscaí tuirbín i stáisiúin chumhachta teirmeacha agus núicléacha traidisiúnta i measc na gaibhneachta Alloy Steel is mó agus is déine a tháirgtear. Is féidir le brionnú rótar tuirbín mór amháin meá a dhéanamh 100 tonna agus a cheangal ar seachtainí fuaraithe rialaithe agus cóireála teasa tar éis brionnú. Sonraítear ábhair ar nós cruach CrMoV (m.sh., 1Cr-1Mo-0.25V) agus gráid nicil-cróimiam-moluibdín-vanadium (NiCrMoV) le haghaidh a bhfriotaíocht fhadtéarmach creep ag teochtaí gaile suas le 565 ° C agus a bhfriotaíocht in aghaidh brioscaithe meon.

Feithicleach agus Iompar Trom

Úsáideann earnáil na ngluaisteán go forleathan gaibhneachta Alloy Steel le haghaidh comhpháirteanna traenacha cumhachta — cromáin, slata ceangail, camshafts, giaranna tarchurtha, agus cniogairí stiúrtha. Grád cóimhiotal meáncharbóin mar AISI 4140, 4340, agus 8620 Is iad na roghanna is coitianta. Tá tarraingt bainte amach ag steels gaibhnithe nua-aimseartha microalloyed (ina bhfuil breisithe beaga niobium, vanadium, nó tíotáiniam) toisc go n-éiríonn leo neart leordhóthanach a bhaint amach trí phróiseáil theirmeicniúil rialaithe gan gá le hoibríocht múchadh agus teochta ar leithligh, rud a laghdaíonn costas déantúsaíochta agus tomhaltas fuinnimh.

Trealamh Mianadóireachta agus Tógála

Déantar seaftaí tiomána, naisc rian ollscartaire, foircinn sorcóir hiodrálacha, agus bioráin buicéad le haghaidh sluaiste mianadóireachta agus tochailteoirí a tháirgeadh go rialta mar ghaibhnithe móra Alloy Steel. Bíonn luchtú timthriallach ard ag na comhpháirteanna seo in éineacht le caitheamh scríobach agus ualaí turrainge ócáideacha. Gráid a thairgeann cruas dromchla ard tar éis cóireála teasa — de ghnáth Luachanna cruas Brinell idir 300 agus 400 HB — is fearr iad maidir le caitheamh in aghaidh caitheamh, agus coinnítear neart croí imleor chun seasamh in aghaidh briste faoi thionchar.

Caighdeáin agus Sonraíochtaí a Rialaíonn Gaibhnithe Cruach Alloy

Sainmhíníonn caighdeáin idirnáisiúnta na teorainneacha comhdhéanamh ceimiceach agus na ceanglais maoine meicniúla le haghaidh gaibhneachta Alloy Steel a úsáidtear i dtionscail rialaithe. Caithfidh ceannaitheoirí agus innealtóirí a thuiscint cén caighdeán a bhaineann lena gcur i bhfeidhm sula sonrófar ábhar. Áirítear ar na caighdeáin is mó a ndéantar tagairt dóibh:

• ASTM A182: Sonraíocht chaighdeánach maidir le flanges píopaí cóimhiotal brionnaithe nó rollta agus cruach dhosmálta, feistis brionnaithe, agus comhlaí le haghaidh seirbhíse ardteochta. Clúdaíonn sé gráid F5, F9, F11, F22, F91, agus go leor eile de réir a n-ainmniúcháin CrMo.
• ASTM A336: Clúdaíonn sé gaibhneachta cruach le haghaidh páirteanna brú agus ardteochta, a úsáidtear le haghaidh soithí, comhlaí agus feistis i nginiúint cumhachta agus i bpróiseáil cheimiceach.
• ASTM A508: Gaibhneachta carbóin agus cruach cóimhiotail atá múchta agus tempered i bhfolús-chóireáil le haghaidh soithí brú — a úsáidtear go mór i bhfeidhmchláir soithí brú núicléach.
• EN 10250: Caighdeán Eorpach maidir le gaibhneachta cruach dísle chun críocha ginearálta innealtóireachta, le páirteanna a chlúdaíonn steels neamh-chóimhiotail, steels cóimhiotail speisialta, agus steels dhosmálta.
• ISO 9606 agus AS 1085: Caighdeáin réigiúnacha a rialaíonn cáilíocht bhrionnú cruach cóimhiotail i margaí náisiúnta ar leith.
• NACE MR0175 / ISO 15156: Ní caighdeán gaibhnithe per se é, ach sonraítear ceanglais maidir le comhpháirteanna cruach cóimhiotail a úsáidtear i dtimpeallachtaí ina bhfuil suilfíd hidrigine (H₂S) — lena n-áirítear teorainneacha cruais atá ríthábhachtach maidir le gaibhneachta i seirbhís ghéar ola agus gáis.

I gcás go leor feidhmchlár ríthábhachtach, ní leor an caighdeán amháin a shonrú. Ceanglais fhorlíontacha — amhail Forlíonadh S1 (Tástáil Charpy ag teocht íseal) , scrúdú ultrasonaic in aghaidh an ASTM A388, nó tástáil ionsamhlúcháin PWHT — a chur leis an ordú ceannaigh chun aghaidh a thabhairt ar rioscaí a bhaineann go sonrach le hiarratais nach gclúdaíonn an bunchaighdeán go hiomlán.

Airíonna Meicniúla: Mar a dhéanann Gaibhneachta Cruach Alloy Déan comparáid idir

Cuimsíonn na hairíonna meicniúla is féidir a bhaint amach le gaibhneachta Alloy Steel raon an-leathan ag brath ar ghrád, riocht cóireála teasa, agus méid na rannóige. Soláthraíonn an tábla seo a leanas sonraí ionadaíocha maoine do ghráid chruach chóimhiotail bhrionnaithe go coitianta sa riocht múchta agus tempered:

Is coincheap tábhachtach d'úsáideoirí gaibhneachta Alloy Steel an éifeacht méid alt . De réir mar a mhéadaíonn trasghearradh brionnaithe, fuaraíonn croí an chomhpháirt níos moille le linn múchadh, rud a fhágann go mbíonn cruas níos ísle agus luachanna neart i gcomparáid leis an dromchla. Tá sé seo tréithrithe ag hardenability - tomhaiste go hiondúil ag tástáil deireadh-quench Jominy. Coinníonn gráid le hardenability níos airde (cosúil le AISI 4340 versus AISI 4140) cruas ar bhealach níos comhsheasmhaí ar fud codanna níos mó, agus is é sin an fáth gurb é 4340 an rogha is fearr le haghaidh gaibhneachta trom-choda cosúil le seaftaí mór-trastomhas agus dioscaí tiubh.

Roghanna Cóireála Teasa le haghaidh Gaibhnithe Cruach Alloy

Is éard atá i gcóireáil teasa ná áit a aistrítear ceimic cóimhiotail an chruach go hairíonna meicniúla deiridh an bhrionnú. Táirgeann bealaí cóireála éagsúla próifílí maoine atá an-difriúil ón ngrád cruach cóimhiotail chéanna:

normalú

Déanann téamh go 870°C–950°C agus aer-fuaraithe an struchtúr gránach a bheachtú agus baintear strusanna inmheánacha as an bpróiseas gaibhnithe. Tá neart measartha agus cruas réasúnta ag gaibhnithe Cruach Alloy Normalaithe ach go ginearálta ní úsáidtear iad in iarratais struchtúracha éilitheacha nuair a bhíonn gá le hairíonna múchta agus tempered.

Quench agus Teocht (QT)

An chóireáil teasa is coitianta le haghaidh gaibhneachta struchtúracha Alloy Steel. Austenitizing (go hiondúil 840°C–880°C don chuid is mó de na gráid CrMo), múchadh tapa in ola nó uisce chun martensite a fhoirmiú, agus ina dhiaidh sin faghartha ag teocht rialaithe chun martensite brittle a dhianscaoileadh isteach i struchtúr martensite níos déine níos déine. Is í an teocht faghartha an príomh-luamhán chun an chothromaíocht neart-toughness a choigeartú - laghdaíonn teochtaí faghartha níos airde an neart ach méadaíonn sé an toughness agus insínteacht.

Annealing

Cruthaíonn anáil iomlán (téamh os cionn Ac3 agus fuarú foirnéise) an riocht is boige agus is inoibrithe - úsáideach le haghaidh gaibhneachta a dteastaíonn meaisínithe forleathan ina dhiaidh sin roimh chóireáil teasa deiridh. Déanann annealing spheroidize, a úsáidtear le haghaidh steels cóimhiotail ard-charbóin cosúil le 52100, cairbídí a thiontú ina gcáithníní sféarúla, ag uasmhéadú machinability agus cobhsaíocht tríthoiseach roimh chruachadh.

Carburizing agus Cás-chruachan

I gcás giaranna, camshafts, agus rásaí imthacaí brionnaithe ó ghráid ísealcharbóin mar AISI 8620, tugann carburizing (gás nó bhfolús) carbóin isteach sa chiseal dromchla go dtí doimhneacht de ghnáth. 0.8 mm go 2.0 mm , ina dhiaidh sin múchadh agus faghartha teocht íseal. Is é an toradh ná dromchla crua (60-63 HRC) le croí crua, tuirse-resistant - teaglaim atá riachtanach d'fheidhmchláir teagmhála-strus.

Cóireáil Teasa Iar-Tátha (PWHT)

Is gnách go n-éilíonn gaibhneachta Alloy Steel atá táthaithe isteach i gcóimeálacha déanta — go háirithe i bhfeidhmchláir shoithí brú agus píopaí — go n-éilíonn PWHT strus-mhaolú ar an gcrios táthaithe a bhfuil tionchar ag teas air agus an déineacht a athbhunú. Maidir le gráid CrMo, sonraítear teochtaí PWHT go beacht i gcóid amhail ASME Roinn VIII, go hiondúil i raon na 650°C go 760°C , a tionóladh ar feadh íosmhéid ama ag brath ar thiús an ailt.

Cruach Cóimhiotal vs Cruach Carbóin vs Cruach Dhosmálta — Na difríochtaí a Shoiléiriú

Le tuiscint a fháil ar an méid atá á shonrú ag cóimhiotal cruach, tá gá le soiléireacht ar na teorainneacha idir catagóirí éagsúla cruach, rud a mhearbhalltar go minic go praiticiúil:

Is fadhb eacnamaíoch innealtóireachta go bunúsach é an rogha idir na catagóirí seo do chomhpháirt bhrionnaithe. I bhformhór na gcásanna, cuireann gaibhneachta cruach cóimhiotail íseal-chóimhiotail an chothromaíocht is fearr ar chostais, ar fheidhmíocht mheicniúil agus ar mheaisíniúlacht. Ní roghnaítear gaibhneachta cruach dhosmálta ach amháin nuair a thugann an ceanglas creimthe nó an riachtanas sláinteachais údar maith don phréimh costais shuntasach - de ghnáth 3 × go 6 × an costas ábhartha i gcomparáid le grád íseal-chóimhiotail de neart inchomparáide.

Rialú Cáilíochta agus Iniúchadh Gaibhnithe Cruach Alloy

Tá an próiseas dearbhaithe cáilíochta do ghaibhnithe Alloy Steel in iarratais atá ríthábhachtach don tsábháilteacht cuimsitheach agus ilchisealach. Clúdaíonn clár iniúchta láidir na réimsí seo a leanas de ghnáth:

• Léirmheas ar anailís teasa: Déantar anailís ladle agus anailís táirge an déantóra cruach a fhíorú i gcoinne teorainneacha comhdhéanamh an chaighdeáin is infheidhme. Tá gnéithe ríthábhachtacha amhail fosfar agus sulfair coinnithe thíos 0.025% agus 0.015% faoi seach le haghaidh gaibhneachta ardcháilíochta, toisc go scarann na heilimintí seo le teorainneacha gráin agus laghdaíonn siad an déine.
• Cigireacht toise: Déantar gaibhnithe a sheiceáil i gcoinne an líníochta ag céimeanna sainithe — toisí mar-bhrionnaithe, toisí garbh-mheaisínithe, agus toisí meaisínithe deiridh — ag baint úsáide as uirlisí tomhais calabraithe, trealamh CMM, nó scanadh 3D le haghaidh céimseataí casta.
• Tástáil cruas: Déantar cruas Brinell nó Rockwell a thomhas ar an mbronnadh ag suíomhanna iolracha tar éis cóireála teasa chun freagairt aonfhoirmeach a fhíorú agus a dhearbhú go bhfuil an banna maoine bainte amach. I gcás gaibhnithe móra, d'fhéadfadh go mbeadh gá le suirbhéanna cruas trasna na trasghearrtha.
• Tástáil ultrasonaic (UT): Úsáidtear UT bhíoma díreach agus léas uillinne chun cuimsiú inmheánach, laps, seams, nó scoilteanna nach bhfuil le feiceáil ón dromchla a bhrath. Maidir le comhpháirteanna ríthábhachtacha, tá gá le clúdach toirtmhéadrach 100%, agus tá critéir diúltaithe chomh teann le méideanna coibhéiseacha poll bun cothrom (FBH) de 3 mm nó níos lú .
• Iniúchadh cáithníní maighnéadacha (MPI): Feidhmeach chun neamhleanúnachas dromchla agus gar-dhromchla a bhrath. Tá MPI éifeachtach go háirithe ar chruach cóimhiotail mar gheall ar a nádúr ferromagnetic, ag soláthar modh an-íogair chun lapaí brionnú, scoilteanna múchadh, agus seams dromchla a aithint.
• Tástáil millteach ó bhloic tástála: Déantar eiseamail teanntachta, eiseamail tionchair Charpy, agus eiseamail déine briste (nuair a éilíonn an tsonraíocht) a mheaisíniú as cúpóin tástála tiomnaithe a raibh an stair theirmeach céanna acu agus a bhí sa bhrionnú táirgthe. Déantar torthaí tástála a dhoiciméadú sa tuarascáil tástála ábhair (MTR), arb ionann é agus an taifead inrianaitheachta don bhrionnú.

Is cleachtas caighdeánach é cigireacht tríú páirtí ag údarás iniúchta aitheanta — amhail DNV, Bureau Veritas, Lloyd’s Register, nó TÜV — maidir le gaibhneachta Alloy Steel atá ceaptha d’fheidhmchláir núicléacha, amach ón gcósta nó d’fheidhmchláir rialáilte eile, ag soláthar fíorú neamhspleách go gcomhlíonann próisis agus torthaí tástála an mhonaróra na ceanglais atá luaite.

Treochtaí atá ag Teacht Chun Cinn i gCruach Alloy agus Teicneolaíocht Gaibhnithe

Níl an réimse cruach cóimhiotail agus gaibhneachta Alloy Steel statach. Tá roinnt forbairtí suntasacha ag athmhúnlú an tírdhreacha maidir le roghnú ábhar, modhanna táirgthe, agus teorainneacha feidhmithe:

Cruacha Gaibhnithe Micrail-chomhalaithe (HSLA).

Baineann steels ard-chóimhiotail íseal-neart (HSLA) amach neart atá inchomparáide le gráid múchta agus tempered trí phróiseáil teirmeicniúil rialaithe agus micrea-bhreisiúcháin niobium ( 0.03%–0.05% Nb ), vanadiam, agus tíotáiniam. Sa bhrionnú feithicleach, chuir sé seo ar chumas deireadh a chur leis an gcéim quench-and-temper chun slata agus cromáin a nascadh, ag laghdú tomhaltas fuinnimh, am timthriall agus saobhadh. Soláthraíonn deascadh cruaite le linn fuaraithe rialaithe láidreachtaí toraidh de 600–900 MPa gan céim cóireála teasa ar leith.

Steels Ard-Neart le haghaidh Fuinneamh Gaoithe

Léiríonn príomhseafta tuirbín gaoithe amach ón gcósta agus tithe iompróra pláinéid earnáil atá ag dul i méid ar éileamh ar ghaibhnithe móra Alloy Steel. Teastaíonn ard-dhianacht ó na comhpháirteanna seo ag teochtaí síos go −40°C in éineacht le saolré fada tuirse faoi luchtú aimplitiúid athraitheach. Forbraíodh gráid thiomnaithe le ceimicí CrNiMo optamaithe agus cóireáil cruth sulfair rialaithe (créanna tearca nó breiseanna cailciam) go sonrach chun freastal ar an Saol dearadh 20 bliain riachtanais na n-iarratas seo.

Dearadh Próiseas Gaibhnithe Insamhladh-Tiomáinte

Úsáidtear bogearraí anailíse eilimintí críochta (FEA) mar DEFORM, Simufact, agus QForm go rialta anois chun sreabhadh miotail, líonadh bás, dáileadh brú, agus éabhlóid teochta a insamhail le linn comhpháirteanna cruach cóimhiotail a chruthú. Ligeann sé seo d'innealtóirí próisis céimseata bás, seicheamh brionnú, agus cóimheasa laghdaithe a bharrfheabhsú roimh an gcéad triail fhisiceach, ag laghdú rátaí fuíoll agus ag giorrú amlínte forbartha le haghaidh gaibhneachta casta Alloy Steel. Is féidir le samhlacha micreastruchtúr cúpláilte éabhlóid mhéid gráin a thuar freisin agus iompar claochlaithe céime le linn brionnú agus cóireála teasa ina dhiaidh sin.

Stóráil Hidrigin agus Feidhmchláir Breosla

Tá fás an gheilleagair hidrigine ag tiomáint an éilimh ar ghaibhnithe Alloy Steel atá in ann seasamh in aghaidh an bhrabús hidrigine - meicníocht dhíghrádaithe thar a bheith dúshlánach ina scaipeann hidrigin adamhach isteach sa laitís cruach agus a laghdaíonn insínteacht agus righneas briste. Tá gráid le cion carbóin laghdaithe, méid gránach rialaithe, agus micreastruchtúir martensite nó bainíteacha tempered á shonrú le haghaidh soithí brú hidrigine agus comhpháirteanna píblíne, agus tá modhanna measúnaithe meicníochta briste á gcur i bhfeidhm chun teorainneacha struis oibriúcháin sábháilte a shocrú.

Ag roghnú an Chóir Grád Cruach Alloy le haghaidh Comhpháirt Brionnaithe

Chun an grád cruach cóimhiotal ceart a roghnú le haghaidh feidhmchlár brionnú ar leith, tá gá le riachtanais iomaíochta iolracha a chothromú. Soláthraíonn an seicliosta seo a leanas cur chuige struchtúrtha maidir le roghnú na ngrád:

• Sainmhínigh na ceanglais maoine meicniúla: Íos-neart teanntachta, neart toraidh, fadú, agus fuinneamh tionchair ag an teocht dearaidh. Cinneann na luachanna seo, in éineacht le fachtóirí sábháilteachta cuí, an leibhéal neart a theastaíonn.
• Aimsigh méid na rannóige: Mar a pléadh, tá gráid hardenability níos airde ag teastáil ó ranna níos mó chun tréchruachan a bhaint amach. Maidir le codanna atá os cionn 100 mm ar trastomhas nó ar thiús, is fearr gráid le breisithe nicil agus moluibdín — amhail 4340 nó EN24 — ná gráid CrMo níos simplí amhail 4140.
• Déan an timpeallacht oibriúcháin a mheas: An fachtóir é creimeadh, ocsaídiú nó nochtadh hidrigine? Teastaíonn gráid CrMo nó CrMoV de ghnáth le haghaidh seirbhíse ardteochta os cionn 400 ° C. Féadfaidh cóireáil dromchla, cumhdach nó aistriú go cruach dhosmálta a bheith ag teastáil ó thimpeallachtaí creimneach má tá an liúntas creimthe toirmeascach.
• Smaoinigh ar shrianta táthúcháin agus déantúsaíochta: Méadaíonn luachanna coibhéis charbóin níos airde (CE) an baol scoilteadh táthúcháin. Más rud é go mbeidh an brionnú táthaithe, roghnaigh grád le CE thíos 0.45 nuair is féidir, nó pleanáil le haghaidh réamhtheas cuí, rialú teochta idirbhealaigh, agus PWHT.
• Seiceáil infhaighteacht agus costas: Tá gráid préimhe mar 4340 agus EN24 ar fáil go héasca ar fud an domhain, ach d’fhéadfadh go mbeadh amanna luaidhe níos faide agus préimheanna níos airde ag gráid níos speisialaithe. Deimhnigh infhaighteacht ón soláthraí beartaithe sa mhéid riachtanach sula sonrófar é.
• Deimhnigh comhlíonadh an chóid nó an chaighdeáin is infheidhme: Ní cheadaíonn go leor tionscal roghnú gráid treallach — féadfaidh an cód dearaidh is infheidhme (ASME, EN, DNV, MIL-SPEC) srian a chur ar na gráid is incheadaithe. Deimhnigh i gcónaí go bhfuil an grád cruach cóimhiotail roghnaithe liostaithe nó ceadaithe faoin gcaighdeán rialaithe don iarratas.

Nuair a dhéantar na fachtóirí seo a mheas go córasach, déantar cinneadh innealtóireachta dea-shainithe seachas buille faoi thuairim a dhéanamh ar roghnú cruach cóimhiotail chuí le haghaidh gaibhneachta Alloy Steel. Cruthaíonn an infheistíocht i roghnú ábhar ceart ag an gcéim deartha go seasta costas saolré iomlán níos ísle, riosca teip laghdaithe, agus feidhmíocht seirbhíse níos intuartha ná droch-rogha ábhair a cheartú tar éis an fhíric.
