Cén Cineál Cóimhiotail Is Cruach? An Freagra Díreach
Go bunúsach is ea cruach cóimhiotal iarann-charbóin , i gcás ina raonta ábhar carbóin ó 0.02% go 2.14% de réir meáchain. Athraíonn an banna cúng carbóin sin go dtí an t-ábhar atá in ann droichid a chuimsiú, tuirbíní a thógáil agus cnámh droma an bhonneagair nua-aimseartha a chruthú. Taobh amuigh den bhun-chomhcheangal iarainn-charbóin seo, Cruach Cóimhiotail tugtar isteach eilimintí cóimhiotalaithe breise - mar mhangainéis, cróimiam, nicil, moluibdín, vanaidiam, agus sileacain - chun airíonna meicniúla, teirmeacha agus ceimiceacha sonracha a innealtóireacht nach féidir le cruach gnáthcharbóin a bhaint amach.
Tá an téarma "cruach cóimhiotail" beacht agus leathan. Sa chiall mhiotaleolaíochta is déine, is cóimhiotal é gach cruach toisc go bhfuil dhá eilimint ar a laghad ann. Ach i gcleachtas tionsclaíoch, tagraíonn "cruach cóimhiotal" go sonrach do steels nuair a chuireann breisithe d'aon ghnó d'eilimint chóimhiotalach amháin nó níos mó feidhmíocht níos faide ná na gráid chaighdeánacha cruach carbóin. Nuair a dhéantar an t-ábhar seo a mhúnlú trí fhórsa comhbhrúiteach agus é te nó fuar, is é an tnóadh Cruach Cóimhiotail forgings — comhpháirteanna a bhfuil meas orthu mar gheall ar a sreafaí treo arbhair, déine níos fearr agus friotaíocht tuirse thar timpeallachtaí seirbhíse éilitheacha.
Conas a Aicmítear Cruach mar Chóimhiotal
Aicmíonn metallurgists cóimhiotail bunaithe ar a mbonn-mhiotal agus nádúr na n-eilimintí breise. Suíonn cruach laistigh den teaghlach níos leithne de cóimhiotail neamhfheiriúla — cóimhiotail arb é iarann an eilimint cheannasach. Laistigh de chóimhiotail neamhfheiriúla, tarraingíonn an cion carbóin an chéad mhórlíne roinnte:
Laistigh den teaghlach cruach, coinníonn Institiúid Iarainn agus Cruach Mheiriceá (AISI) agus Cumann na nInnealtóirí Feithicleach (SAE) córas ainmnithe a nglactar go forleathan leis. Iompraíonn cruacha carbóin tiúchana ísle d’eilimintí cóimhiotalaithe, ach sáraíonn cruacha cóimhiotail na tiúchana tairsí seo a leanas d’aon ghnó (mar atá sainmhínithe ag AISI) d’aon eilimint amháin: 1.65% mangainéise, 0.60% sileacain, nó 0.60% copar , nó go n-áirítear íosmhéideanna sonraithe alúmanaim, cróimiam, cóbalt, niobium, moluibdín, nicil, tíotáiniam, tungstain, vanadiam, nó siorcóiniam.
Baineann an t-aicmiú seo go mór le soláthar, cáilíocht nós imeachta táthúcháin, pleanáil cóireála teasa, agus táirgeadh Gaibhneachta Cruach Alloy . Caithfidh siopa brionnaithe a fhoinsiú 4340 cruach cóimhiotail (grád nicil-cróimiam-moluibdín) é a chóireáil go difriúil ó chruach carbóin simplí 1045 i dtéarmaí teocht réamhthéite, meáin múchadh, agus timthriallta faghartha.
| Cruach Category | Ábhar Carbóin | Eilimintí Cóimhiotail Eochair | Feidhmchláir tipiciúla |
|---|---|---|---|
| Cruach Ísealcharbóin | 0.02%–0.30% | Mn, Si (mionaoiseach) | Leathán miotail, sreang, bíomaí struchtúracha |
| Cruach Meán-Carbóin | 0.30%–0.60% | Mn, Si | Seafta, giaranna, rothaí iarnróid |
| Cruach Ard-Carbóin | 0.60%–2.14% | Mn, Si | Springs, uirlisí gearrtha, sreang pianó |
| Cruach Íseal-chóimhiotail | 0.10%–0.50% | Cr, Ni, Mo, V (<5% san iomlán) | Soithí brú, píblínte, gaibhneachta Alloy Steel |
| Cruach Ard-chóimhiotail (m.sh. dhosmálta) | Athraíonn | Cr (>10.5%), Ni, Mo | Trealamh bia, feistí leighis, mara |
Cad a Dhéanann Gach Eilimint Chóimhiotalaithe i ndáiríre le Cruach
Chun a thuiscint cén fáth a ndéantar cruach a fhoirmiú ar an mbealach atá sé, ní mór a fhios a bheith agat cad a chuireann gach eilimint leis. Baineann an t-eolas seo go háirithe le Gaibhneachta Cruach Alloy , i gcás ina mbraitheann an microstructure deiridh ar an cheimic cóimhiotail ag idirghníomhú leis an teocht brionnú, cóimheas laghdaithe, agus cóireáil teasa ina dhiaidh sin.
Carbón
An ghné is mó tionchair. Ardaíonn gach méadú 0.10% ar charbóin neart teanntachta thart ar 65–70 MPa agus laghdaítear insínteacht. Cruthaíonn carbón cairbíd iarainn (Fe3C, cementite), a chruann an mhaitrís. Ag leibhéil níos airde, meath géar ar weldability agus toughness tionchair.
Mangainéis
I láthair i mbeagnach gach cruach tráchtála ag 0.30%–1.80%. Mangainéis desulfurizes an leá, a chosc te-ganntanas. Méadaíonn sé an hardenability freisin — an doimhneacht lenar féidir cruach a chruachan — rud a fhágann go bhfuil sé fíor-riachtanach i ngráid Struchtúracha Alloy Steel agus i ngaibhneachta troma.
Cróimiam
Curtha leis ó 0.50% aníos le haghaidh hardenability agus friotaíocht caitheamh. Ag leibhéil os cionn 10.5%, cruthaíonn cróimiam ciseal ocsaíd éighníomhach féin-leighis, ag sainmhíniú cruach dhosmálta. I steels uirlisí agus steels dísle, soláthraíonn cairbídí cróimiam friotaíocht scríobadh eisceachtúil. Coitianta i cruach imthacaí 52100 agus cruach uirlis H13.
nicil
Neartaíonn nicil ferrite gan toughness a laghdú, meascán annamh. Tá sé éifeachtach go háirithe ag teochtaí fo-nialais, agus is é sin an fáth go n-úsáidtear steels cóimhiotail nicil (m.sh., cruach 9% Ni) le haghaidh stórála gáis leachtaithe ag -196 ° C. I Cruach Cóimhiotail forgings maidir le trealamh tuirlingthe aeraspáis nó feidhmeanna cosanta, tá cion nicil 1.8%–4.0% coitianta (mar atá i 4340 agus 300M).
moluibdín
Feabhsaíonn breisithe beaga fiú (0.15%–0.30%) an hardenability agus cuireann siad cosc ar bhrabús meon — cailleann an déine a tharlaíonn nuair a choinnítear nó nuair a fhuaraítear cruach cóimhiotail áirithe go mall trí 250°C–400°C. Feabhsaíonn moluibdín freisin neart ardteochta, rud a fhágann go bhfuil sé riachtanach i steels creep-resistant do threalamh giniúna cumhachta.
Vanaidiam
Scagaire gráin. Bioráin chomhdhúile Vanaidiam agus nítrídí teorainneacha gráin austenític le linn oibriú te agus cóireála teasa, a choinneáil ar an microstructure fíneáil. Feabhsaíonn méid an ghráin mhíne láidreacht agus déine araon ag an am céanna — comhbhabhtáil atá deacair ar shlí eile a bhaint amach. Úsáidtear Vanaidiam i steels micrea-challoyed, crankshafts brionnaithe, agus steels uirlisí ardluais.
sileacain
Deoxidizer le linn cruach a dhéanamh, neartaíonn sileacain ferrite freisin. Ag leibhéil 1%–2%, is í an phríomheilimint chóimhiotalaithe i steels earraigh (m.sh., 9260) agus cruacha leictreacha, áit a laghdaíonn sé croí-chaillteanais trí fhriotaíocht leictreach a mhéadú. Ardaíonn sileacain an teorainn leaisteacha, agus is é sin an fáth gur cruach cóimhiotail sileacain-mangainéise iad spriongaí coil seachas gráid gnáthcharbóin.
bórón
Iontach cumhachtach ag breiseanna bídeacha. Chomh beag le 0.0005%–0.003% méaduithe bórón hardenability go suntasach gan cur isteach ar airíonna meicniúla eile. Ligeann steels atá cóireáilte le bórón (an iarmhír "B" sna sonrúcháin AISI, m.sh., 10B30) laghdú ar eilimintí níos costasaí amhail nicil agus moluibdín, rud a laghdaíonn costas gan an cumas tré-chruachan a íobairt.
Gaibhneachta Cruach Alloy: Cén Fáth a Bhfuil Gaibhniú An Próiseas Ceart do Alloy Steel
Ní chruthaítear gach comhpháirt cruach cothrom, fiú nuair a dhéantar iad as ceimic chomhionann. Cinneann an bealach déantúsaíochta - réitigh, meaisínithe ó bharra, nó brionnú - struchtúr inmheánach na coda agus dá bhrí sin a fheidhmíocht faoi ualach. Gaibhneachta Cruach Alloy sraith buntáistí struchtúracha a sheachadadh nach féidir le haon phróiseas eile a mhacasamhlú go hiomlán.
Sreabhadh Gránach agus Neart Treo
Nuair a bhíonn billet cruach cóimhiotail brionnaithe, déanann an dífhoirmiúchán plaisteach struchtúr gráin na miotail a ailíniú feadh comhrianta na coda. Tugtar sreabhadh snáithín nó sreabhadh gráin. I seafta cromáin bhrionnaithe, mar shampla, fillteann na línte grán go leanúnach thart ar gach caith agus dialann, ag leanúint cruth na comhpháirte. Freastalaíonn cromán meaisínithe gearrtha ó stoc barra na línte gránach sin, rud a fhágann go bhfuil an grán deiridh nochta ag pointí tiúchana struis. An toradh: is minic a sháraigh cromáin bhrionnaithe na coibhéisí meaisínithe faoi luchtú coibhéiseach tuirse faoi fhachtóir 2-3 × i gcomparáidí tástála tuirse foilsithe (Lámhleabhar ASM, Imleabhar 14A, Oibriú Miotail: Bulcfhoirmiú).
Díothú Porosity agus Aonfhoirmeacht Dlúis
Tá porosity crapadh dúchasach, pores gáis, agus deighilt dendritic ag cruach theilgthe - agus cruthaíonn siad seo go léir spotaí laga áitiúla. Titeann na fórsaí comhbhrúiteacha agus iad ag cruthú na bhfolús seo dúnta. Táirgeann tinne de 4340 cruach cóimhiotail a thosaíonn le porosacht intomhaiste gaibhniú le folús inbhraite gar-nialas trí iniúchadh ultrasonaic de réir caighdeáin ASTM A388. Tá sé seo thar a bheith tábhachtach maidir le comhpháirteanna brú ina bhfuil na comhlaí, i gcás ina mbeadh cosáin sceite inmheánacha trí phaireachas do-ghlactha.
Airíonna Meicniúla Sármhaithe
Insíonn comparáid dhíreach an scéal go soiléir:
| Maoin | 4340 Gaibhnithe Cruach Alloy (Q&T) | 4340 Cruach Theilgthe (Q&T) |
|---|---|---|
| Neart Teanntachta Deiridh | 1,034–1,172 MPa | 930–1,000 MPa |
| Neart Toradh | 862–1,000 MPa | 760–860 MPa |
| Tionchar Charpy (CVN) | 54–81 J ag -40°C | 27–41 J ag -40°C |
| Teorainn Tuirse (R = -1) | ~586 MPa | ~448 MPa |
| Laghdú ar Achar (%) | 58–65% | 35–45% |
Gráid Choiteanna a Úsáidtear i Gaibhnithe Cruach Alloy
- 4130 (Cromóil): 0.28-0.33% C, 0.80-1.10% Cr, 0.15-0.25% Mo. Úsáidtear é i bhfeistis struchtúracha aerárthach, cages rolla, agus frámaí rothar. Táthú maith le haghaidh cruach cóimhiotail.
- 4140: 0.38–0.43% C, 0.80–1.10% Cr, 0.15–0.25% Mo. An cruach íseal-chóimhiotail is mó a úsáidtear ar fud an domhain. I measc na gaibhnithe tá coiléar druileála ola-réimse, giaranna, díslí agus dúntóirí.
- 4340: 0.38–0.43% C, 1.65–2.00% Ni, 0.70–0.90% Cr, 0.20–0.30% Mo. Ceann de na cruacha cóimhiotail struchtúracha is cumasaí. Úsáidtear é le haghaidh fearas tuirlingthe aerárthach, cromáin mhóra, agus comhpháirteanna ordanáis a dteastaíonn neart an-ard le cruas leordhóthanach.
- 8620: 0.18–0.23% C, 0.40–0.70% Ni, 0.40–0.60% Cr, 0.15–0.25% Mo. Cruach cás-chruaite. Déantar gaibhneachta a charbú nó a charbónitridiú ina dhiaidh sin chun dromchla crua caitheamh-resistant a tháirgeadh thar chroílár dian. Caighdeán do ghiaranna fáinne agus pinion.
- 52100: 0.93–1.05% C, 1.35–1.60% Cr. Cruach ardcharbóin ar a bhfuil cróimiam. Úsáidtear é beagnach go heisiach i imthacaí eilimint rollta, áit a bhfuil cruas dromchla 60-64 HRC ag teastáil tar éis cruaite.
- 300m: A modhnaithe 4340 le sileacain breise (1.45-1.80%) agus vanadium. Is féidir láidreachtaí teanntachta os cionn 1,930 MPa a bhaint amach. Úsáidtear é in aeraspáis ríthábhachtach gaibhneachta Cruach Alloy áit a bhfuil meáchan agus neart araon ar phréimh.
Cineálacha Móra Cruach Alloy agus a Róil Thionsclaíoch
Cuimsíonn an chatagóir níos leithne de chruach cóimhiotail roinnt fo-theaghlaigh ar leith, gach ceann acu a ndearnadh innealtóireacht orthu le haghaidh sraith shonrach éileamh feidhmíochta. Ní lipéid mhargaíochta amháin iad seo - tá fealsúnacht cheimic ar leith ag gach cineál agus déantar cóireáil theas air ar bhealach difriúil.
Cruach Íseal-chóimhiotail Ard-neart (HSLA)
Tá níos lú ná 0.35% de charbóin i steels HSLA agus breisithe beaga de niobium, vanadium, tíotáiniam, nó copar - de ghnáth níos lú ná 2%. In ainneoin na ceimice measartha, baintear láidreachtaí toraidh de 350–700 MPa amach trí mhionchoigeartú gránach agus cruaite deascadh seachas trí chruachan. Úsáidtear gráid HSLA cosúil le A572 Grád 50, A36, agus API 5L X70 i cruach struchtúrach le haghaidh foirgnimh, droichid agus píblínte. Mar gheall ar a n-weldability agus a gcostas níos ísle i gcomparáid le steels cóimhiotail traidisiúnta bhí siad ceannasach i dtógáil ó na 1960idí. Measann an World Steel Association (worldsteel.org) gurb ionann steels HSLA agus thart ar 12% den chruach uile a tháirgtear ar fud an domhain.
Cruach Dhosmálta
Sainithe ag íosmhéid de 10.5% cróimiam , is é cruach dhosmálta an teaghlach cruach ard-chóimhiotail is airde. Imoibríonn cróimiam le hocsaigin atmaisféarach chun scannán Cr2O3 nanaiméadar-tiubh a fhoirmiú a ghníomhaíonn an dromchla agus a chuireann cosc ar ocsaídiú breise. Tá difríocht idir na gráid mhóra - 304, 316, 410, 17-4 PH - ó thaobh ábhar nicil, suimiú moluibdín, agus leibhéal carbóin. Tá gráid Austenític (300-sraith) neamh-mhaighnéadach agus cuireann siad friotaíocht creimeadh den scoth; tá gráid martensitic (400-sraith) crua-dhian agus úsáidtear iad le haghaidh sceanra, uirlisí máinliachta, agus gaibhneachta Alloy Steel a éilíonn cruas agus friotaíocht creimeadh araon.
Cruach Uirlis
Is cruacha cóimhiotail iad steels uirlisí a dhéantar innealtóireacht chun ábhair eile a ghearradh, a mhúnlú nó a fhoirmiú. Gnóthaíonn siad cruas 55–68 HRC trí ardcharbóin (0.60%–2.30%) agus eilimintí cóimhiotalaithe a fhoirmíonn cairbídí crua. Roinneann an t-aicmiú AISI steels uirlisí ina ngrúpaí: W (uisce-chruachan), O (ola-chruachan), D (cruach bás), H (te-obair), M (ardluais moluibdín), agus T (ardluais tungstain). Is é H13, cruach uirlis te-oibre cróimiam 5%, an t-ábhar bás caighdeánach le haghaidh bás-réitigh alúmanaim agus bás te-brionnaithe. Tá tungstain, moluibdín, cróimiam, agus vanadium i steels ardluais M2 agus M4 chun cruas a choinneáil ag teochtaí gearrtha os cionn 600 ° C.
Cruach Maraging
Fotheaghlach neamhghnách: tá carbón an-íseal (faoi 0.03%) ag steels máirseála ach tá 17%–19% nicil iontu, móide cóbalt, moluibdín, agus tíotáiniam. Neartaíonn siad ní trí martensite carbóin ach trí fhrasú comhdhúile idirmhiotalacha le linn aosaithe ag timpeall 480°C. Is é an toradh ná láidreachtaí teanntachta de 1,400–2,400 MPa le cruas briste i bhfad níos airde ná cruacha ardcharbóin ag an neart céanna. I measc na n-úsáidí tá cásálacha mótair roicéad, gaibhneachta aerárthaigh ultra-ard-láidre, agus uirlisí beachta chun comhchodanna aeraspáis a dhéanamh.
Cruach Bearing
Teastaíonn fíorghlantacht ó chruach imthacaí, 52100 agus M50 go príomha, — arna thomhas i gcodanna in aghaidh an mhilliúin ocsaigine agus sulfair — toisc go bhfeidhmíonn cuimsiú neamh-mhiotalacha mar shuíomhanna tosaithe crack tuirse i dteagmháil rollach. Is modhanna caighdeánacha táirgeachta iad athmhéadú stua bhfolús (VAR) nó leá electroslag (ESR). Soláthraíonn an cruach a bhíonn mar thoradh air, nuair a chruann go 60-64 HRC agus talamh beachtas é, saol tuirse teagmhála rollach arna thomhas i billiúin timthriallta struis. Is ionann steels imthacaí agus ceann de na hiarratais is déine maidir le rialú cáilíochta cruach cóimhiotail.
An Próiseas Gaibhnithe do Alloy Steel: Ó Billet go Cuid Críochnaithe
Ag táirgeadh Gaibhneachta Cruach Alloy is próiseas déantúsaíochta ilchéime é a éilíonn smacht dlúth ag gach céim. Idirghníomhaíonn ceimic an chruach, an fhuinneog teocht le haghaidh oibre, an trealamh a úsáidtear, agus an chóireáil teasa a chuirtear i bhfeidhm ina dhiaidh sin chun na hairíonna deiridh a chinneadh.
Ullmhúchán Stoc
Sroicheann cruach cóimhiotail an bhrionnú mar thinní, blooms, billéid, nó barraí. Maidir le gaibhneachta criticiúla aeraspáis nó earnáil an fhuinnimh, féadfar an cruach a tháirgeadh trí bhíthin leá stua bhfolús (VAR) or leá electroslag (ESR) cuimsiú sulfíde agus cion ocsaigine a laghdú go leibhéil an-íseal. Déantar an t-ábhar isteach a iniúchadh go ultrasonaic (in aghaidh an ASTM A388 nó a chomhionann) agus ní mór dó ceanglais cheimice agus glaineachta sonraithe a chomhlíonadh sula dtosaítear ar phróiseáil.
Téamh go Teocht Gaibhnithe
Tá raonta teochta brionnú sonracha ag steels cóimhiotail. I gcás 4140, is gnách go mbíonn an raon gaibhnithe Ó 1,177°C go 982°C (2,150°F go 1,800°F) . Caithfidh an téamh a bheith mall agus aonfhoirmeach i bhfoirnéisí gásbhreoslaithe nó frithsheasmhachta leictrigh chun grádáin theirmeacha a sheachaint a d'fhéadfadh an billet a bhriseadh. Cinntíonn an t-am sáithithe go bhfuil an billet ag teocht go haonfhoirmeach ar fud a thrasghearrtha - ríthábhachtach do ghaibhnithe ar thrastomhas mór os cionn 300 mm, áit a gcuireann idirleathadh teirmeach teorainn le cé chomh tapa agus a théann an croí.
Oibríocht Gaibhnithe
Ag brath ar chéimseata na bpáirtithe agus ar mhéid an táirgthe, féadfar brionnú a dhéanamh ar casúr (titim domhantarraingthe, aeroibrithe, nó frithshéid), preas meicniúil, preas hiodrálach, nó muileann rollta fáinne. Brionnú oscailte-bás cruthaíonn sé an billet idir díslí comhréidh nó dísle comhrianta, ag tógáil sreabhadh gráin go hincriminteach - a úsáidtear le haghaidh seaftaí móra, dioscaí agus cruthanna saincheaptha. Dúnadh-bás (impression-die) brionnú brúitear an billet te isteach i gcuasanna dísle comhoiriúnaithe, ag táirgeadh páirteanna gar-líon-chruth le comhsheasmhacht tríthoiseach den scoth agus bailchríoch dromchla.
Fuarú Rialaithe
Tar éis brionnú, ní mór comhpháirteanna cruach cóimhiotail a fhuaraithe ar bhealach rialaithe chun scoilteadh a sheachaint (ó ghrádáin theirmeacha) agus chun cosc a chur ar fhoirmiú martensite crua, brittle. Is minic a chuirtear gaibhneachta Cruach Alloy Móra i mboscaí nó i gclais inslithe, curtha i gaineamh, nó fuaraithe go mall i bhfoirnéisí. Déanann an chéim annealing nó normalaithe seo homogenizes freisin ar an microstructure agus faoiseamh a strus a chruthú, ag ullmhú an chuid le haghaidh cóireála teasa nó meaisínithe ina dhiaidh sin.
Cóireáil Teasa: quench agus Temper
Faigheann an chuid is mó de na gaibhneachta Alloy Steel atá beartaithe le haghaidh seirbhíse struchtúracha a quench-agus-temper (Q&T) cóireáil teasa. Déantar an brionnú a austenitized - téite go 845 ° C - 899 ° C le haghaidh 4140, mar shampla - ansin múchtar go tapa é in ola, uisce nó polaiméir chun martensite a fhoirmiú. Déantar an martensite a mheas ansin (aththéite go 150°C–650°C) chun insínteacht agus déine a athbhunú agus an chuid is mó den chruas a fuarthas a choinneáil. Is é an teocht faghartha an príomh-luamhán chun neart agus déineacht a chothromú: tá neart níos airde ag teochtaí níos ísle; laghdaíonn teochtaí níos airde neart ach feabhsaítear toughness tionchair.
Cigireacht agus Tástáil
Déantar iniúchadh tríthoiseach ar ghaibhnithe Cruach Alloy críochnaithe, tástáil mheicniúil (teanntachta, cruas, tionchar Charpy), agus scrúdú nondestructive (NDE) sula seachadadh. Aimsíonn tástáil ultrasonaic (UT) lochtanna inmheánacha; Nochtann iniúchadh cáithníní maighnéadacha (MPI) scoilteanna dromchla agus gar-dhromchla. Maidir le gaibhneachta aeraspáis, d’fhéadfadh go n-áireofaí ar cheanglais bhreise cigireacht dísleáite, fíorú anailíse ceimiceach, agus athbhreithniú ar thaifid cóireála teasa. Sainmhínítear critéir glactha ag sonraíochtaí custaiméara nó caighdeáin tionscail amhail AMS, ASTM, nó EN.
Tionscail atá ag brath ar Ghaibhnithe Cruach Alloy
Déanann an meascán d'airíonna meicniúla níos fearr, aonfhoirmeacht dlúis, agus solúbthacht dearadh Gaibhneachta Cruach Alloy an rogha modh monaraíochta ar fud beagnach gach earnála tionscail tromshaothair. Seo thíos breathnú níos dlúithe ar an áit a bhfuil na comhpháirteanna seo le feiceáil agus cén fáth a bhfuil gaibhnithe sonraithe go sonrach.
Aeraspáis
Déantar trealamh tuirlingthe, seaftaí innill, dioscaí tuirbín, feistis ceangail sciatháin, agus lúibíní struchtúracha in aerárthaí a shonrú go rialta mar ghaibhnithe Alloy Steel i ngráid 4340, 300M, nó 17-4 PH dhosmálta. Tá an meascán d'ard-neart sonrach (cóimheas neart-go-meáchain) agus toughness briste neamh-shainaitheanta i gcomhpháirteanna eitilte-criticiúla. Úsáideann fearas tuirlingthe Boeing 737, mar shampla, gaibhneachta cruach cóimhiotail 300M do na príomh-sorcóirí strut oleo.
Feithicleach
Is mór-ghaibhnithe feithicleacha Alloy Steel iad cromáin, slata ceangail, camshafts, chniogairí stiúrtha, moil rotha, giaranna tarchurtha, agus comhpháirteanna comhpháirteacha CV. Is é meáchan an chromáin inneall 4-sorcóir tipiciúil brionnaithe as cruach 1045 modhnaithe nó cruach 4140 ná 9–14 kg agus caithfidh sé ualaí tuirse torsional a sheasamh thar shaolré na feithicle. Bhí luach thart ar USD 74.4 billiún ar an margadh domhanda um chruthú gluaisteán in 2022 (foinse: Grand View Research, 2023) agus leanann sé ag fás taobh le rátaí táirgeachta feithiclí.
Ola agus Gás
Déantar coiléar druileála, cobhsaitheoirí, hailt uirlisí guaille rothlacha, flanges ceann tobair, agus comhlachtaí comhla ardbhrú san earnáil ola agus gáis ó ghaibhnithe Alloy Steel, go príomha 4140, 4145H, agus 4340. Sonraíochtaí Institiúid Peitriliam Mheiriceá (API) API 7-1 agus API 6A rialaíonn an t-ábhar agus na ceanglais brú chun na comhpháirteanna seo a sheasamh agus a sháraíonn ceanglais MP18. (20,000 psi) i roinnt iarratas.
Giniúint Cumhachta
Tá rotors tuirbín gaile, seaftaí gineadóra, agus soic soithí brú i ngléasraí cumhachta teirmí agus núicléacha i measc na gaibhneachta Alloy Steel is mó a tháirgtear. D'fhéadfadh go mbeadh níos mó ná 100 tonna ag baint le brionnú rotor tuirbín gaile amháin agus go n-éileodh sé míonna próiseála ó thinne go comhpháirt meaisínithe bailchríoch. Úsáidtear gráid cosúil le 26NiCrMoV14-5 (cruach cóimhiotail Cr-Mo-V) le haghaidh seirbhíse ardteochta, áit a bhfuil friotaíocht creep ag 500 ° C-580 ° C chomh tábhachtach le hairíonna teanntachta teocht an tseomra.
Cosaint agus Ordanas
Braitheann rianta umar, bloic brístí airtléire, bairillí gunna, plátaí armúrtha, agus gaibhneachta aerfhráma diúracáin ar ghaibhnithe Alloy Steel. Forordaíonn sonraíochtaí míleata (MIL-SPEC) agus caighdeáin chosanta (DEF STAN) na ceanglais cheimice, airíonna meicniúla agus tástála. Úsáidtear Grád 4340 le haghaidh sprockets umar agus rothaí tiomána, agus úsáidtear cruach uirlis H-11 (5% Cr grád te-oibre) le haghaidh bairillí gunna mar gheall ar a chomhcheangal de chruas ard, cobhsaíocht theirmeach, agus friotaíocht le creimeadh ó gháis tiomána.
Cruach Alloy vs Cruach Carbóin vs Cruach Dhosmálta: Roghnú an Ábhar Ceart
Is éard atá i gceist le roghnú ábhair do chomhpháirt bhrionnaithe ná ceanglais feidhmíochta a chothromú i gcoinne costais, infhaighteachta agus monaraíochta. Seo comparáid dhíreach idir na trí theaghlach cruach struchtúracha is coitianta chun cabhrú le hinnealtóirí agus ceannaitheoirí roghanna eolasacha a dhéanamh.
- Neart teanntachta: 600–2,000 MPa ag brath ar ghrád agus ar chóireáil teasa
- hardenability den scoth trí tras-ailt; oiriúnach le haghaidh gaibhneachta móra
- Maith le toughness tionchar den scoth, go háirithe leis an Chomh maith le Ni
- Teastaíonn sciath nó plating cosanta i dtimpeallachtaí creimneach
- Costas: measartha go hard, ag brath ar ábhar cóimhiotail
- Is fearr le haghaidh: aeraspáis, cosaint, uirlisí ola-réimse, tiomáint feithicleach, gen cumhachta
- Neart teanntachta: 400–900 MPa; teoranta ag hardenability i gcodanna móra
- Titeann an hardenability go tapa le méid na coda os cionn ~50 mm trastomhas
- Toughness maith ag carbóin íseal-mheán; brittle ag ardcharbóin
- Faoi réir meirge; éilíonn cosaint dromchla
- Costas: is ísle i measc steels struchtúracha
- Is fearr le haghaidh: innealra ginearálta, uirlisí láimhe, páirteanna struchtúracha neamhchriticiúil
- Neart teanntachta: 500–1,700 MPa (gráid deascadh-cruaite)
- Friotaíocht creimeadh den scoth is gné dhílis den chóimhiotail; níl aon sciath ag teastáil
- Fanann gráid Austenític dian le teocht chrióigineacha
- Costas amhábhar níos airde (ábhar nicil agus cróimiam)
- Níos deacra a mheaisíniú agus a bhrionnú ná gráid charbóin nó cóimhiotail íseal
- Is fearr le haghaidh: próiseáil bia, leighis, mara, comhpháirteanna plandaí ceimiceacha
Is gnách go mbíonn an cinneadh idir na teaghlaigh ábhartha seo ag brath ar an meascán de leibhéal neart atá ag teastáil, méid na coda, timpeallacht creimthe, agus buiséad . Mar shampla, dhíreodh clamp ardóir fomhuirí i dtimpeallacht sáile i dtreo brionnú déphléacsach cruach dhosmálta, ach shonrófaí slat druileála mianadóireachta tromshaothair a oibríonn i dtimpeallacht neamhchreimneach i 4140 brionnú cruach cóimhiotail ar chostas i bhfad níos ísle.
Cóireáil Teasa ar Ghaibhnithe Cruach Alloy: An Raon Maoine Iomlán a Dhíghlasáil
Ceann de na buntáistí sainiúla a bhaineann le gaibhneachta Alloy Steel thar ábhair iomaíocha ná fairsinge na n-airíonna is féidir a bhaint amach trí chóireáil teasa. Is féidir leis an 4140 brionnú cruach cóimhiotail céanna láidreachtaí teanntachta a sheachadadh in áit ar bith ó 620 MPa (trom tempered, insínteacht uasta) go dtí os cionn 1,380 MPa (ar a laghad tempered, cruas ard) ag brath ar an timthriall cóireála teasa. Mínítear sa chuid seo na príomhbhealaí cóireála teasa agus a n-éifeacht ar airíonna deiridh.
normalú
Is éard atá i gceist le normalú an bhrionnú a théamh go 40°C–55°C os cionn na teochta criticiúla uachtair (Ac3), coinneáil go dtí go n-austenítear go hiomlán é, ansin fuarú aer. Is é an cuspóir an struchtúr gráin a bheachtú agus a homogenize tar éis oibriú te. Léiríonn gaibhneachta Cruach Alloy normalaithe airíonna meicniúla comhsheasmhacha ar fud an ailt - tábhachtach nuair a dhéanfar brionnú mór a mheaisíniú go forleathan roimh an chóireáil teasa deiridh. Úsáidtear normalú freisin mar chéim ullmhúcháin roimh mhúchadh agus meon nó cruaite cáis.
Annealing
Anáil iomlán — austenitizing agus fuarú foirnéise ag 10°C–30°C in aghaidh na huaire — a tháirgeann an riocht is boige agus is insínte i cruach cóimhiotail. Tá luachanna cruas 150-200 HB tipiciúil le haghaidh annealed 4140. Cuirtear gaibhnithe annealaithe nuair a bhíonn an meaisíniúlacht uasta ag teastáil sula gcríochnaítear an chóireáil teasa, nó nuair a bhíonn gá le faoiseamh strus idirmheánach idir iloibríochtaí próiseála.

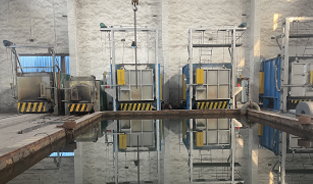

Quench agus Teocht (Q&T)
An chóireáil teasa is coitianta le haghaidh struchtúracha Gaibhneachta Cruach Alloy . Múchtar an brionnú austenitized go tapa (in ola don chuid is mó de chruach cóimhiotail, in uisce nó i bpolaiméir le haghaidh gráid cóimhiotail níos ísle) chun micreastruchtúr martensitic a tháirgeadh, agus ansin é a mhaolú go dtí an chothromaíocht cruas/diana atá ag teastáil. Tá an gaol inbhéartach: laghdaíonn teochtaí faghartha níos airde cruas ach méadaíonn siad toughness tionchar Charpy. Baintear amach neart teanntachta gar do 1,930 MPa ag brionnú cruach cóimhiotail 4340, atá tempered ag 200 ° C, agus luachanna tionchair CVN de ~14 J; tempered ag 600°C, titeann neart teanntachta go ~1,035 MPa ach ardaíonn CVN go ~81 J (Lámhleabhar ASM, Imleabhar 4, Teaschóireáil).
Cás-chruachan (Carburizing agus Carbútriding)
Tá steels cóimhiotail ísealcharbóin mar 8620, 9310, agus 4320 deartha go sainiúil le croí-ábhar carbóin ró-íseal le cruaite go suntasach, ach le heilimintí cóimhiotail a mhéadaíonn hardenability an cháis carburraithe. Tar éis brionnú agus meaisínithe, téitear an chuid in atmaisféar atá saibhir ó thaobh carbóin de ag 900°C–955°C chun carbón a scaipeadh isteach sa dromchla go dtí doimhneacht rialaithe (0.5–2.5 mm go hiondúil), ansin múchtar é. Is é an toradh atá air ná dromchla crua, caitheamh-resistant (58-64 HRC) thar chroílár diana, resistant tionchair - go díreach an teaglaim atá ag teastáil i bhfiacla giair agus lobes cam.
Faoiseamh Strus
Tar éis meaisínithe nó táthú, féadfar gaibhneachta Alloy Steel a mhaolú ó strus ag teochtaí faoi bhun Ac1 (go hiondúil 550 ° C - 650 ° C do steels cóimhiotail) chun strusanna iarmharacha a laghdú gan cruas nó neart a athrú go suntasach. Coscann an céim seo saobhadh le linn meaisínithe beachtas, feabhsaíonn sé cobhsaíocht tríthoiseach, agus laghdaítear an baol a bhaineann le scoilteadh creimeadh strus i seirbhís.
Rialú Cáilíochta i Gaibhnithe Cruach Alloy: Modhanna Tástála agus Caighdeáin
Tá cáilíocht na Gaibhneachta Cruach Alloy — déantar é a fhíorú trí chlár córasach tástála agus iniúchta a thosaíonn le hamhábhar a thagann isteach agus a leanann tríd an seachadadh deiridh. Seo thíos na príomh-mhodhanna a úsáidtear i rialú cáilíochta brionnú nua-aimseartha.
Fíoraíonn speictriméadracht astaíochta optúla (OES) nó fluaraiseacht X-gha (XRF) go bhfuil ceimic teasa ag teacht leis an ngrád sonraithe. Tá gá le hanailís ladle agus anailís táirge (ón gaibhniú féin) faoi fhormhór na sonraíochtaí ábhartha. Is ábhar imní ar leith iad carbón, sulfair agus fosfar: díghrádaíonn sulfair os cionn 0.030% an tras-theannas; cuireann fosfar os cionn 0.035% chun cinn embrittlement.
Déantar cruas Rockwell (HRC), Brinell (HB), nó Vickers (HV) a thomhas ag láithreacha sonraithe ar an gaibhniú. Maidir le comhpháirteanna tré-chruaite, deimhníonn trasnán cruas ó dhromchla go croí (sonraí deiridh Jominy) hardenability leordhóthanach. Is é cruas an táscaire is eacnamaí ar neart teanntachta i steels teaschóireáilte.
De réir ASTM A370, déantar eiseamail teanntachta a mheaisíniú ó fhadú (síneadh) den bhrionnú nó ó fháinne tástála brionnaithe ar leithligh ag an riocht cóireála teasa céanna. Tuairiscítear neart teanntachta deiridh, neart cruthúnais 0.2%, fadú, agus laghdú ar achar agus ní mór dóibh na híosluachanna sonraithe a chomhlíonadh.
Déantar eiseamail Charpy V-notch (10 × 10 × 55 mm in aghaidh an ASTM E23) a bhriseadh ag teochtaí sonraithe chun toughness an tionchair a thomhas. I gcás feidhmeanna ríthábhachtacha amhail brionnú soithí brú de réir ASME Roinn VIII, is gnáthamh tástálacha tionchair ag -40°C. Is gnách go mbíonn na meánriachtanais fuinnimh ionsúite idir 27 J agus 68 J ag brath ar dhéine an iarratais.
Tarchuirtear tonnta fuaime ardmhinicíochta (1–10 MHz) tríd an gaibhniú; tá machnaimh ó lochtanna inmheánacha le feiceáil mar chomharthaí ar an taispeáint A-scan. Is é ASTM A388 an modh caighdeánach chun gaibhneachta cruach a scrúdú ultrasonaic. Sonraíonn critéir ghlactha an t-uasmhéid tásc agus an mhinicíocht incheadaithe. Tá UT thar a bheith tábhachtach chun seams inmheánacha, laps, agus porosity atá dofheicthe ón dromchla a bhrath.
Úsáidtear é ar steels cóimhiotail ferritic agus martensitic, agus aimsíonn MPI neamhleanúnachas dromchla agus gar-dhromchla trí réimse maighnéadach agus cáithníní ocsaíd iarainn a chur i bhfeidhm. Meallfaidh scoilteanna, seams, agus laps a thrasnaíonn an dromchla nó a thrasnaíonn go dlúth leis an dromchla na cáithníní, rud a chruthóidh tásca infheicthe. Rialaíonn ASTM E709 MPI de ghaibhnithe cruach. Tá an tástáil seo éigeantach don chuid is mó de ghaibhnithe Alloy Steel in iarratais aeraspáis agus cosanta.
Margadh Domhanda agus Treochtaí sa Todhchaí i gCruach Alloy agus Gaibhnithe
Tá na margaí cruach cóimhiotail agus brionnaithe mór, domhanda, agus ag teacht chun cinn mar fhreagra ar leictriú, brúnna inbhuanaitheachta, agus riachtanais thionsclaíocha nua.
Shroich táirgeadh amhola domhanda 1,888 milliún tona in 2022 (foinse: World Steel Association, worldsteel.org). As sin, is gráid chóimhiotail agus speisialtachta sciar suntasach atá ag dul i méid. Bhí luach thart ar an margadh comhpháirteanna brionnaithe domhanda USD 91.4 billiún in 2022 , le réamh-mheastacháin a sháróidh USD 130 billiún faoi 2030 (Grand View Research, 2023), arna thiomáint go príomha ag fás in earnálacha na ngluaisteán, aeraspáis agus fuinnimh in-athnuaite.
Tá roinnt treochtaí ag athmhúnlú an éilimh ar Gaibhneachta Cruach Alloy :
- Feithiclí Leictreacha (EVs): Cé go gcuireann traenacha cumhachta EV deireadh leis an gcromán inneall, tugann siad isteach comhpháirteanna nua brionnaithe: seaftaí mótair, tionóil laghdaithe fearas, frámaí tithíochta ceallraí, agus cniogíní fionraí le haghaidh ardáin níos troime atá ualaithe le ceallraí. Tá an t-ábhar brionnú in aghaidh an EV inchomparáide leis an méid atá i bhfeithiclí dócháin inmheánaigh, nó féadfaidh sé a bheith níos airde, ach i gcomhpháirteanna éagsúla.
- Fuinneamh In-athnuaite: Teastaíonn gaibhneachta móra Alloy Steel ó thuirbíní gaoithe amach ón gcósta le haghaidh príomh-seafta, iompróirí pláinéid, giaranna fáinne, agus feansaí túir. D’fhéadfadh breis agus 50 tonna de chruach chóimhiotail bhrionnaithe a bheith i dtuirbín gaoithe amháin amach ón gcósta 15 MW ina naisc tiomána agus struchtúir.
- Geilleagar Hidrigin: Éilíonn stóráil agus dáileadh ardbhrú hidrigine gaibhneachta cruach cóimhiotail atá an-ghlan, íseal-hidrigin-breabú-so-ghabhálach. Tá gráid nua á bhforbairt le frithsheasmhacht in aghaidh scoilteadh hidrigine-spreagtha ag brúnna os cionn 700 bar.
- Ard-Déantúsaíocht: Ligeann bogearraí ionsamhlúcháin (FEA chun samhaltú próisis a chruthú, DEFORM, Simufact) d’innealtóirí brionnú a dhéanamh ar pharaiméadair dearaidh agus próisis dísle a bharrfheabhsú beagnach, ag laghdú triail-agus-earráid agus feabhas a chur ar úsáid ábhair. Is gnáthamh anois iad sreabhadh gráin agus tuar micreastruchtúir i siopaí brionnú préimhe.
- Cur Chuige Hibrideach Déantúsaíochta Breiseáin: Tá roinnt siopaí gaibhnithe ag iniúchadh bealaí hibrideacha ina ndéantar réamhfhoirmeacha brionnaithe cruth gar-líon a chríochnú trí thaisceadh fuinnimh faoi threoir (DED) chun gnéithe ballaí tanaí a chur leis, ag laghdú dramhaíl meaisínithe ar chomhpháirteanna casta cruach cóimhiotail.
