Tá cruach cóimhiotail i bhfad níos láidre ná cruach gnáthcharbóin. Ag brath ar an ngrád agus riocht cóireála teasa, raonta neart teanntachta cruach cóimhiotail ó 600 MPa go dtí os cionn 1900 MPa , le láidreachtaí toraidh ó thart ar 415 MPa suas le 1600 MPa nó níos airde. Nuair a tháirgtear iad mar ghaibhnithe cruach cóimhiotail, cuirtear na luachanna seo tuilleadh leis an mionchoigeartú gránach agus an struchtúr snáithín treorach a chruthaíonn an próiseas brionnú - de ghnáth ag seachadadh neart tuirse níos fearr 10-30% i gcomparáid leis an gcóimhiotal céanna i bhfoirm teilgthe nó rollta.
Clúdaíonn an focal "cruach cóimhiotail" teaghlach leathan steels. Is é an rud a aontaíonn leo ná eilimintí cóimhiotalaithe a chur leis d’aon ghnó – cróimiam, moluibdín, nicil, vanadiam, mangainéis, sileacan, nó teaglaim díobh seo – ag leibhéil atá os cionn an ghnáthchruach carbóin. Feidhmíonn gach breisiú sainchuspóir: méaduithe cróimiam hardenability agus friotaíocht creimeadh, feabhsaíonn moluibdín neart ard-teocht agus cosc a chur ar embrittlement temper, feabhsaíonn nicil an toughness ag teochtaí ísle, agus vanadium scagadh méid gráin agus méadú friotaíocht caitheamh. Is é an éifeacht chomhcheangailte ábhar a sháraíonn cruach carbóin i mbeagnach gach catagóir meicniúil, ar chostas amhábhar níos airde agus riachtanais cóireála teasa níos déine.
Uimhreacha Neart Cruach Alloy: Cad a thaispeánann na Sonraí i ndáiríre

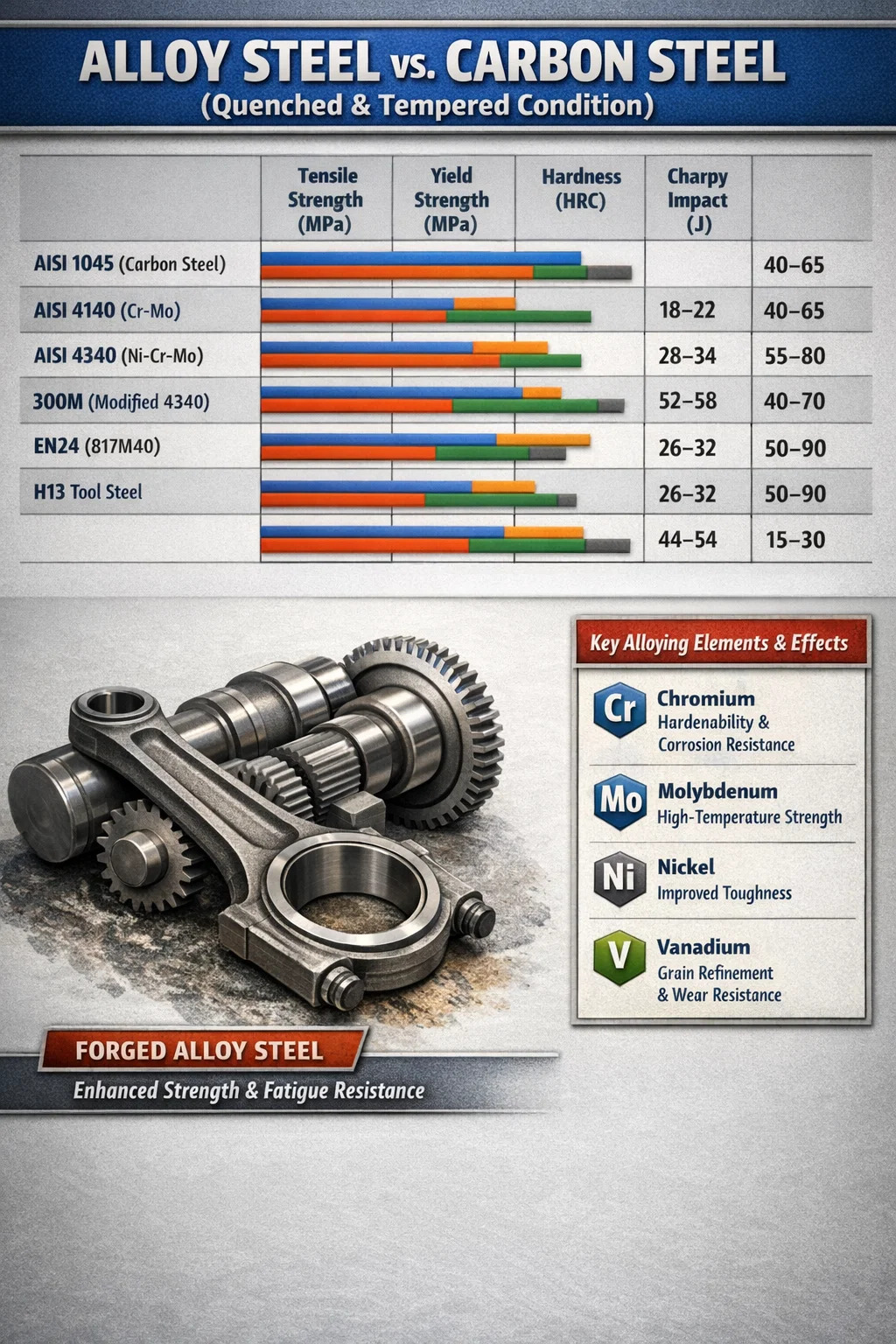

Athraíonn sonraí maoine meicniúla do steels cóimhiotail go mór ag brath ar ghrád, méid na rannóige, agus riocht cóireála teasa. Déanann an tábla thíos comparáid idir roinnt gráid cruach cóimhiotail a úsáidtear go forleathan ina ngnáthchoinníollacha teaschóireáilte taobh le cruach carbóin tagartha mar chomhthéacs.
| Grád | Neart Teanntachta (MPa) | Neart Táirgeachta (MPa) | Cruas (HRC) | Tionchar Charpy (J) |
|---|---|---|---|---|
| AISI 1045 (cruach carbóin, Q&T) | 570–700 | 380–520 | 18–22 | 40–65 |
| AISI 4140 (Cr-Mo, Q&T) | 900–1100 | 655–965 | 28–34 | 55–80 |
| AISI 4340 (Ni-Cr-Mo, Q&T) | 1100–1450 | 980–1380 | 35–44 | 40–70 |
| 300M (athraithe 4340) | 1930-2000 | 1585-1655 | 52–58 | 34–54 |
| EN24 (817M40, Ni-Cr-Mo) | 850–1000 | 700–850 | 26–32 | 50–90 |
| cruach uirlis H13 (obair the) | 1200–1600 | 1000–1380 | 44–54 | 15–30 |
Baineann na figiúirí seo le barra caighdeánach nó le trasghearradh brionnaithe faoi 100mm. Léireoidh codanna níos mó airíonna níos ísle toisc go gcuireann cruas teorainn le cé chomh haonfhoirmeach a fhorbraíonn an micreastruchtúr trí ábhar tiubh - fachtóir a luaitear go háirithe i cruach carbóin agus nach bhfuil chomh dian i ngráid ardchóimhiotail mar 4340.
Cén fáth Gaibhnithe Cruach Alloy Níos Láidre ná Cruach Cóimhiotal Teilgthe nó Iarchurtha
Déanann an próiseas brionnú rud éigin nach ndéanann réitigh ná rolladh a mhacasamhlú go hiomlán: cuireann sé brú ar an cruach trí dhífhoirmiú plaisteach rialaithe agus é te, a dhúnann porosity inmheánach, a chothaíonn méid gráin, agus a chruthaíonn sreabhadh leanúnach gráin a leanann céimseata na coda críochnaithe. I gaibhneachta cruach cóimhiotail, táirgeann an teaglaim seo airíonna meicniúla a sháraíonn an méid a bhaineann an cóimhiotal céanna amach i bhfoirmeacha táirgí eile.
Tá an difríocht phraiticiúil intomhaiste. Léiríonn comparáidí foilsithe idir cruach cóimhiotail brionnaithe agus teilgthe 4340 go mbaineann an leagan brionnaithe amach de ghnáth:
- 20-30% neart tuirse níos airde faoi luchtú timthriallach
- 15-25% friotaíocht tionchair níos fearr (Fuinneamh ionsúite Charpy)
- Insínteacht fheabhsaithe agus laghdú achair i dtástáil teanntachta
- Comhsheasmhacht níos fearr idir na píosaí tástála a tógadh ó áiteanna éagsúla laistigh den chuid chéanna
Tá an buntáiste sreabhadh gráin suntasach go háirithe do chomhpháirteanna faoi luchtú malartach nó turrainge. Tá sreabhadh gránach gan bhriseadh tríd an ga filléid ag slat ceangail nó cromán cruach cóimhiotail brionnaithe - go díreach nuair a thosaíonn scoilteanna tuirse. Tá treoshuíomh gráin randamach ag coibhéis teilgthe ag na suíomhanna ríthábhachtacha sin, agus is é sin an fáth a shonraíonn innealtóirí feithicleach agus aeraspáis gaibhneachta cruach cóimhiotail seachas teilgin d'iarratais tuirse ard-timthriall.
Comhlíonann nó sáraíonn gaibhnithe cruach cóimhiotail dísle go comhsheasmhach na híosmhéideanna maoine meicniúla atá sonraithe i gcaighdeáin ASTM A668, EN 10250, agus AMS, agus is minic go n-éilíonn teilgin de chomhdhéanamh ainmniúil comhionann íosghrádú grád nó coigeartuithe fachtóir sábháilteachta chun fanacht laistigh de theorainneacha dearaidh.
Ról na nEilimintí Cóimhiotalacha i Neart Cruach Alloy
Bíonn tionchar ag gach eilimint chóimhiotail i cruach ar neart trí mheicníochtaí miotalóireachta ar leith. Trí na meicníochtaí seo a thuiscint, mínítear an fáth a n-úsáidtear teaglaim cóimhiotail áirithe le haghaidh spriocanna láidreachta sonracha.
Cróimiam (Cr)
Cuirtear cróimiam le steels cóimhiotail i dtiúchan idir 0.5% agus 18% (is é an raon uachtarach críoch cruach dhosmálta). I steels cóimhiotail struchtúracha agus bhrionnaithe, méadaíonn cróimiam 0.5–1.5% go mór an hardenability - rud a chiallaíonn gur féidir an cruach a trí-chruaite i méideanna codanna níos mó tar éis múchadh. Cruthaíonn sé chomhdhúile cobhsaí freisin a fheabhsaíonn friotaíocht caitheamh agus a ardaíonn friotaíocht faghartha an chruach, rud atá ríthábhachtach nuair a bheidh an brionnú tempered ag teochtaí níos airde chun freastal ar riachtanais déine gan an iomarca neart a chailliúint.
moluibdín (Mo)
Tá moluibdín ar cheann de na gníomhairí hardenability is éifeachtaí in aghaidh an mheáchain aonaid a chuirtear leis. Fiú 0.15–0.30% Táirgeann Mo athrú suntasach ar an léaráid TTT (claochlú ama-teocht), rud a ligeann rátaí fuaraithe níos moille a bhaint amach fós claochlú iomlán martensite i gaibhneachta cruach cóimhiotail mhóra. Sochtann moluibdín embrittlement temperament - cineál de lagú teorann gráin a théann i bhfeidhm ar steels Ni-Cr tempered sa raon 375-575 ° C - ag déanamh gráid Mo-iompair cosúil le 4140 agus 4340 níos iontaofa d'fheidhmchláir trom-ghearrtha.
Nicil (Ni)
Méadaíonn nicil an déine thar raon teochta leathan, lena n-áirítear teochtaí fo-nialas nuair a éiríonn an chuid is mó de na cruacha carbóin agus cóimhiotail níos ísle brittle. Is féidir an t-aistriú ó bhriseadh insínte go brittle (DBTT) le haghaidh cruach nicile 9% a bhrú faoi -196 ° C, agus is é sin an fáth a shonraítear steels cóimhiotail nicil le haghaidh soithí brú crióigineacha agus stórála GNL. Ag an leibhéal 1.8% Ni a aimsíodh i 4340, is é an príomhbhuntáiste ná feabhas ar an tocht briste gan neart toraidh a íobairt - meascán a fhágann go bhfuil 4340 gaibhneachta cruach cóimhiotail ina rogha caighdeánach d'fhearas tuirlingthe aerárthach, ordanás, agus comhpháirteanna traenacha tiomána ardfheidhmíochta.
Vanaidiam (V)
Is scaglainne gráinne láidir agus iar-charbíd é Vanaidiam. I dtiúchan chomh híseal le 0.05-0.15%, bioráin sé teorainneacha gráin austenític le linn téimh, a tháirgeadh méid gráin míne tar éis cóireála teasa. Ciallaíonn gráinní níos míne neart toraidh níos airde (caidreamh Hall-Petch) agus déine feabhsaithe ag an am céanna - meascán annamh. Tá Vanaidiam lárnach i ndearadh steels brionnú micrea-challoyed (cosúil le 38MnVS6) áit a sholáthraíonn sé cruaite deascadh le linn fuaraithe rialaithe, rud a chuireann ar chumas an chóimhiotail riachtanais neart a chomhlíonadh gan timthriall múchadh agus teochta ar leith.
Mangainéis (Mn)
Tá mangainéis i láthair i ngach cruach cóimhiotail ach ardaithe os cionn na bonnlíne cruach carbóin (go hiondúil 0.6-1.8% Mn i ngráid cóimhiotail) chun hardenability agus neart teanntachta a mhéadú trí thuaslagán soladach a neartú. Comhcheanglaíonn sé freisin le sulfair chun cuimsiú MnS a fhoirmiú, atá tairbheach do machinability. Cruthaíonn leibhéil an-ard mangainéise (os cionn 12%) steels austenític a chruann go han-tapa - próifíl maoine go hiomlán difriúil a úsáidtear i bplátaí caithimh agus páirteanna brúiteora seachas gaibhnithe cruach cóimhiotail bheachtais.
Mar a Chinneann Cóireáil Teasa an Neart Deiridh i nGaibhnithe Cruach Alloy
Is annamh a bhíonn an riocht brionnaithe mar an stát deiridh le haghaidh gaibhneachta cruach cóimhiotail a úsáidtear i seirbhís struchtúrach. Cóireáil teasa tar éis brionnú rialaíonn an microstructure deiridh - agus leis, an t-iarmhéid idir neart, cruas, agus toughness. Is féidir an 4140 brionnú céanna a sheachadadh ag láidreachtaí teanntachta ó 700 MPa (annealaithe) go dtí os cionn 1400 MPa (trí-chruaite agus tempered ag teocht íseal), ag brath go hiomlán ar an gcóireáil teasa iar-bhrionnú sonraithe.
Quench agus Teocht (Q&T)
Is é seo an chóireáil teasa is coitianta le haghaidh gaibhneachta cruach cóimhiotail. Déantar an brionnú a austenítiú (go hiondúil ag 830–870°C le haghaidh 4140, 800–845°C le haghaidh 4340), múchtar é in ola nó in uisce chun martensite a fhoirmiú, ansin é a fhriochadh ag teocht rialaithe idir 150°C agus 650°C. Is í an teocht faghartha an príomh-athróg a rialaíonn an neart deiridh: seachadann faghartha ag 200 ° C cruas uasta ach droch-dhianacht tionchair; íobairtí faghartha ag 600°C roinnt neart ach táirgeann cruas iontach. Baintear amach thart ar 1650 MPa neart teanntachta le brionnú 4340 atá tempered ag 315°C; titeann an brionnú céanna tempered ag 595 ° C go dtí thart ar 1000 MPa ach seachadann luachanna fuinnimh tionchair níos mó ná trí huaire níos airde.
Normalú agus Teocht
Má dhéantar normalú — aer-fhuarú ón teocht austenitizing seachas múchadh — cruthaítear micreastruchtúr péarlach nó bainítach a bhfuil neart níos ísle aige ná Q&T ach airíonna níos comhionainne trasna trasghearrthacha móra. I gcás gaibhneachta cruach cóimhiotail an-mhór ar nós seaftaí tuirbín nó feansaí soithigh brú ina bhfuil sé dodhéanta go fisiciúil tréchruachan a dhéanamh, is gnáthchóireáil teasa é normalú agus meon, ag baint amach láidreachtaí teanntachta sa raon 700-900 MPa do ghráid mar 4140 i gcodanna troma.
Frasaíocht Cruanaithe agus Aosú
Baineann steels cóimhiotail áirithe - go háirithe steels mártaálaigh agus gráid dhosmálta a chruaíonn deascadh - a neart neamhghnách amach ní trí fhoirmiú martensite ach trí fhrasú comhdhúile mín-idirmhiotalacha le linn cóireála rialaithe aosaithe ag 480–510°C. Is féidir le maraging 350 gaibhnithe cruach cóimhiotail láidreachtaí toraidh de 2400 MPa a bhaint amach tríd an meicníocht seo, atá fós ar an raon neart is airde is féidir a bhaint amach in aon táirge cruach a mhonaraítear ar scála tráchtála agus a úsáidtear in feidhmeanna struchtúracha.
Neart Cruach Alloy i gcoinne Ábhair Eile: Comparáidí Díreacha
Trí neart cruach cóimhiotail a chur i gcomhthéacs in aghaidh ábhair struchtúracha eile, cabhraíonn sé seo le míniú a thabhairt ar an bhfáth gurb é an rogha is mó fós maidir le hiarratais bhrionnaithe a éileamh in ainneoin go bhfuil cóimhiotail tíotáiniam, cóimhiotail alúmanaim agus ard-chomhchodanna ar fáil.
| Ábhar | Neart Teanntachta (MPa) | Neart Táirgeachta (MPa) | Dlús (g/cm³) | Neart Sonrach (MPa·cm³/g) |
|---|---|---|---|---|
| Cruach cóimhiotail 4340 (Q&T) | 1100–1450 | 980–1380 | 7.85 | 140–185 |
| Cruach charbóin 1045 (Q&T) | 570–700 | 380–520 | 7.85 | 73–89 |
| Tíotáiniam Ti-6Al-4V (brionnaithe) | 930–1170 | 880–1100 | 4.43 | 210–264 |
| Alúmanam 7075-T6 (brionnaithe) | 500–570 | 430–500 | 2.81 | 178–203 |
| Iarann teilgthe liath | 170–250 | N/B (brittle) | 7.20 | 24–35 |
Ar bhonn neart iomlán, tá gaibhneachta cruach cóimhiotail iomaíoch le tíotáiniam agus sáraíonn siad alúmanam agus iarann teilgthe. Ar bhonn neart sonrach (neart in aghaidh an meáchain aonaid), sáraíonn tíotáiniam agus alúmanam ard-neart cruach cóimhiotail, agus is é sin an fáth go n-úsáideann dearaí aeraspáis tíotáiniam nuair is é meáchan an príomh-thiománaí. Mar sin féin, tairgeann gaibhneachta cruach cóimhiotail buntáiste costais in aghaidh an aonaid nach féidir le tíotáiniam a mheaitseáil de réir scála , agus ciallaíonn a modulus leaisteach níos airde (200 GPa i gcoinne 114 GPa do tíotáiniam) níos lú sraonadh faoi ualach — ríthábhachtach d'innealra beachtas, giaranna, agus aon fheidhmchlár ina bhfuil cobhsaíocht tríthoiseach faoi strus i gceist.
Éifeachtaí Méid Alt ar Neart Gaibhnithe Cruach Alloy
Ceann de na gnéithe is tábhachtaí agus nach bhfuil meas mór air de neart cruach cóimhiotail ná an chaoi a ndéanann sé díghrádú le méadú ar mhéid na rannóige. Cinneann hardenability — cumas cruach a chruann go martensite iomlán ar fud a thrasghearrtha — cé mhéad den neart uasta teoiriciúil is féidir a bhaint amach i bhfíor-chomhpháirt.
Tá hardenability an-teoranta ag cruach carbóin 1045. I mbarra trastomhas 25mm, cruthaíonn múchadh uisce micreastruchtúr atá beagnach lán-martensitic agus gar don neart uasta. I mbarra trastomhas 100mm, fuaraíonn an croí i bhfad ró-mhall le claochlú go martensite, fós mar phéarla garbh le neart teanntachta 30-40% níos ísle ná an dromchla. De réir trastomhas 200mm, d'fhéadfadh fiú dromchla barra 1045 a bheith cruaite go neamhiomlán.
Coinníonn cruach cóimhiotail 4140 lena bhreiseanna cróimiam agus moluibdín hardenability i bhfad níos fearr. Is féidir trí-chruachan go martensite aonfhoirmeach a bhaint amach go dtí thart ar 75mm trastomhas i múchadh ola. Síneann 4340, lena ábhar nicil breise, é seo go 100mm nó níos faide i múchadh ola. Maidir le gaibhneachta cruach cóimhiotail os cionn 200mm i dtrasghearradh criticiúil, tá gá le gráid atá deartha go sonrach le haghaidh codanna móra - mar 26NiCrMoV14-5 nó 34CrNiMo6 - chun a chinntiú go gcomhlíontar sonraíochtaí íos-neart toraidh ar fud an ailt, ní hamháin in aice leis an dromchla.
Sin é an fáth go n-úsáideann gaibhneachta móra cruach cóimhiotail le haghaidh rotor tuirbín, cromáin throma, nó soithí brú imoibreora gráid ábhair éagsúla ná comhpháirteanna níos lú: ní mór go mbeadh an chóimhiotalú leordhóthanach chun airíonna cruaite a iompar go dtí lárlíne brionnú a d'fhéadfadh a bheith 500mm nó níos mó ar thrastomhas.
Neart Tuirse Gaibhnithe Cruach Alloy: An Réaltacht Luchtaithe Timthriallach
Ní hé teanntachta statach agus neart toraidh na bearta amháin atá tábhachtach. Tarlaíonn an chuid is mó de na teipeanna struchtúracha sa tseirbhís ní ó ró-ualach amháin ach ó thuirse — an fás forásach ar scoilteanna faoi ualaí athrothaíochta i bhfad faoi bhun an phointe toraidh statach. Seo é an áit a léiríonn gaibhneachta cruach cóimhiotail buntáistí nach nglacann líon simplí neart teanntachta.
Leanann neart tuirse (an aimplitiúid struis is féidir le hábhar a fhulaingt ar feadh 10⁷ timthriallta gan bhriseadh) gaol ginearálta le neart teanntachta do steels suas le thart ar 1400 MPa teanntachta: tá an teorainn tuirse thart ar 0.45–0.50 uair an neart teanntachta. Ciallaíonn sé seo go bhfuil teorainn seasmhachta de thart ar 450–500 MPa ag brionnú cruach cóimhiotail 4140 le neart teanntachta 1000 MPa — thart ar dhá oiread sin de bhrionnú cruach carbóin 1045 ag 600 MPa teanntachta.
Os cionn neart teanntachta 1400 MPa, briseann an cóimheas simplí seo síos. Éiríonn gaibhneachta cruach cóimhiotail ard-neart ag éirí níos íogaire maidir le bailchríoch dromchla, strusanna iarmharacha, agus glaineacht micreastruchtúrach. Tá teorainn tuirse iarbhír i bhfad níos ísle ná eiseamal snasta ag brionnú 4340 ag 1600 MPa le bailchríoch dromchla meaisínithe, mar go bhfeidhmíonn scratches dromchla mar chomhchruinnithe strus. Sin é an fáth go ndéantar gaibhneachta cruach cóimhiotail ardfheidhmíochta le haghaidh aeraspáis agus mótair a phéinteáil tar éis meaisínithe - is féidir leis an gciseal struis iarmharach comhbhrúiteach a tharlódh de bharr péacadh lámhaigh saol tuirse a mhéadú faoi fhachtóir 2-4 faoi choinníollacha lódála ionadaíocha.
Is féidir leis an meascán de chleachtas brionnú rialaithe, cóireáil teasa grán mín, agus peening dromchla neart tuirse éifeachtach brionnú cruach cóimhiotail 4340 a bhrú go 700-800 MPa. — luach a spreagann tosaíocht feithicleach agus aeraspáis do chomhpháirteanna brionnaithe thar billet meaisínithe, i gcás ina bhfuil an sreabhadh gránach treallach agus nach bhfuil sraitheanna comhbhrúiteacha dromchla ann.
Príomhghráid Gaibhnithe Cruach Alloy agus a bPróifílí Neart
Le tuiscint a fháil ar chlúdach neart praiticiúil na ngrád brionnú cruach cóimhiotail is coitianta a shonraítear, tugtar tagairt oibre d'innealtóirí maidir le roghnú ábhair tosaigh.
AISI 4140: An Capall Oibre Ilchuspóireach
Is é 4140 (0.38–0.43% C, 0.8–1.1% Cr, 0.15–0.25% Mo) an grád brionnú cruach cóimhiotail is forleithne a úsáidtear i bhfeidhmchláir ghinearálta thionsclaíocha agus ola agus gáis. Sa riocht Q&T, seachadann sé neart teanntachta 900–1100 MPa le cruas leordhóthanach don chuid is mó d’fheidhmchláir mheicniúla. Is é an t-ábhar réamhshocraithe é le haghaidh coiléar druileála, hailt uirlisí, sleeves cúplála, flanges, agus seaftaáil mheán-dleachta. Mar gheall ar a machinability den scoth sa riocht réamh-chruaite (28-34 HRC) tá sé praiticiúil do shiopaí nach bhfuil cumas cóireála teasa tar éis meaisínithe.
AISI 4340: Feidhmchláir Struchtúrtha Ard-Láidre
Tá neart agus déine ag 4340 (0.38–0.43% C, 1.65–2.00% Ni, 0.70–0.90% Cr, 0.20–0.30% Mo) sa chéim os cionn 4140. Is é an breisiú nicil an príomh-dhifreálaí: leathnaíonn sé hardenability go rannóga níos mó agus feabhsaíonn sé go mór an toughness íseal-teocht. Is iad 4340 gaibhneachta cruach cóimhiotail an t-ábhar caighdeánach le haghaidh fearas tuirlingthe aerárthach (go hiondúil ag 1930 MPa teanntachta in aghaidh an MIL-S-5000), cromáin tromshaothair in innill díosail mhóra, agus seaftaí acastóra ardfheidhmíochta. Mar gheall ar a hardenability domhain tá sé ar an íosghrád inghlactha do chodanna brionnaithe os cionn 75mm tras-alt áit a bhfuil airíonna meicniúla iomlán ag teastáil ar fud.
300M: Neart Ultra-Ard Aeraspáis
Go bunúsach tá 300M modhnaithe 4340 le 1.45-1.80% sileacain agus 0.05-0.10% vanadium. Cuireann cur leis sileacain moill ar mhaolú martensite le linn faghartha, rud a ligeann don chruach láidreachtaí teanntachta os cionn 1930 MPa a bhaint amach agus luachanna toughness briste a choinneáil os cionn 60 MPa√m - meascán nach féidir le 4340 a bhaint amach ag an leibhéal neart céanna. Tá beagnach gach acastóir fearas tuirlingthe aerárthaigh tráchtála agus míleata a tháirgtear ó na 1960idí ina bhrionnú cruach cóimhiotail 300M. Mar gheall ar a dhintiúir tuirse agus déine briste sa chur i bhfeidhm sin atá ríthábhachtach don tsábháilteacht, tá sé beagnach do-athsholáthair in ainneoin na mblianta fada d'fhorbairt ábhair iomaíoch.
EN36 agus EN39: Cruach Cóimhiotal Cruanaithe Cás
Úsáidtear na gráid carburizing nicil-chróimiam seo le haghaidh gaibhneachta cruach cóimhiotail áit a gcaithfidh dromchla an-chrua, caitheamh-resistant (60-64 HRC) a bheith ann le croílár diana, resistant tionchair. Tar éis brionnú, cuireann carburúchán nó carburrú carbón le doimhneacht 0.5–2.0mm ag an dromchla. Is é an toradh ná comhpháirt a ionsúnn ualaí turrainge tríd an gcroílár diana agus é ag cur in aghaidh tuirse teagmhála agus caitheamh ar an dromchla - an teaglaim chruinn a theastaíonn ó ghiaranna tromshaothair, camshafts, agus seaftaí splínithe i dtrealamh tarchurtha cumhachta agus mianadóireachta.
H13 agus H11: Gaibhneachta Cruach Uirlis Oibre Te
Is é H13 (5% Cr, 1.5% Mo, 1% V) an caighdeán domhanda le haghaidh uirlisí oibre te. Nuair a tháirgtear é mar bhrionnú seachas stoc barra, baineann H13 leas as na buntáistí céanna maidir le sreabhadh gráin agus dlús a thuairiscítear le haghaidh steels cóimhiotail struchtúracha. Baineann Ionsáigh Dísle H13 brionnaithe le haghaidh dísleilgthe alúmanaim saol seirbhíse 20-40% níos faide ná roghanna eile meaisínithe ó bharra i gcomparáidí táirgeachta doiciméadaithe, go simplí toisc go ndúnann an brionnú microporosity agus go n-ailínigheann sé dáileadh chomhdhúile níos fabhraí. Is gnách go mbíonn cruas H13 i mbun seirbhíse 44-50 HRC, ag seachadadh neart toraidh comhbhrúiteach os cionn 1600 MPa ag teocht an tseomra, arna chothabháil os cionn 600 MPa ag 600 ° C.
Neart Gaibhnithe Cruach Alloy a Thástáil agus a Fhíorú
Ní ghlactar le héilimh láidreachta ar ghaibhnithe cruach cóimhiotail ar bhonn deimhnithe ábhartha amháin sna hiarratais is tábhachtaí. Tá gá le tástáil fhisiceach ar chúpóin tástála a thógtar as gaibhneachta táirgeachta — nó ó fhaduithe ionadaíocha a ghabhann leis an gaibhniú — de réir fhormhór na gcaighdeán soláthair.
I measc na dtástálacha caighdeánacha cáilíochta do ghaibhnithe cruach cóimhiotail:
- Tástáil teanntachta teocht an tseomra: Tomhaistear an neart teanntachta deiridh, neart cruthúnais (toradh) 0.2%, fadú %, agus laghdú achair %. Is saintréith iomlán iad na ceithre luach seo ar an bhfreagra meicniúil statach.
- Tástáil tionchair Charpy V-notch: Déantar é seo a dhéanamh ag teocht shonraithe (go minic 0°C, -20°C, nó -40°C ag brath ar an bhfeidhmchlár), tomhaiseann sé seo fuinneamh a ionsúitear in Joules agus deimhníonn sé nach bhfuil an t-ábhar ag oibriú ina chrios trasdula brittle.
- Brinell nó cruas Rockwell: Seachfhreastalaí tapa, neamh-millteach do neart teanntachta (1 HBW ≈ 3.5 MPa teanntachta le haghaidh steels) a úsáidtear chun gaibhneachta a scagadh roimh thástáil millteach agus chun aonfhoirmeacht cóireála teasa thar bhaisc a fhíorú.
- Tástáil ultrasonaic (UT): Cigireacht toirtmhéadrach chun lochtanna inmheánacha a bhrath a laghdódh trasghearradh éifeachtach ualachiompartha. Sainmhíníonn na leibhéil glactha in aghaidh ASTM A388 nó EN 10228-3 an t-uasmhéid tásc is incheadaithe.
- Toughness briste (K₁c): Ag teastáil le haghaidh gaibhneachta aeraspáis agus cruach cóimhiotail núicléach. Tomhaiseann sé an fachtóir déine struis ag a n-iolróidh crack go héagobhsaí, arna shloinneadh i MPa√m. 4340 ag 1380 MPa teanntachta a bhaint amach de ghnáth K₁c de 50–60 MPa√m; 300M ag an leibhéal neart céanna a bhaint amach 65-80 MPa√m mar gheall ar an modhnú sileacain.
I bhfeidhmchláir ola agus gáis arna rialú ag NACE MR0175, ní seiceáil cáilíochta amháin atá sa tástáil chruas - is fíorú sábháilteachta é, ós rud é go bhfuil cosc ar aon bhrionnú cruach cóimhiotail ar mó é ná 22 HRC (timpeall 760 MPa teanntachta) i dtimpeallachtaí géarsheirbhíse mar gheall ar riosca scoilte strus suilfíd. Tá sé seo ar cheann de na cásanna ina bhfuil an neart uasta incheadaithe níos ísle ná an méid atá an t-ábhar in ann, á thiomáint ag scoilteadh comhshaoil seachas teorainneacha luchtaithe meicniúla.
Feidhmíocht Fíor-Neart an Domhain: Gaibhnithe Cruach Alloy i Seirbhís
Taispeánann sonraí maoine meicniúla saotharlainne cad is féidir le gaibhneachta cruach cóimhiotail a bhaint amach faoi choinníollacha rialaithe. Is minic a insíonn an méid a tharlaíonn i seirbhís allamuigh scéal níos iomláine faoin meascán de neart, friotaíocht tuirse, agus toughness a fhágann gurb iad gaibhneachta cruach cóimhiotail an rogha ceannasach ar fud na dtionscal ard-éilimh.
I dtraenacha cumhachta feithiclí tráchtála, carnann cromáin chruach cóimhiotail brionnaithe go rialta 800,000 km nó níos mó de sheirbhís gan aon teipeanna tuirse nuair a dhéantar iad a mhonarú de réir sonraíochta. Léiríonn an chéimseata crankshaft céanna a tháirgtear ó iarann teilgthe nodúlach - ionadú costais-laghdaithe coitianta - teipeanna tuirse idir aon trian go leath an míleáiste faoi choinníollacha coibhéiseacha, agus is é sin an fáth go leanann gach OEM trucail throm ag sonrú gaibhneachta cruach cóimhiotail le haghaidh crankshafts in ainneoin an chostais ábhartha níos airde.
San earnáil ola agus gáis, feidhmíonn 4140 gaibhneachta coiléar druileála cruach cóimhiotail faoi torsion, lúbthachta agus ualaí aiseach i gcomhthionóil bunphoill, ag rothaíocht na milliúin uair thar shaolré an tobair. Tá an ráta teipthe collar druileála doiciméadaithe le haghaidh gaibhneachta 4140 teaschóireáilte a chomhlíonann ceanglais API Spec 7-1 thar a bheith íseal — agus tá an chuid is mó de na teipeanna a tharlaíonn rian ar chóireáil teasa míchuí, damáiste creimeadh nó láimhseáil damáiste seachas laige ábhar dúchasach.
San earnáil giniúna cumhachta, léirigh gaibhneachta móra rótair cruach ísealchóimhiotail do thuirbíní gaile — 25-100 tona de ghnáth — saol seirbhíse níos mó ná 40 bliain faoi luchtú timthriallach teirmeach agus meicniúil leanúnach i stáisiúin chumhachta bonnualaigh. Is iarmhairt dhíreach é an taifead feidhmíochta ar an rialú daingean ar chomhdhéanamh, ar an bhfolús díghásaithe, agus ar an tástáil mheicniúil chuimsitheach a dhéantar ar ghaibhniú cruach cóimhiotail mhóra sula bhfágann siad an áis bhrionnaithe. Ní dheachaigh aon bhealach déantúsaíochta eile do rótar den mhéid agus den mheáchan sin ar an taifead iontaofachta céanna.
