Cad A Dhéantar Cóimhiotal Cruach As? Treoir um Chumadóireacht & Gaibhniú

Freagra Díreach

Tá cóimhiotal cruach déanta go bunúsach d'iarann agus de charbón, ach is é an rud a chlaochlaíonn gnáth-chruach go cruach cóimhiotail ardfheidhmíochta ná eilimint chóimhiotalach amháin nó níos mó a chur leis d'aon ghnó - mar shampla cróimiam, nicil, moluibdín, mangainéis, vanadiam, nó tungstain - agus cuireann gach ceann acu airíonna meicniúla nó ceimiceacha ar leith. Gaibhneachta Cruach Alloy , a tháirgtear tríd an ábhar saibhrithe seo a mhúnlú faoi fhórsaí comhbhrúiteacha arda, is ionann iad agus ceann de na cineálacha miotalóireachta is iontaofa ó thaobh struchtúir de i ndéantúsaíocht thionsclaíoch.

Is é iarann (Fe) bun-chomhdhéanamh na cruach comhcheangailte go hiondúil le carbón (C) ag leibhéil ó 0.05% go 2.0% de réir meáchain . Ansin tugtar isteach eilimintí cóimhiotalacha i gcéatadáin rialaithe chun cruas, neart teanntachta, friotaíocht creimeadh, toughness, nó friotaíocht teasa a mhodhnú ag brath ar an iarratas. Is í an innealtóireacht chomhdhéanamh d'aon ghnó seo a scarann cruach cóimhiotail ó chruach carbóin shimplí - agus is é sin a dhéanann Gaibhneachta Cruach Alloy chomh mór sin i dtionscail éilitheacha mar ola agus gáis, aeraspáis, feithicleach agus innealra trom.

Na Buneilimintí a Dhéanann Cruach Alloy

Chun tuiscint a fháil ar cad as cruach cóimhiotail ní mór breathnú ar na bloic thógála eiliminteacha. Feidhmíonn gach eilimint chun críche — ní chuirtear aon cheann leis gan chúis ríofa.

Iarann (Fe)

An bunmhiotal. Soláthraíonn iarann an cnámh droma struchtúrach. Tá iarann íon sách bog agus insínte, agus is é sin an fáth a gcuirtear carbóin agus eilimintí cóimhiotail eile chun a fheidhmíocht mheicniúil a mhéadú. Is gnách go mbíonn iarann 97% nó níos mó den chomhdhéanamh iomlán i bhformhór na ngrád cruach cóimhiotail.

Carbón (C)

An eilimint chóimhiotail is tábhachtaí. Rialaíonn ábhar carbóin go díreach cruas agus neart teanntachta. Tá carbón i raon na steels cóimhiotail íseal 0.15% go 0.50% . Méadaíonn ábhar carbóin níos airde cruas ach laghdaítear táthaithe agus déineacht, rud a éilíonn cothromaíocht chúramach in iarratais a chruthú.

Cróimiam (Cr)

Curtha leis i méideanna ó 0.5% go 18% , feabhsaíonn cróimiam go mór friotaíocht creimeadh agus cruas. Ag leibhéil os cionn 10.5%, déantar cruach dhosmálta. I gaibhneachta Alloy Steel d'fheidhmchláir ardteochta, déanann cróimiam cairbídí a chobhsú ag teochtaí ardaithe freisin, rud a choscann bogú faoi theas.

Nicil (Ni)

Feabhsaíonn nicil an toughness, go háirithe ag teocht íseal, agus feabhsaíonn sé friotaíocht creimeadh. Úsáidtear go coitianta é i méideanna de 1% go 5% i steels struchtúracha cóimhiotail. I gcomhcheangal le cróimiam, cruthaíonn nicil cuid de na steels cóimhiotail is resistant tionchair atá ar fáil le haghaidh gaibhneachta soithigh brú agus comhpháirteanna tuirbíní.

moluibdín (Mo)

Ar cheann de na breisithe is luachmhaire i steels cóimhiotail ardfheidhmíochta, is gnách go gcuirtear moluibdín ag 0.15% go 1.0% . Cuireann sé go mór le hardenability, friotaíocht le embrittlement temper, agus ard-teocht neart. Bíonn moluibdín beagnach i gcónaí i ngaibhneachta Alloy Steel a úsáidtear i druileáil ola agus i dtimpeallachtaí peitriceimiceacha.

Mangainéis (Mn)

Cuireann mangainéis le dí-ocsaídiú le linn cruach a dhéanamh agus feabhsaíonn sé hardenability agus neart teanntachta. Neodraíonn sé éifeachtaí díobhálacha sulfair trí shuilfíd mhangainéise a fhoirmiú in ionad suilfíd iarainn. De ghnáth bíonn raon ó na leibhéil 0.30% go 1.80% i ngráid chaighdeánacha cruach cóimhiotail.

Mar a Aicmítear Cruach Alloy: Íseal-Cóimhiotail vs Ard-Cóimhiotail

Níl gach steels cóimhiotail comhionann i gcomhdhéanamh nó i bhfeidhmíocht. Roinneann an tionscal iad ina dhá chatagóir leathana bunaithe ar chéatadán iomlán na n-eilimintí cóimhiotalaithe atá i láthair. Bíonn tionchar díreach ag an aicmiú seo ar pharaiméadair bhrionnaithe, ar riachtanais cóireála teasa, agus ar iarratais úsáide deiridh.

Aicmiú cruach cóimhiotail de réir ábhar iomlán na n-eilimintí cóimhiotalach agus feidhmchláir tipiciúla
Catagóir	Ábhar Cóimhiotal Iomlán	Eilimintí Cóimhiotalacha Coiteann	Feidhmchláir tipiciúla
Cruach Íseal-chóimhiotail	níos lú ná 8%	Cr, Mo, Ni, Mn, V	Soithí brú, píblínte, gaibhneachta struchtúracha, comhpháirteanna feithicleacha
Cruach Ard-Cóimhiotail	8% nó níos mó	Cr, Ni, Mo, W, Co	Aeraspáis, tuirbíní gáis, próiseáil cheimiceach, gaibhneachta ardteochta
Cruach dhosmálta (fothacar)	Os cionn 10.5% Cr íosta	Cr, Ni, Mo	Próiseáil bia, mara, leighis, gaibhneachta comhla
Cruach Uirlis (fothacar)	Cóimhiotail inathraithe, ard C	W, Mo, Cr, V	Uirlisí gearrtha, bás, múnlaí, uirlisí brionnú

Sa tionscal brionnú, steels ísealchóimhiotail atá i gceist le formhór na gaibhneachta Alloy Steel a tháirgtear ar fud an domhain , go príomha toisc go dtugann siad cothromaíocht iontach d'airíonna meicniúla agus cost-éifeachtúlacht. Cuirtear gráid ardchóimhiotail in áirithe do dhálaí foircneacha seirbhíse nuair a thugann ceanglais feidhmíochta údar leis an gcostas méadaithe ábhair.

Conas a Tháirgtear Cruach Alloy: Ó Mhian Raw go Comhdhéanamh Críochnaithe

Is próiseas ilchéime metallurgical é cruach cóimhiotail a tháirgeadh a éilíonn rialú beacht ag gach céim. Le tuiscint a fháil ar an bpróiseas seo mínítear an fáth a bhfuil tábhacht chomh hard le comhsheasmhacht an chomhdhéanamh i ngaibhneachta Alloy Steel - is féidir fiú imeacht beag sa cheimic difear suntasach a dhéanamh ar airíonna deiridh na coda brionnaithe.

Bruithniú Méine Iarainn agus Táirgeadh Príomhchruach

Tosaíonn an próiseas i bhfoirnéis soinneáin ina gcuirtear amhiarainn, cóc agus aolchloch le chéile ag teochtaí níos airde 1,500°C . Táirgeann sé seo muciarann - foirm ard-charbóin, ard-eisíontais d'iarann. Déantar iarann muc a scagadh ansin i bhfoirnéis bhunúsach ocsaigine (BOF) nó i bhfoirnéis stua leictreach (EAF) chun cion carbóin a laghdú agus neamhíonachtaí nach dteastaíonn cosúil le sulfair agus fosfar a bhaint, ag táirgeadh amhchruach.

Miotalóireacht Thánaisteach agus Suimiú Eiliminte Cóimhiotalacha

Cuirtear eilimintí cóimhiotail le linn miotalóireacht thánaisteach, go minic i bhfoirnéis ladle. Tugtar isteach i gcainníochtaí beachta le fearó-chóimhiotail (iarann-cróimiam, fearó-moluibdín, fearó-vanaidiam, etc.) chun an sprioccheimic a bhaint amach. Is féidir díghású folúis a úsáid chun leibhéil hidrigine agus ocsaigine a íoslaghdú - go háirithe ríthábhachtach do ghaibhnithe Alloy Steel a bheidh faoi réir timpeallachtaí ardbhrú. Déantar an liach ar fad a stir agus a sampláil arís agus arís eile chun aonchineálacht cheimiceach a dhearbhú roimh réitigh.

Réitigh Leanúnach nó Tinne Réitigh

Déantar an cruach cóimhiotail leachtach a sholadú ina bhilléid, ina bhláthanna, ina leaca, nó ina dtinní ag brath ar an bpróiseas gaibhnithe le sruth. Le haghaidh gaibhneachta móra Cóimhiotal Cruach — cosúil le gaibhneachta fáinne, seaftaí, nó coirp árthaigh brú — réitigh tinne is fearr go minic. D'fhéadfadh meáigh in áit ar bith idir cúpla céad cileagram agus breis 300 tonna méadrach . Bíonn tionchar ag an ráta soladú agus céimseata tinne ar fhóntas inmheánach an ábhair, agus is é sin an fáth go bhfuil dearadh tinne mar chuid den phróiseas innealtóireachta cáilíochta.

Homogenization agus Atmaisféar

Tá tinní teilgthe nó billéid sáithithe i bhfoirnéisí homogenization ag teochtaí de ghnáth idir 1,100°C agus 1,250°C ar feadh tréimhsí fada (suas go dtí 48 uair an chloig i gcás tinní móra) chun deireadh a chur leis an deighilt — dáileadh míchothrom na n-eilimintí cóimhiotalaithe a tharlaíonn le linn an tsoladaithe. Níl an chéim seo soshannta le haghaidh gaibhneachta Alloy Steel préimhe ina bhfuil gá le hairíonna aonfhoirmeacha ar fud an trasghearrtha.

Cad a Dhéanann Gaibhnithe Cruach Alloy Difriúil ó Teilgin nó Stoc Barra

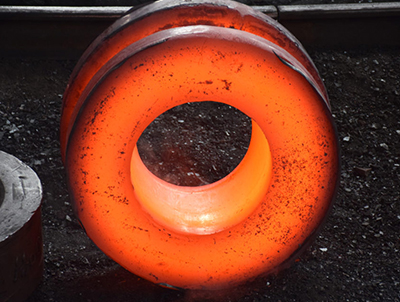

Nuair a tháirgtear cruach cóimhiotail ina fhoirm tinne nó billet, déantar an t-ábhar a bhrionnú - próiseas teirmeicniúil a athraíonn go bunúsach struchtúr inmheánach an chruach agus a ardaíonn a chuid airíonna meicniúla i bhfad níos faide ná an méid is féidir le réitigh nó meaisínithe ó stoc barra a bhaint amach.

Le linn an phróisis bhrionnaithe, téitear an cruach cóimhiotail chuig a raon teochta brionnú — go hiondúil idir 1,050°C agus 1,250°C — agus ansin é a mhúnlú trí fhórsa comhbhrúite ag baint úsáide as cófraí hiodrálacha, casúir, nó trealamh fáinne-rollta. Baineann an próiseas dífhoirmithe seo amach roinnt torthaí ríthábhachtacha:

Déantar porosity inmheánach agus cavities crapadh ó réitigh a dhúnadh agus a chomhdhlúthú, rud a chruthaíonn ábhar iomlán dlúth, fuaime.
Déantar an struchtúr gráin a scagadh agus a ailíniú feadh cruth na coda, ag cruthú struchtúr snáithín treorach a fheabhsaíonn neart sa treo strus bunscoile.
Déantar cuimsiú agus bannaí deighilte a bhriseadh suas agus a athdháileadh, ag laghdú a dtionchar diúltach ar shaol tuirse.
Tugann an obair thermeicniúla dlús díláithrithe rialaithe isteach sa laitís criostail, rud a chuireann le neart toraidh níos airde.

Is é an toradh go bhfuil Gaibhneachta Cruach Alloy typically exhibit 20% to 40% higher fatigue strength i gcomparáid le teilgin cruach cóimhiotail comhionann leis an gcomhdhéanamh céanna. Sin é an fáth go sonraítear comhpháirteanna atá ríthábhachtach don tsábháilteacht - dioscaí tuirbín, trealamh tuirlingthe, feirí brú, coiléar druileála - mar ghaibhniú seachas teilgin beagnach i gcónaí.

Gráid Coiteann Cruach Cóimhiotail a Úsáidtear i Gaibhnithe agus Cad atá iontu

Tá na céadta grád cruach cóimhiotail caighdeánaithe ag an tionscal cruach domhanda, gach ceann acu le raon sainithe comhdhéanamh optamaithe le haghaidh saintréithe feidhmíochta sonracha. Tá na gráid seo a leanas ar na cinn is mó a úsáidtear i gaibhneachta Alloy Steel:

4140

AISI 4140 – Cruach Cróimiam-moluibdín

Comhdhéanamh: 0.38–0.43% C, 0.80–1.10% Cr, 0.15–0.25% Mn, 0.75–1.00% Mn . Ceann de na steels cóimhiotail is mó a úsáidtear ar fud an domhain. Cuireann hardenability den scoth, friotaíocht tuirse, agus toughness. Déantar iad a bhrionnú go coitianta i seaftaí, giaranna, acastóirí, slata ceangail, agus hailt uirlisí don earnáil ola agus gáis. Sroicheann neart teanntachta tar éis cóireála teasa 950–1,100 MPa ag brath ar thiús alt agus teocht faghartha.

4340

AISI 4340 - Cruach nicile-Cróimiam-moluibdín

Comhdhéanamh: 0.38–0.43% C, 0.70–0.90% Cr, 0.20–0.30% Mó, 1.65–2.00% Ni . Ar a dtugtar cruach cóimhiotail ardchaighdeáin aerárthaigh, soláthraíonn 4340 neart agus déine den scoth fiú i gcrosanna móra. Úsáidtear gaibhneachta Alloy Steel déanta as 4340 i bhfocharranna aerárthach, cromáin, agus comhpháirteanna struchtúracha de ghrád armúr. Is féidir le neart teanntachta níos mó 1,400 MPa nuair a dhéantar cóireáil teasa go cuí.

F22

ASTM A182 F22 - Cóimhiotal Cróimiam-moluibdín (2.25Cr-1Mo)

Cóimhiotal seirbhíse ardteochta ina bhfuil 2.00–2.50% Cr agus 0.87–1.13% Mo . Sonraithe go forleathan le haghaidh brú-soithigh agus gaibhneachta píopaí i dtimpeallachtaí peitriceimiceacha agus scaglainne. Coinníonn an grád seo neart agus cuireann sé i gcoinne ionsaí hidrigine ag teochtaí suas go dtí 550°C , rud a fhágann go bhfuil sé fíor-riachtanach i flanges trealamh hidreaphróiseála, comhlachtaí comhla, agus soic imoibreora.

P91

Grád P91 - Athraithe 9Cr-1Mo Cruach

Comhdhéanamh: 8.00–9.50% Cr, 0.85–1.05% Mo, 0.18–0.25% V, 0.06–0.10% Nb . Forbraíodh go sonrach le haghaidh seirbhíse gaile ardbhrú, ardteochta i nginiúint cumhachta. Úsáidtear gaibhneachta Alloy Steel ó P91 i bpríomhphíopaí gaile, ceanntásca, agus comhlachtaí comhla a fheidhmíonn ag teochtaí suas go dtí 620°C . Cruthaíonn an Chomh maith le vanadium agus niobium deascáin chomhdhúile mín a chuireann in aghaidh dífhoirmiúchán creep thar na blianta seirbhíse.

Cóireáil Teasa ar Ghaibhnithe Cruach Alloy: Na Fíor-Airíonna a Dhíghlasáil

Sainmhíníonn comhdhéanamh cruach cóimhiotail a acmhainneacht, ach is é cóireáil teasa a dhíghlasálann agus a shaincheapann an fhéidearthacht d'iarratas ar leith. Déantar gaibhneachta Alloy Steel beagnach i gcónaí faoi oibríocht cóireála teasa amháin ar a laghad tar éis brionnú a dhéanamh, agus téann go leor cóireálacha seicheamhach iolracha orthu.

normalú

Déantar an brionnú a théamh go teocht thart 50°C go 70°C os cionn na teochta criticiúla uachtair (Ac3) agus ansin aer-fhuaraithe. Déanann normalú an struchtúr gránach suaite le linn brionnú a bheachtú agus laghdaítear an strus iarmharach. Maidir le steels cóimhiotail, is gnách go dtiteann teochtaí normalaithe idir 860°C agus 950°C . Is minic gurb í an chóireáil seo an chéad chéim roimh múchadh agus faghartha.

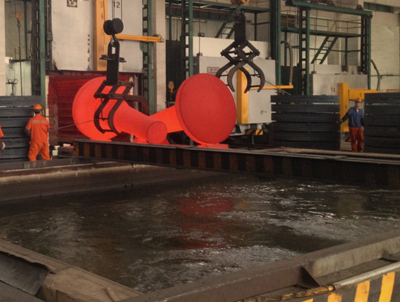

Múchadh agus Teocht (Q&T)

Is éard atá i gceist le múchadh an brionnú a théamh go dtí an teocht austenitizing (go hiondúil 830°C go 900°C don chuid is mó de steels cóimhiotail Cr-Mo) agus é a fhuarú go tapa in uisce, ola, nó meáin mhúchadh polaiméire. Táirgeann sé seo microstructure martensitic le cruas an-ard - go minic thuas 50 HRC - ach freisin brittleness ard. Ansin téitear an brionnú martensítach go teocht níos ísle, de ghnáth idir an teocht 540°C agus 700°C , brittleness a laghdú agus an chuid is mó den fheabhsú neart a choinneáil. Tá na hairíonna meicniúla deiridh inrialaithe go mór trí roghnú teochta faghartha.

Annealing

Úsáidtear é nuair a bhíonn an bogacht uasta de dhíth ar an brionnú le haghaidh meaisínithe, nó nuair is gá strusanna inmheánacha a bhaint go hiomlán. Is éard atá i gceist le hannealú iomlán ná fuarú foirnéise mall ó thuas Ac3, rud a tháirgeann micreastruchtúr feiritic-pearltach den chuid is mó. I gcás roinnt gaibhneachta Alloy Steel casta a bhfuil riachtanais chasta meaisínithe acu, laghdaítear caitheamh uirlisí agus amanna timthriall meaisínithe go suntasach - uaireanta gearradh an t-am meaisínithe de réir a chéile. 30% go 50% i gcomparáid le brionnú sa riocht mar-múchadh.

Cóireáil Teasa Iar-Tátha (PWHT)

Tá go leor gaibhneachta Alloy Steel ionchorpraithe i tionóil táthaithe. Tar éis an táthú, tá micreastruchtúr cruaite, brittle agus strusanna teanntachta iarmharacha sa chrios teas-tionchar (HAZ) a d'fhéadfadh moill a chur ar scoilteadh nó teip seirbhíse. PWHT ag teochtaí de ghnáth idir 600°C agus 760°C le haghaidh steels cóimhiotail Cr-Mo déanann sé an HAZ a mheas, laghdaítear an cion hidrigine, agus íslíonn sé strusanna iarmharacha go leibhéil inghlactha. Maidir le gaibhneachta soithí brú, tá PWHT ina riachtanas éigeantach faoi fhormhór na gcód dearaidh.

Tionscail a Bhraithtear ar Ghaibhnithe Cruach Alloy agus Cén Fáth Atá Comhdhéanamh

Tá roghnú comhdhéanamh cruach cóimhiotail le haghaidh gaibhneachta i gcónaí faoi réir iarratais. Cuireann tionscail éagsúla éilimh an-difriúla ar a gcomhpháirteanna brionnaithe, agus ní mór an straitéis chóimhiotail a mheaitseáil go beacht leis an timpeallacht seirbhíse.

Tionscal Ola agus Gáis

Feidhmíonn coiléar druileála, comhlaí, trealamh ceann tobair, agus flanges píblíne i dtimpeallachtaí le brú an-mhór, creimeadh struis spreagtha H2S, agus sreabhán creimneach. Gaibhneachta Cruach Alloy úsáidtear gráid AISI 4130, 4140, agus F22 go coitianta san earnáil seo, agus comhcheanglaíonn siad go léir friotaíocht creimeadh imleor leis an neart toraidh ard is gá chun na brúnna thuas a sheasamh. 100 MPa in iarratais domhain-tobar.

Aeraspáis agus Cosanta

Éilíonn comhpháirteanna fearas tuirlingthe, slata actuator, agus feistis ceangail struchtúracha na cóimheasa neart-go-meáchain is airde is féidir a bhaint amach i cruach. Soláthraíonn AISI 4340 agus a leagan i bhfolús-stua-leáite (VAR) láidreachtaí teanntachta suas go dtí 1,800 MPa ag leibhéil déine briste atá comhoiriúnach le dearadh fulangach damáiste. Tá luach oibríochta fadtéarmach ag gach graim den mheáchan a shábháiltear in aerárthach, agus is é sin an fáth go ndéantar comhdhéanamh cóimhiotail i ngaibhneachta Alloy Steel aeraspáis a rialú go lamháltais i bhfad níos déine ná na gráid thráchtála caighdeánacha.

Giniúint Cumhachta

Feidhmíonn rotors tuirbín gaile, seaftaí gineadóra, agus soic soithí brú i stáisiúin chumhachta núicléacha agus teirmeacha go leanúnach ag teocht ard agus brú ar feadh na mblianta. Úsáideann gaibhneachta Alloy Steel san earnáil seo gráid creep-resistant cosúil le P91, P92, agus 12Cr-1Mo, áit a chruthaíonn breisithe vanadium, niobium, agus tungstain cobhsaíocht micreastruchtúrach a chuireann cosc ar athrú tríthoiseach agus caillteanas neart os a chionn. 100,000 uair an chloig seirbhíse ag teocht os cionn 550 ° C.

Innealra Feithicleach agus Trom

Is ionann crankshafts, camshafts, slata nascála, seaftaí acastóra, agus comhpháirteanna giarbhosca an deighleog toirte is mó den mhargadh domhanda Gaibhnithe Alloy Steel. Tá gráid cosúil le 5140 (cruach Cr) agus 8620 (cruach carburizing Ni-Cr-Mo) chun tosaigh anseo, ag tairiscint meascán de chruas dromchla ó chruasú cásanna agus airíonna lárnacha diana ó chomhdhéanamh an chóimhiotail. Sáraíonn táirgeadh bliantúil gaibhneachta cruach cóimhiotail feithicleach 10 milliún tonna méadrach ar fud an domhain , rud a fhágann gurb é feithicleach an deighleog úsáide deiridh aonair is mó.

Tástáil agus Fíorú Cáilíochta Gaibhnithe Cruach Alloy

Toisc go gcinnfidh comhdhéanamh cruach cóimhiotail go díreach airíonna an bhrionnú deiridh, is cleachtas caighdeánach é tástáil dhian ag céimeanna éagsúla den táirgeadh. Déantar na tástálacha seo a leanas go rialta ar ghaibhnithe Alloy Steel chun a fhíorú go gcomhlíonann an t-ábhar ceanglais sonraíochta:

Anailís Cheimiceach

Úsáidtear speictriméadracht astaíochta optúil (OES) nó fluaraiseacht X-gha (XRF) chun comhdhéanamh ceimiceach gach teasa de chruach cóimhiotail a fhíorú sula ndéantar é a bhrionnú. Caithfidh na torthaí a bheith laistigh den raon sonraithe comhdhéanamh do gach eilimint. I gcás feidhmeanna ríthábhachtacha, déantar anailís ar an liach a fhorlíonadh le hanailís táirge a bhaintear as an gaibhniú críochnaithe.

Tástáil Mheicniúil

Tomhaiseann tástáil teanntachta (in aghaidh ASTM E8 nó ISO 6892) neart toraidh, neart teanntachta deiridh, fadú, agus laghdú ar achar. Déanann tástáil tionchair charpy (de réir ASTM E23) measúnú ar chruas ag teochtaí sonraithe. Fíoraíonn tástáil chruas (Brinell, Rockwell, nó Vickers) an fhreagairt cóireála teasa trasna na trasghearrtha brionnú.

Tástáil Ultrasonach (UT)

Úsáidtear UT uathoibrithe nó láimhe chun neamhleanúnachas inmheánach a bhrath, mar shampla porosity, scoilteanna, nó cuimsiú laistigh de chorp an bhrionnaithe. Sainmhínítear critéir glactha le caighdeáin amhail ASTM A388 nó EN 10228-3. Maidir le gaibhneachta móra Alloy Steel a úsáidtear i soithí brú nó tuirbíní, déantar UT ag 100% den toirt brionnú .

Tástáil Cháithníní Maighnéadacha (MT)

Aimsíonn MT neamhleanúnachas dromchla agus gar-dhromchla i steels cóimhiotal ferriteacha. Déantar an brionnú a mhaighnéadú agus nochtann cáithníní míne ferromagnetic comharthaí crack ar an dromchla. Tá an tástáil seo tábhachtach go háirithe maidir le gaibhneachta Alloy Steel atá meaisínithe, toisc gur féidir le meaisínithe scoilteanna faoin dromchla a nochtadh nó seams a nochtadh nach raibh le feiceáil sa riocht garbh-brionnaithe.

Cruach Cóimhiotail vs Cruach Carbóin Plain i bhFeidhmchláir Gaibhnithe

Ceist phraiticiúil in aon phróiseas dearaidh brionnú ná an bhfuil údar maith le costas breise na n-eilimintí cóimhiotalaithe i gcomparáid le cruach carbóin simplí. Soláthraíonn an chomparáid seo a leanas peirspictíocht sonraí-tiomáinte:

Príomhchomparáid maoine idir cruach simplí carbóin agus gráid bhrionnú cruach cóimhiotail choitianta
Maoin	Cruach Carbóin Simplí (1045)	Cruach Alloy (4140)	Cruach Alloy (4340)
Neart Teanntachta (Q&T)	570–700 MPa	950–1,100 MPa	1,200–1,450 MPa
Hardenability	Íseal (cruanú éadomhain)	Meán-Ard	An-Ard
Toughness ag teocht íseal	bocht	Maith	Ar fheabhas
Friotaíocht creimeadh	bocht	Measartha	Measartha
Neart ard-teocht	bocht above 300°C	Maith to 450°C	Maith to 450°C
Costas Ábhar Coibhneasta	Ísle	1.5–2x gnáthcharbón	2.5-4x gnáthcharbón

In iarratais ina bhfuil an brionnú beag, atá luchtaithe go héadrom, nó is féidir a athsholáthar go héasca, d'fhéadfadh sé gur rogha phraiticiúil é cruach simplí carbóin. Mar sin féin, maidir le haon chomhpháirt ina mbeadh teip tubaisteach, nó ina bhfuil tábhacht tráchtála ag laghdú méid na coda (meáchan), Gaibhneachta Cruach Alloy deliver a cost-performance advantage a fhritháireamh go tapa ar an bpraghas ábhair níos airde trí mheáchan laghdaithe comhpháirteanna, saol seirbhíse leathnaithe, agus minicíocht chothabhála níos ísle.

Conas an Grád Cruach Cóimhiotal Ceart a Roghnú do Do Riachtanas Gaibhnithe

Is cinneadh struchtúrtha innealtóireachta é an comhdhéanamh cruach cóimhiotail cheart a roghnú le haghaidh tionscadal brionnú. Ba cheart na fachtóirí seo a leanas a mheas go córasach:

Raon teochta seirbhíse: I gcás teochtaí comhthimpeallacha agus measartha suas le 400 ° C, is leor gráid chaighdeánacha Cr-Mo mar 4140 nó F11. I gcás teochtaí os cionn 500°C, ba cheart gráid modhnaithe 9Cr (P91, P92) nó gaibhneachta dosmálta austenític a chur san áireamh.
Leibhéal neart riachtanach: Déan an neart toraidh íosta agus an neart teanntachta a theastaíonn ón dearadh a chinneadh. I gcás láidreachtaí táirgeachta os cionn 900 MPa, ba cheart gráid ina bhfuil nicil (4340, 300M) nó steels cóimhiotail ultra-ard-neart a roghnú.
Tiús ailt agus hardenability: Teastaíonn hardenability níos airde do ghaibhnithe codanna níos mó chun tréchruachan a bhaint amach. Is féidir steels cóimhiotail shimplí cosúil le 4140 a chruasú go hiomlán i gcodanna suas go dtí timpeall Trastomhas 75mm ; le haghaidh rannóga níos mó, tá gá le gráid nicil níos airde nó le leaganacha leáite i bhfolús.
Timpeallacht chreimneach: Más rud é go mbeidh an brionnú faoi lé H2S, clóiríd, nó timpeallachtaí aigéadach, ba cheart steels cóimhiotail atá resistant creimeadh le gráid níos airde cróimiam nó dhosmálta a mheas, fiú amháin más rud é go bhféadfaí na bunriachtanais mheicniúla a chomhlíonadh trí chóimhiotal níos simplí.
Riachtanais infheictheachta: Laghdaíonn ábhar níos airde carbóin agus cóimhiotail go ginearálta weldability. Más rud é go mbeidh an brionnú Alloy Steel táthaithe i seirbhís, luach coibhéiseach carbóin (CE) thíos 0.45 dírithe go hiondúil chun scoilteadh hidrigine-spreagtha sa HAZ a sheachaint gan réamhthéamh éigeantach.
Toughness tionchair ag teocht íseal: I gcás feidhmeanna amach ón gcósta, Artach, nó crióigineach, ní mór fuinneamh tionchair Charpy ag an íosteocht dearaidh a shonrú. Is iad breisithe nicil an bealach is éifeachtaí chun toughness a choinneáil ag teochtaí fo-nialas i gaibhneachta cruach cóimhiotail.

Treochtaí atá ag Teacht Chun Cinn i gCumadóireacht Cruach Alloy agus Teicneolaíocht Gaibhnithe

Níl an réimse forbartha cruach cóimhiotail statach. Leanann iarrachtaí taighde agus forbartha tionsclaíochta ag brú na dteorainneacha maidir le cad is féidir le comhdhéanamh cruach cóimhiotail a bhaint amach, agus tá impleachtaí suntasacha acu do ghaibhnithe Alloy Steel den chéad ghlúin eile.

Cruach Ard-Láidre Íseal-Chóimhiotail (AHSLA).

Baineann na gráid seo amach láidreachtaí teanntachta thuas 1,000 MPa le cion cóimhiotal iomlán faoi bhun 3%, go príomha trí bhreiseanna micrea-chóimhiotail de niobium (0.02–0.06%), tíotáiniam (0.01–0.04%), agus vanadiam (0.05–0.15%). Braitheann an mheicníocht ar chruas deascadh ó chomhdhúile mín agus cáithníní nítríde a fhoirmíonn le linn fuaraithe rialaithe tar éis brionnú. Is é an toradh ná grád a chomhcheanglaíonn neart cruach ard-chóimhiotail traidisiúnta le weldability feabhsaithe go suntasach agus costas amhábhar níos ísle.

Próiseáil Rialaithe Teirmmheicniúil (TMCP) le haghaidh Gaibhnithe

Comhtháthaíonn TMCP dífhoirmiúchán brionnú le fuarú rialaithe in aon seicheamh comhordaithe amháin, a chuirtear in ionad na dtimthriallta aththéamh agus múchadh traidisiúnta. Maidir le steels cóimhiotail, is féidir le TMCP méideanna gráin a bhaint amach thíos 10 miciméadar — i bhfad níos míne ná an t-ábhar brionnaithe go hiondúil agus teaschóireáilte. Feabhsaíonn an méid gráin níos míne ag an am céanna neart, toughness, agus friotaíocht tuirse gan an t-ábhar cóimhiotail a mhéadú, tomhaltas fuinnimh cóireála teasa a laghdú suas le 25% i roinnt oibríochtaí brionnú.

Déantúsaíocht Bhreiseáin mar Chomhlánú ar Ghaibhnithe

Cé nach féidir le déantúsaíocht bhreiseáin (AM) struchtúr snáithín agus dlús gaibhneachta Alloy Steel a mhacasamhlú, tá sé á úsáid níos mó agus níos mó le haghaidh réamhfhoirmeacha cruth gar-líon a bhrionnú ina dhiaidh sin. Laghdaíonn an cur chuige hibrideach seo dramhaíl ábhar ó Cóimheasa ceannaigh le heitilt 60-70%. tipiciúil i gaibhniú traidisiúnta faoi bhun 30% i gcás cruthanna casta, agus buntáistí sláine struchtúrach an phróisis bhrionnaithe á gcaomhnú. Deighleog speisialtachta atá ag fás is ea púdair chruach chóimhiotail le haghaidh AM, agus is ionann na cumadóireachta go dlúth le gráid cóimhiotal saoirsithe bunaithe.

Dearadh Cóimhiotal Ríomhaireachtúil

Ceadaíonn uirlisí teirmidinimic ríomhaireachtúla CALPHAD-bhunaithe anois do mhiotaleolaithe comhdhéanamh cruach cóimhiotail nua a dhearadh trí léaráidí céime, teochtaí claochlaithe, agus éabhlóid micreastruchtúrach a thuar sula leáítear cileagram amháin de chruach. Tá an cur chuige seo ag cur dlús mór leis an timthriall forbartha do ghráid bhrionnaithe nua Alloy Steel - ag laghdú an ama ón gcoincheap go dtí an grád táirgeachta cáilithe ón traidisiúnta. 10-15 bliana chomh beag le 3-5 bliana i roinnt clár.

Teanga

+86-13915203580

Aiseolas a chur isteach
